Vielseitige Schweißflanschmutter

Die Versatile Welding-Flanschmutter wird aufgrund ihrer zuverlässigen Haltekraft häufig im Automobilbau, im Schwermaschinenbau und im Stahlbau eingesetzt. Kunden vertrauen Xiaoguo® aufgrund seiner klaren Kommunikation – sie halten Sie über jeden Schritt auf dem Laufenden, von der Koordination mit Lieferanten zur Auftragsvorbereitung über die Auftragserteilung bis hin zur endgültigen Lieferung.

Modell:QC/T 872-2011

Anfrage absenden

Produktbeschreibung

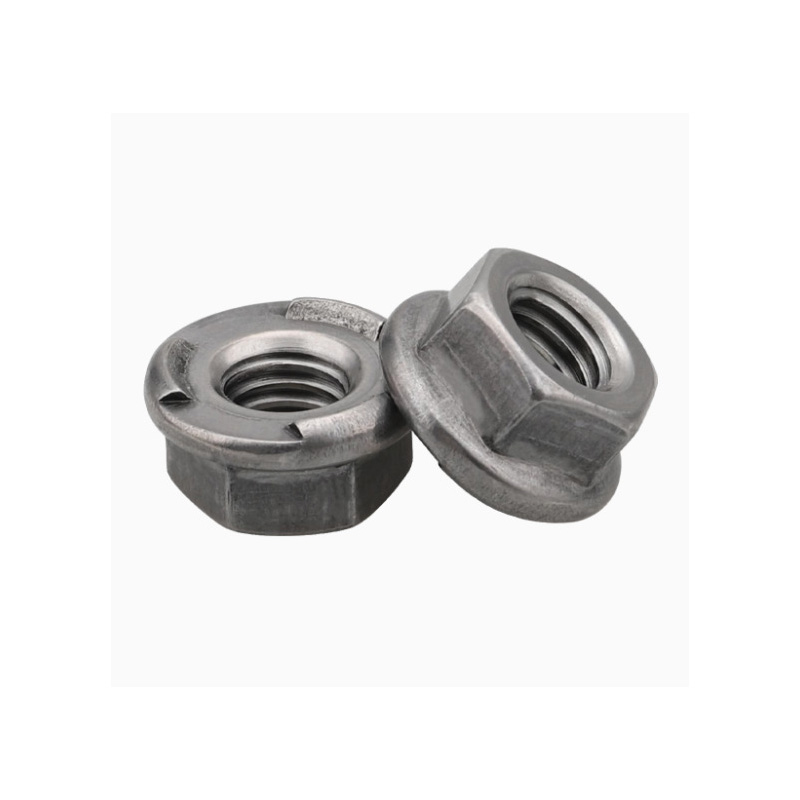

Versatile Welding-Flanschmuttern mit runder Basis gehören zum Standard. Dieses runde Design sorgt für eine breitere, flachere Schweißfläche und sorgt so für eine stärkere Schweißnaht. Und weil es rund ist, müssen Sie beim Schweißen nicht besonders präzise vorgehen – ein entscheidender Vorteil für automatisierte Abläufe. Dank seiner geringen Dicke passt es außerdem in enge Räume, wo größere Befestigungselemente nicht passen.

Produktdetails

Für enge Stellen gibt es auch spezielle, passgenau gefertigte Versatile Welding Flanschmuttern. Diese haben eine kleinere oder schlankere Form, sodass sie an Stellen eingesetzt werden können, an denen normale Muttern nicht passen. Obwohl sie kompakt sind, sind sie dennoch stark und halten genauso sicher wie standardmäßige Versatile Welding-Flanschmuttern. Sie werden häufig in engen Maschinenanordnungen oder überall dort eingesetzt, wo sie während der Installation schwer zu erreichen sind.

F: Wie hoch ist die Druckstufe bzw. Belastbarkeit Ihrer Versatile Welding Flanschmutter?

A: Die Belastbarkeit einer Versatile Welding-Flanschmutter ist hoch, da der geschweißte Flansch die Kraft über eine größere Fläche verteilt und so die Punktbelastung reduziert. Die genaue Bewertung hängt von der Materialqualität und -größe ab. Bitte kontaktieren Sie uns mit Ihren spezifischen Parametern für detaillierte technische Daten.

Mo	M8	M10	M12	M14
P	1.25	1.5	1.75	2
h1 max	1.1	1.3	1.3	1.3
h1 min	0.9	1.1	1.1	1.1
DC max	22.5	26.5	30.5	33.5
DC min	21.5	25.5	29.5	32.5
e min	13.6	16.9	19.4	22.4
h max	2.75	3.25	3.25	4.25
Std. min	2.25	2.75	2.75	3.75
b max	6.1	7.1	8.1	8.1
b min	5.9	6.9	7.9	7.9
k min	9.64	12.57	14.57	16.16
k max	10	13	15	17
s max	13	16	18	21
s min	12.73	15.73	17.73	20.67
