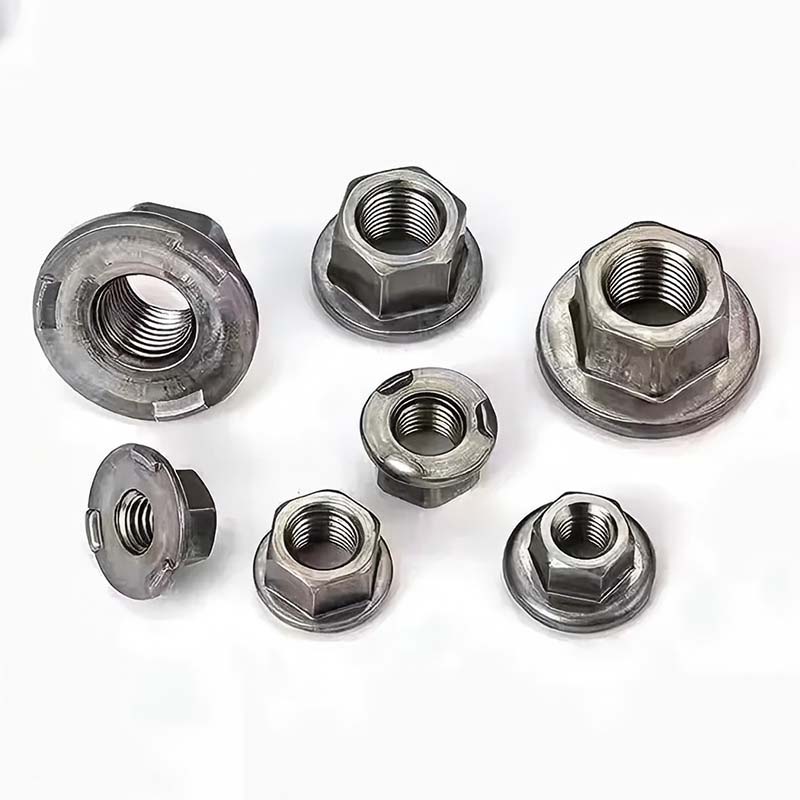

Sechskantschweißmutter mit Flansch

Wo immer Sie eine Mutter schweißen müssen, können Sie sich auf die Flansch-Sechskant-Schweißmutter des chinesischen Herstellers und Lieferanten Xiaoguo® verlassen. Wir haben weltweit über 500 Kunden betreut. Von 1 mm dünnen Blechen bis zu 10 mm dicken Blechen ist das Schweißen präzise und fest. Wir unterstützen Kunden dabei, zunächst kleine Mustertests durchzuführen, darüber hinaus gibt es Rabatte bei größeren Mengeneinkäufen.

Anfrage absenden

Produktbeschreibung

Kernvorteil

Die Flansch-Sechskant-Schweißmutter vereint präzise Positionierung, dauerhaften Lockerungsschutz, einseitige Montage und einstellbare Festigkeit. Gleichzeitig reduziert sie die Anzahl der Teile und den Arbeitsaufwand, was sie zur bevorzugten Schweißmutter für dünne Blechverbindungen macht.

(1)Flanschintegration

Ausgestattet mit einer vergrößerten Flanschfläche, die den Druck gleichmäßig verteilt und ein Zusammenfallen der dünnen Platte verhindert. Keine zusätzlichen Unterlegscheiben erforderlich.

(2) Drei erhöhte Plattformen, präzise Positionierung

Die Unterseite des Flansches verfügt über drei um 120° abgewinkelte Schweißvorsprünge, die sich automatisch ausrichten und eine Verschiebung verhindern.

（3）Permanente Antilockerung

Nach dem Schweißen werden die Flansch-Sechskant-Schweißmutter und das Grundmaterial zu einem integralen Bestandteil. Unter Vibrations- und Stoßbedingungen wird es sich niemals lösen.

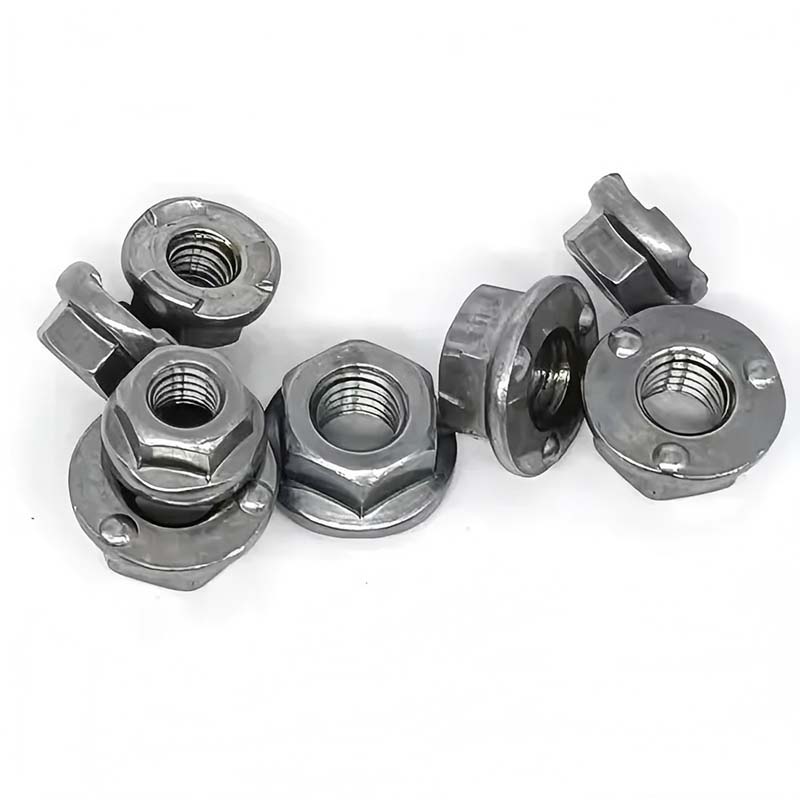

Flanged Hex Weld Nut

（4）Umfassendes Spektrum an Festigkeitsklassen (4,8 - 10,9 Klassen)

Als Optionen sind Stahl mit niedrigem Kohlenstoffgehalt (4,8/6,8-Qualitäten), Stahl mit mittlerem Kohlenstoffgehalt/legierter Stahl (8,8/10,9-Qualitäten) und Edelstahl (A2-70/A4-70) erhältlich. Die Festigkeit kann je nach Bedarf angepasst werden, von Haushaltsgeräten bis hin zu schweren LKW-Fahrgestellen.

(5) Es steht eine breite Palette korrosionsbeständiger Lösungen zur Verfügung:

Elektroverzinkung (48–120 Stunden Salzsprühnebel), Feuerverzinkung (500 Stunden+), Dacromet (1000 Stunden+), Edelstahl in seiner natürlichen Farbe (304/316) usw. Geeignet für raue Umgebungen wie Küstengebiete, Chemiefabriken und Standorte im Freien.

(6) Einseitige Montage, auf der Rückseite sind keine Werkzeuge erforderlich

Die Muttern sind auf das Werkstück aufgeschweißt. Ziehen Sie die Schrauben einfach von einer Seite an, ohne dass Sie einen Schraubenschlüssel verwenden müssen, um sie auf der Rückseite zu befestigen. Besonders geeignet für enge Räume wie geschlossene Kästen und Innenhohlräume der Fahrzeugkarosserie.

（7）Geeignet für die automatisierte Produktion im großen Maßstab

Kaltstauchformen + Gewindeschneiden mit guter Maßhaltigkeit; In Kombination mit der Vibrationsscheibe mit automatischem Vorschub und der Widerstandspunktschweißmaschine sind die Kosten für die Einzelbefestigung viel niedriger als bei der Lösung „Mutter + Unterlegscheibe“.

Flanged Hex Weld Nut

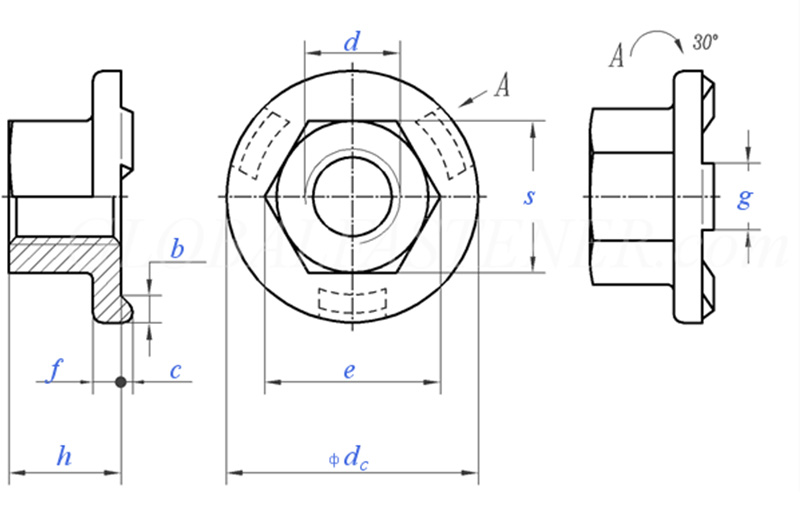

Gewindegröße			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grobe Gewindesteigung		0.8	1	1.25	1.5	1.75	2	2
P	Feine Gewindesteigung		/	/	/	/	15	1.5	1.5
C	Nenngröße	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
Gleichstrom	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
Gleichstrom	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nenngröße	±0,25	1.7	2	2.5	3	3	4	4
g	Nenngröße	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=Nenngröße		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
pro 1000 Einheitenkg			/	5.7	12.2	21.8	29.4	45.8	/

Anwendungsfelder

Die Flansch-Sechskant-Schweißmutter wird aufgrund ihrer Vorteile wie starkes Schweißen, präzise Positionierung, zuverlässige Anti-Lockerung und einseitige Montage häufig in den folgenden Branchen und Szenarien eingesetzt.

(1) Automobilbau: Die Flansch-Sechskant-Schweißmuttern werden für die Montage von Stoßstangen, Sitzen, Instrumententafeln, Türzubehör usw. verwendet.

(2)Geräte und Schaltschränke: Gewindeverbindungspunkte der Gehäuse von Kühlschränken, Waschmaschinen und Klimaanlagen; Installationssockel von Verteilerkästen und Schaltschränken.

（3）Mechanische Ausrüstung: Befestigung von Blechabdeckungen, Schutzabdeckungen und Stützen.

(4) Architektur und Hardware: Leichte Stahlkonstruktionsverbindungen, vorgefertigte Metallkomponenten.

(5) Schienenverkehr: Innenausstattung der Waggons und Befestigung der elektrischen Ausrüstung.

(6) Neue Energie: Gehäuse des Photovoltaik-Wechselrichters, Korpus des Energiespeicherschranks.
