Hochfeste Schweißsechskantmuttern mit Flansch

Hochfeste geschweißte Sechskantmuttern mit Flansch werden aus schweißbaren Stählen wie Kohlenstoffstahl oder Edelstahl hergestellt und bieten Haltbarkeit und häufig Korrosionsbeständigkeitseigenschaften. Kunden entscheiden sich für Xiaoguo® aufgrund der gleichbleibenden Qualität und Zuverlässigkeit der Verbindungselemente, ein Standard, der von führenden Herstellern der Branche aufrechterhalten wird.

Modell:QC/T 872-2011

Anfrage absenden

Produktbeschreibung

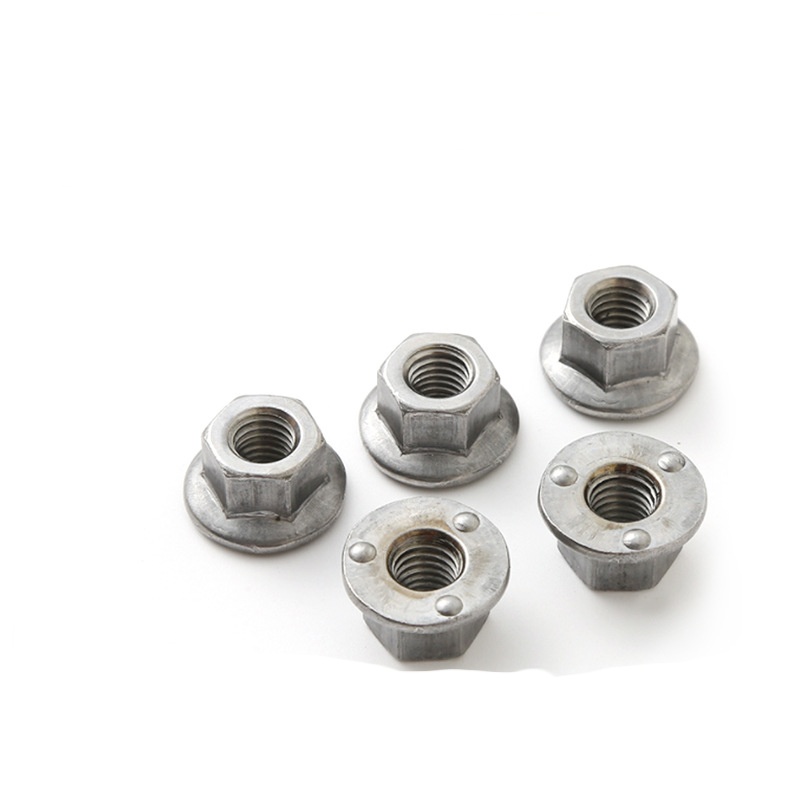

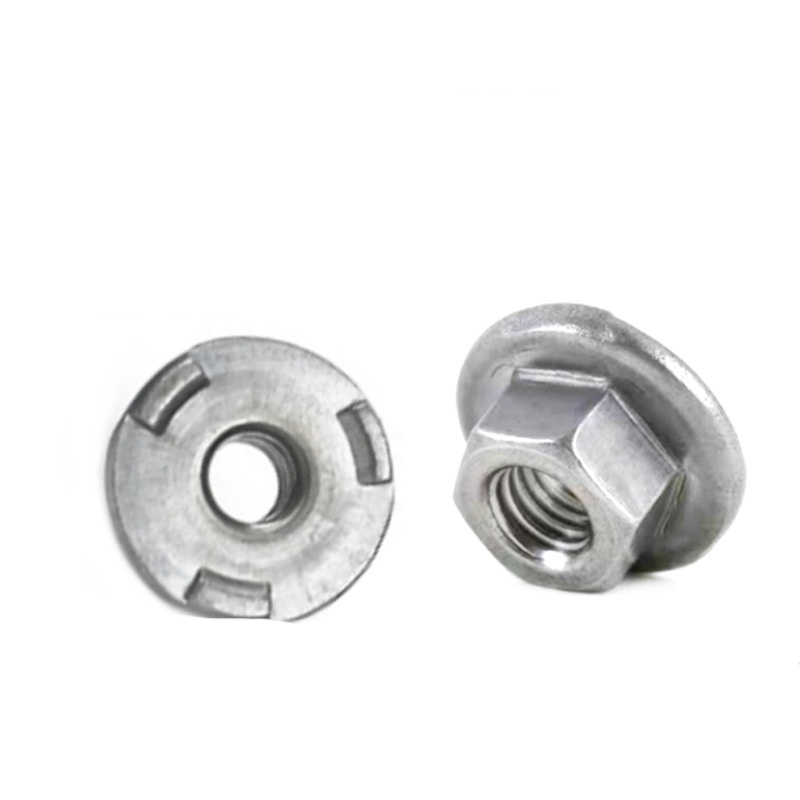

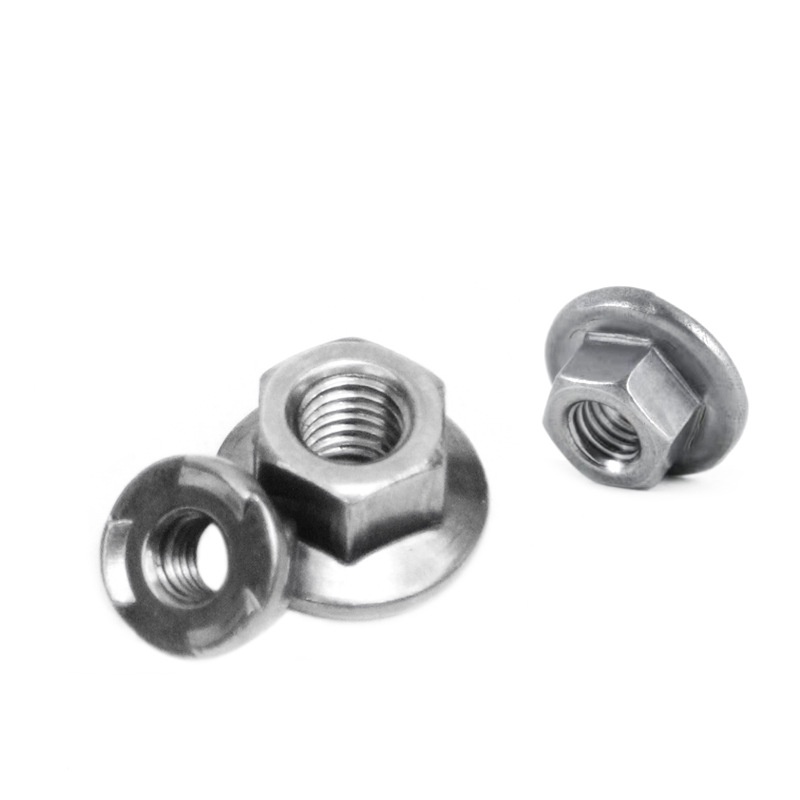

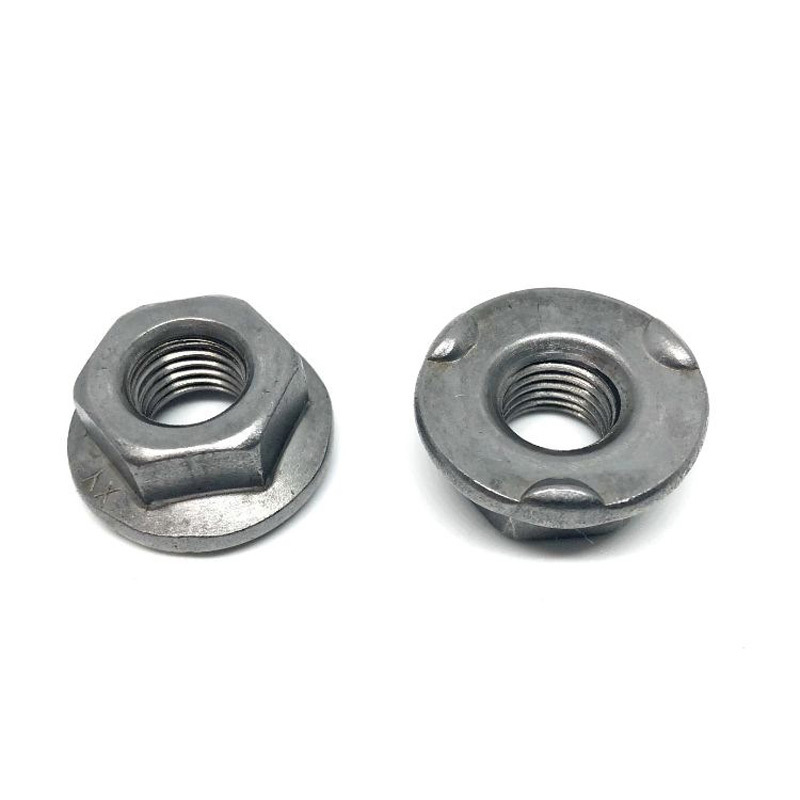

Das Besondere an hochfesten angeschweißten Sechskantmuttern mit Flansch ist, dass sie zum Schweißen geeignet sind. Normalerweise gibt es einen kleinen erhabenen Teil zum Schweißen, einen kleinen Ring oder eine Erhebung an der Unterseite des Flansches, oder vielleicht eine speziell vorbereitete abgewinkelte Kante. Dieser erhabene Teil schmilzt beim Schweißen (entweder Lichtbogen- oder Buckelschweißen) zuerst, wodurch eine starke, gleichmäßige und tiefe Verbindung zwischen der Flanschbasis und dem Werkstück entsteht, an dem Sie arbeiten. Auf diese Weise bleibt es dauerhaft befestigt.

“High

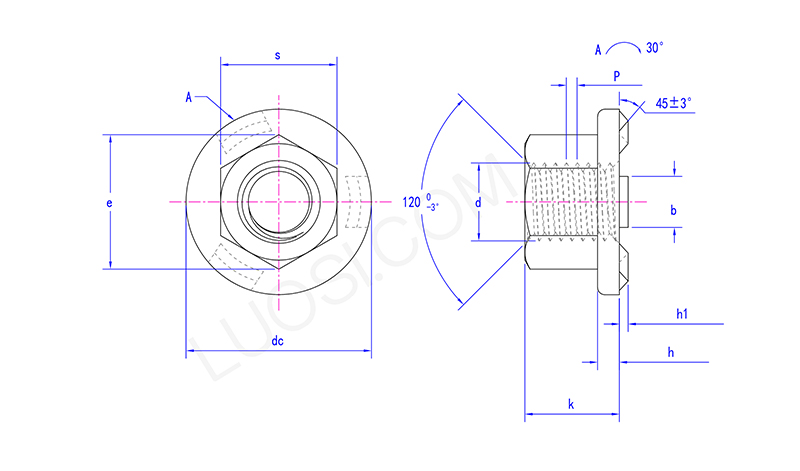

Spezifische Parameter:

Parameter wie Gewindehalbwinkel, Steigungsabweichung und Flankendurchmessertoleranz von metrischen Gewinden folgen Normen wie ISO 965-1, GB/T 197 oder DIN 14. Das bedeutet, dass sie bei Bedarf ausgetauscht und Muttern präzise aufgeschraubt werden können. Parameter wie Gewindehalbwinkel, Steigungsabweichung und Flankendurchmessertoleranz von metrischen Gewinden folgen Normen wie ISO 965-1, GB/T 197 oder DIN 14. Sie sind bei Bedarf austauschbar und Muttern können ausgetauscht werden passgenau aufgeschraubt.

Mo	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 max	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
DC max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
DC min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h max	1.95	2.25	2.75	3.25	3.25	4.25	4.25
Std. min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b max	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s max	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Auswirkungen von Direktheit und Dicke auf die Leistung:

Die Größe des Flansches dieser angeschweißten Sechskantmuttern beeinflusst, wie sich die Last verteilt, wie gut sie Vibrationen verarbeiten und wie stark die Schweißnaht ist. Ein größerer oder dickerer Flansch bedeutet mehr Stabilität und mehr Kontakt mit der Oberfläche. Die Auswahl der richtigen Flanschgröße für diese Muttern ist wichtig für die Funktionsfähigkeit der Verbindung.
