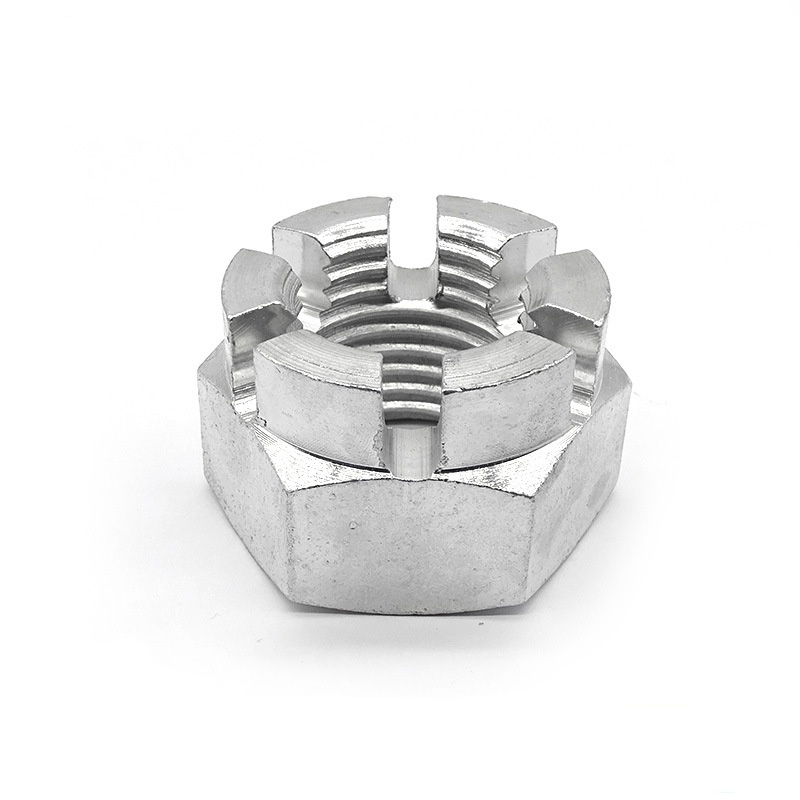

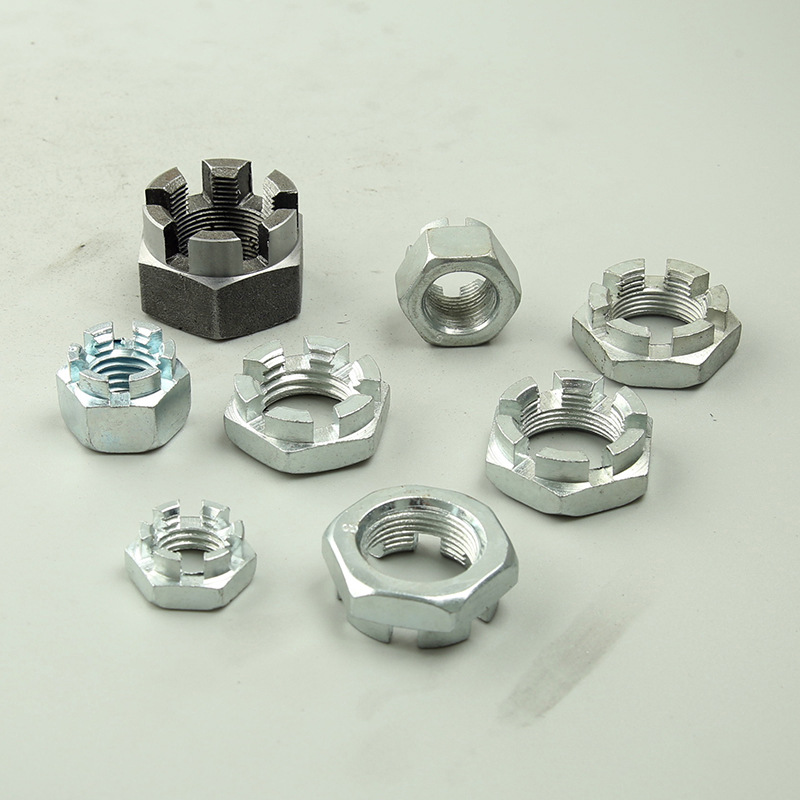

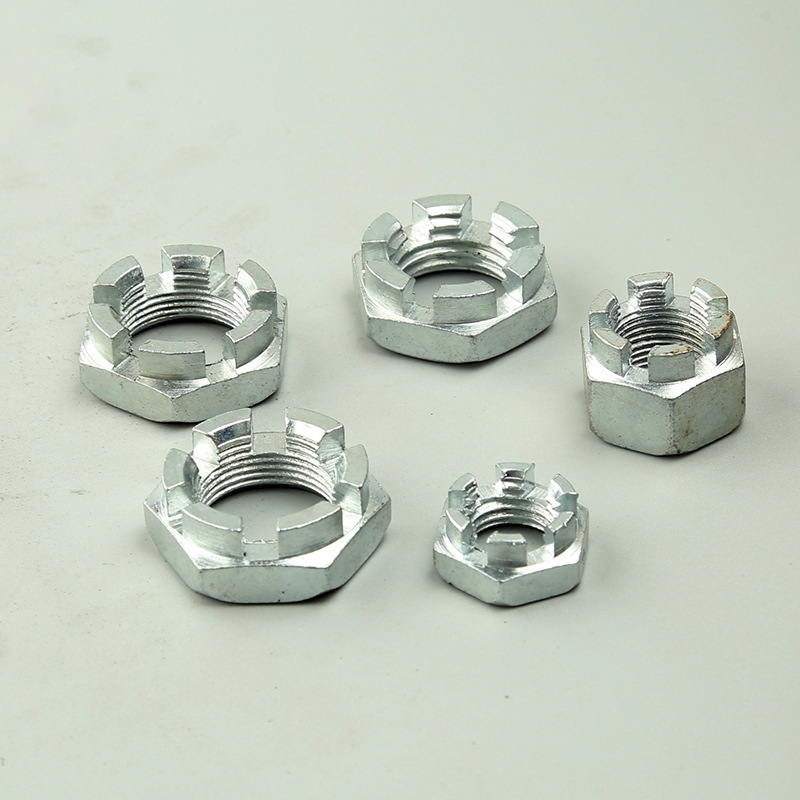

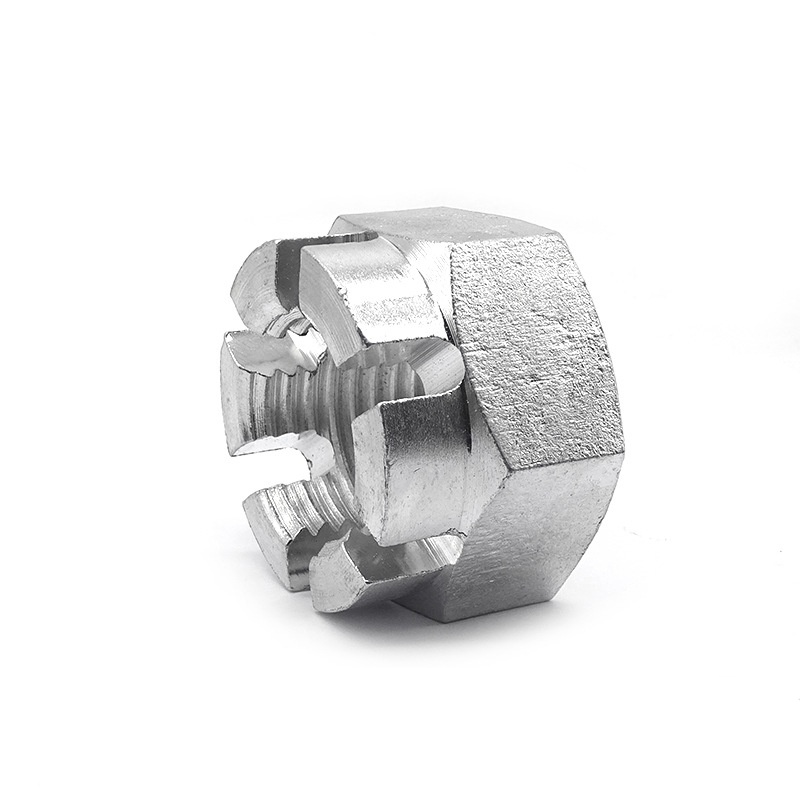

Doppelt gesicherte Kronenmutter mit Schlitz

Die doppelt gesicherte Kronenmutter mit Schlitz lässt sich durch Anziehen zusammenbauen, bis ein Schlitz mit einem vorgebohrten Loch im passenden Bolzen oder Bolzen übereinstimmt. Xiaoguo® setzt sich als Hersteller für eine nachhaltige Produktion durch Recycling und Abfallreduzierung ein.

Modell:GB/T 9458-1988

Anfrage absenden

Produktbeschreibung

Diese doppelt gesicherte Kronenmutter mit Schlitz ist eine entscheidende Komponente im Lenkübertragungssystem, Aufhängungssystem und der Achsstruktur von Automobilen. Seine Hauptfunktion besteht in der Fixierung von Bauteilen wie dem Spurstangenkopf oder dem Kugelgelenk, außerdem kann er durch einen offenen Stift fest arretiert werden.

Sobald Sie die geschlitzte Rundkopfmutter mit dem entsprechenden Drehmomentwert anziehen, richtet sich ihr Schlitz mit dem Loch in der Schraube aus. Dann können Sie einen offenen Stift hineinstecken, der verhindert, dass sich die Mutter dreht, wenn sie sich nicht drehen sollte. Diese Sicherheitseinstellung ist für die Fahrzeugsicherheit von entscheidender Bedeutung – sie stellt sicher, dass diese wichtigen Verbindungen auch bei anhaltenden Vibrationen und sich bewegenden Lasten dicht bleiben.

Produktvorteile

In landwirtschaftlichen Maschinen wie Traktoren, Mähdreschern und Pflügen werden doppelt gesicherte Kronenmuttern mit Schlitz häufig verwendet – hauptsächlich für Drehpunkte und Verbindungsteile, die einem hohen Druck ausgesetzt sind. Diese Maschinen müssen in ihrer Arbeitsumgebung sehr starken Vibrations- und Stoßbelastungen standhalten.

Dabei ist die Zuverlässigkeit von Schlitzmuttern mit Rundkopf besonders wichtig, da sie eine einfach zu überprüfende Sicherungsmethode bieten und eine robuste und zuverlässige Sicherungsvorrichtung darstellen. Sie müssen lediglich einen Splint durch den Schlitz des Rundkopfes und der Schraube stecken – so wird verhindert, dass sich die Mutter löst. Dadurch können landwirtschaftliche Geräte auch unter rauen Bedingungen auf dem Feld den normalen Betrieb und einen sicheren Zustand aufrechterhalten.

Produktparameter

Mo	M18	M20	M22	M24	M27	M30	M33	M36
P	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2	1,5\|2\|3
d1 max	25	28	30	34	38	42	46	50
d1 Min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
k max	23.6	26.3	29.8	31.9	34.7	37.6	41.5	43.7
k min	22.76	25.46	28.96	30.9	33.7	36.6	40.5	42.7
n max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n min	4.5	4.5	5.5	5.5	5.5	7	7	7
s max	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
B max	17.6	20.3	21.8	23.9	26.7	28.6	32.5	34.7
w min	16.9	19.46	20.5	23.06	25.4	27.76	30.9	33.7

FAQ

F: Was ist die Hauptfunktion einer doppelt gesicherten Kronenmutter mit Schlitz?

A: Die Hauptaufgabe einer doppelt gesicherten Kronenmutter mit Schlitz besteht darin, sie fest auf einem Gewindebolzen oder -bolzen zu fixieren, damit sie sich bei Vibrationen nicht löst. Es hat das Kronen- (oder zinnenförmige, z. B. mit kleinen Kerben) Design, mit dem Sie einen Splint oder einen Sicherheitsdraht durch die Schlitze und ein Loch im Bolzen schieben können. Dadurch entsteht eine solide mechanische Verriegelung, die nicht verrutscht.

Deshalb ist diese geschlitzte Kronenmutter ein Muss für sicherheitsrelevante Arbeiten, beispielsweise in der Automobil- oder Luft- und Raumfahrtindustrie.
