Zweifach selbstsichernde Unterlegscheiben

Die von der Xiaoguo®-Fabrik bereitgestellten zweifach selbstsichernden Unterlegscheiben verzichten auf die herkömmliche Sicherungsmethode und nutzen das Anti-Lockerungs-Prinzip der Spannung statt der Reibung, was die Leistung erheblich steigert.

Anfrage absenden

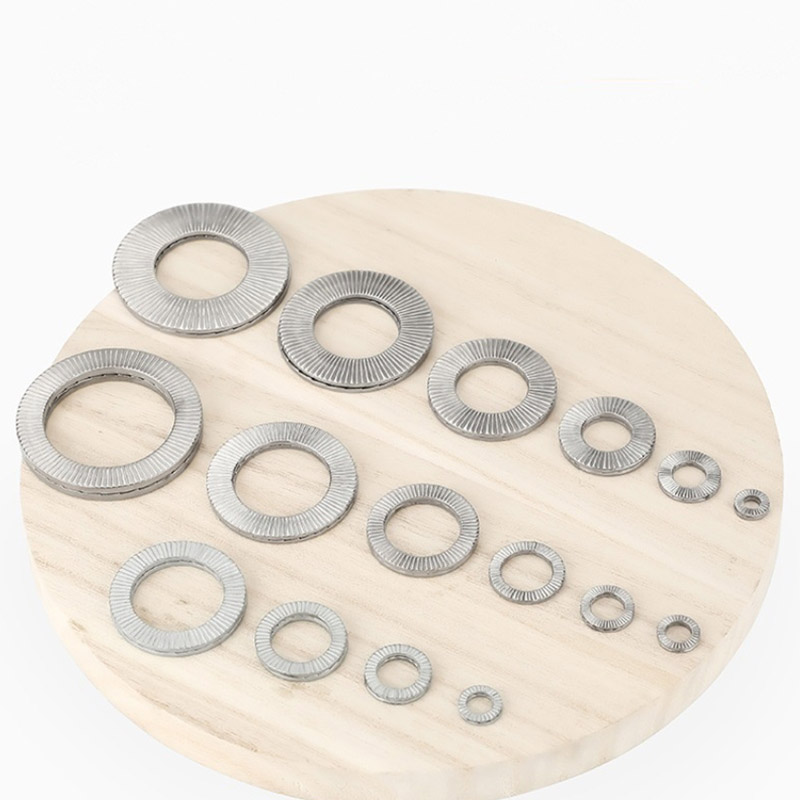

Produktbeschreibung

Das zentrale Anti-Lockerungsprinzip der zweifach selbstsichernden Unterlegscheiben besteht darin, die schädliche Energie, die durch Vibrationen verursacht wird, auf raffinierte Weise in die für die Verriegelung erforderliche Kraft umzuwandeln. Anstatt sich auf die herkömmliche Methode zu verlassen, einen Sicherungsring zu verwenden, um ein Lösen durch „Reibung“ zu verhindern, wurde ein intelligenterer Mechanismus eingeführt:

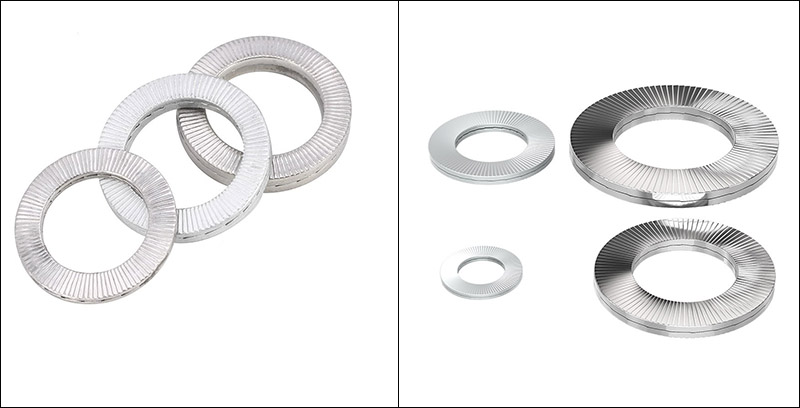

Two Fold Self Locking Washers

（1）Anfängliches Anziehen: Doppelseitige Positionierung

Bei der Montage werden die keilförmigen Flächen der beiden Unterlegscheiben zueinander ausgerichtet und paarweise eingesetzt.

Externe Fixierung: Beim Anziehen greifen die radialen feinen Zähne auf der Außenfläche der zweifach selbstsichernden Unterlegscheiben fest in den Kopf der Mutter/Schraube und die Oberfläche des Werkstücks, wodurch die Kontaktfläche eng abgedichtet wird und ein Verrutschen verhindert wird.

Innere Retention: Zu diesem Zeitpunkt stehen die keilförmigen Flächen (große Zähne) an den Innenseiten der beiden Unterlegscheiben in engem Kontakt miteinander, es hat jedoch keine Relativbewegung stattgefunden und bieten so Raum für die nachfolgende mechanische Aktion.

(2) Lockerung auslösen: Fehlausrichtung statt Rutschen

Wenn das Gerät in einer vibrierenden Umgebung betrieben wird, zeigt die Mutter eine sehr leichte Tendenz, sich zu lösen.

Aufgrund der Tatsache, dass die Reibungskraft der äußeren Radialzähne viel größer ist als die der inneren keilförmigen Oberfläche, kommt es zu keiner Bewegung zwischen der Mutter und den zweifach selbstsichernden Unterlegscheiben.

Die einzige Bewegung besteht darin, dass die beiden Unterlegscheiben entlang der keilförmigen Fläche auf der Innenseite gegeneinander „verrutschen“.

(3) Selbsthemmung erreichen: Der Schlüssel zum Keileffekt

Wenn das Gerät vibriert oder schwankenden Kräften ausgesetzt ist, gleicht die starke Gegenkraft, die durch die keilförmige Oberfläche erzeugt wird, diese Vibrationen sofort aus. Dies verhindert, dass sich die Schraube in die entgegengesetzte Richtung dreht, und wandelt die Vibrationsenergie in die Verriegelungskraft der zweifach selbstsichernden Unterlegscheiben selbst um, wodurch der Effekt erzielt wird, dass sie „fester wird, je mehr sie vibriert“ und so ein Lösen an der Ursache verhindert wird.

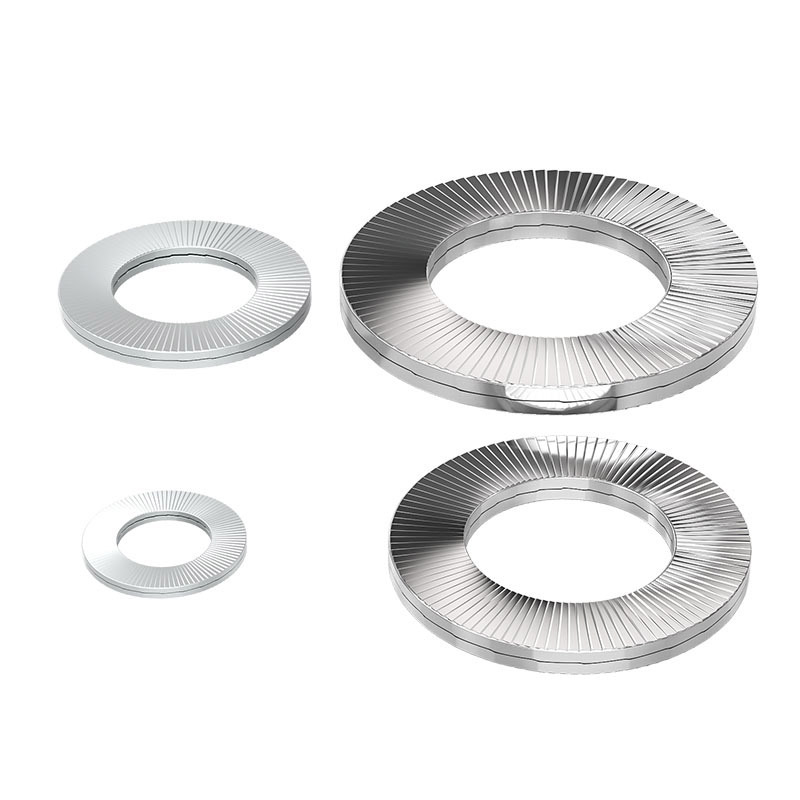

Two Fold Self Locking Washers

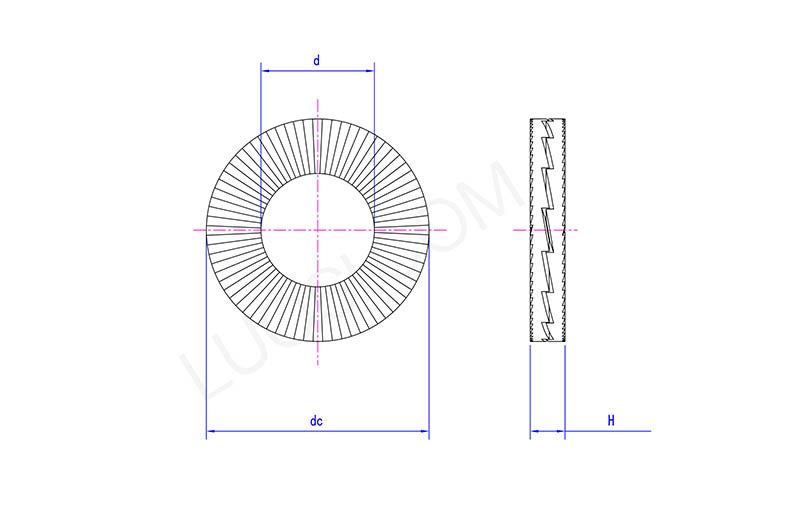

Mo	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
T min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
