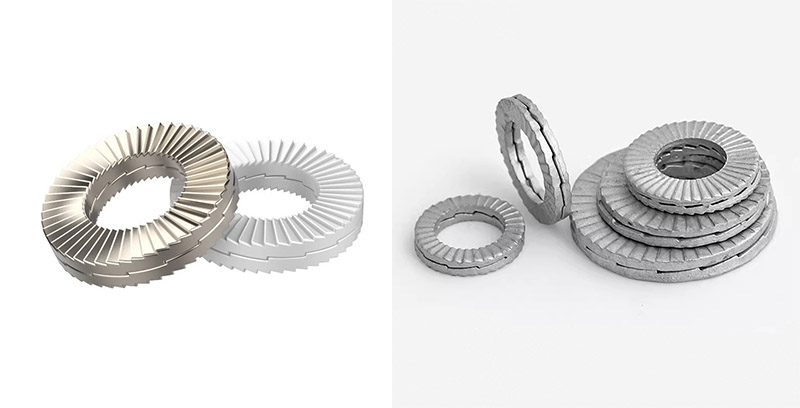

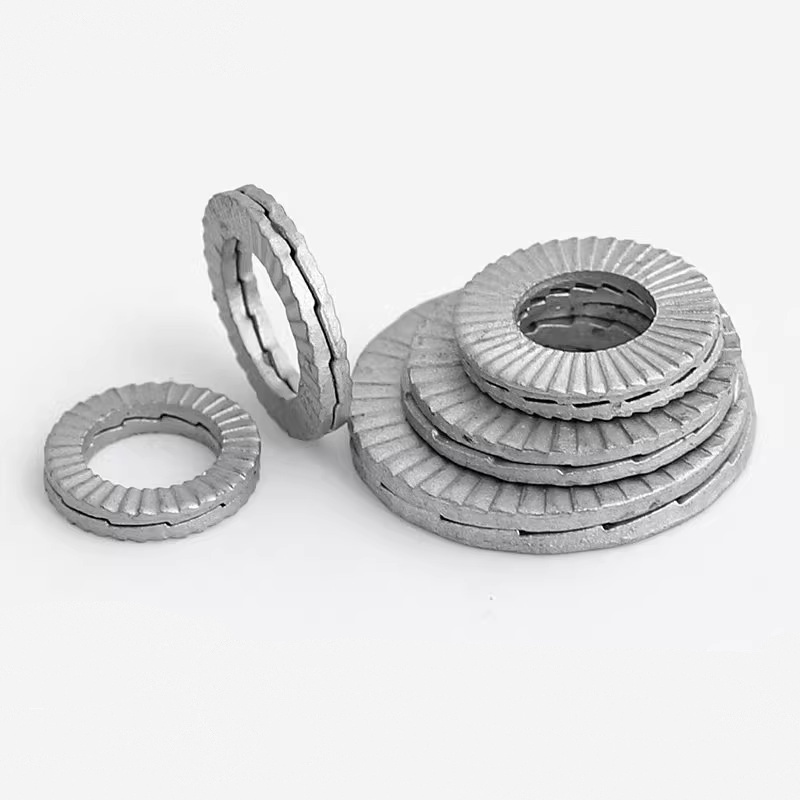

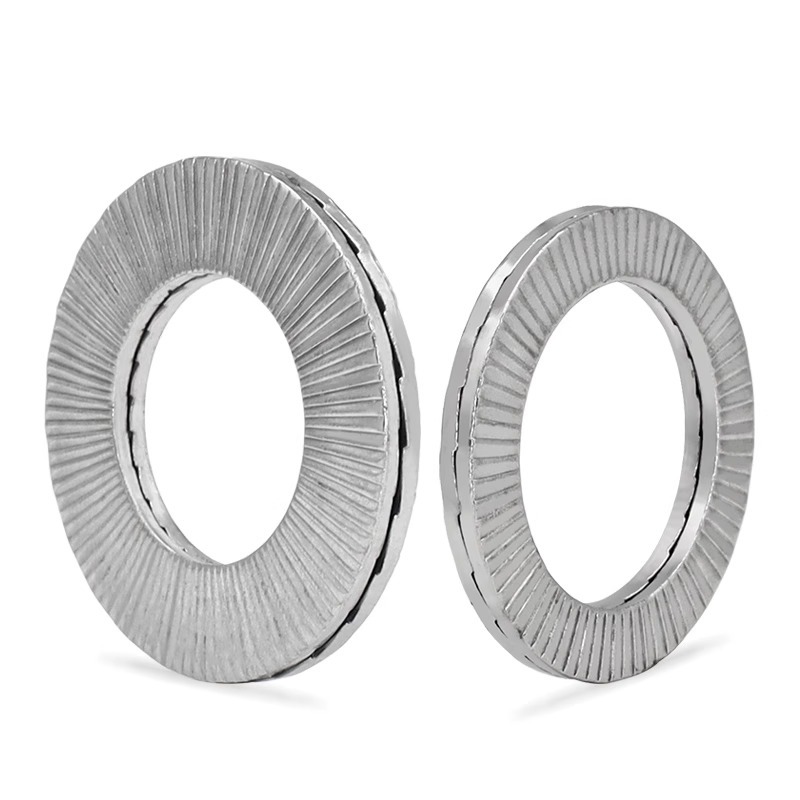

Zweifach selbstsichernde große Unterlegscheiben

Die Installation der zweifach selbstsichernden großen Unterlegscheiben ist recht einfach. Stellen Sie einfach sicher, dass die große gezahnte Oberfläche richtig ausgerichtet und in der richtigen Position platziert ist, und ziehen Sie dann die Schraube oder Mutter mit dem Standarddrehmoment fest, um den Vorgang abzuschließen. Für die Installation sind keine komplexen Techniken oder teuren Werkzeuge erforderlich, es müssen jedoch einige wichtige Punkte beachtet werden, um eine 100-prozentige Leistung zu erzielen.

(1) Vorbereitung vor der Installation

Reinigen des Werkstücks: Stellen Sie sicher, dass die Kontaktflächen von Schrauben, Muttern, zweifach selbstsichernden großen Unterlegscheiben und den verbundenen Teilen sauber, flach und frei von Ölflecken, Rost oder Graten sind.

Anzahl der zu prüfenden Unterlegscheiben: Sie müssen bei der Verwendung paarweise verwendet werden (zwei Teile bilden einen Satz).

Überprüfen Sie die Art der Installationsoberfläche: ob es sich um eine Durchgangsloch- oder Sacklochkonfiguration handelt, und bestimmen Sie die Anzahl der Unterlegscheiben.

(2) Platzieren Sie die Unterlegscheibe

Entfernen Sie die Unterlegscheibenpaare und achten Sie darauf, dass die „großen Zahnflächen (keilförmige Fläche)“ einander zugewandt sind. Teilen Sie sie nicht auf und installieren Sie sie nicht in der falschen Reihenfolge.

（3）Unterscheiden Sie zwischen Durchgangslöchern und Sacklöchern

Sackloch-/Schraubenverbindung: Es wird lediglich ein Paar zweifach selbstsichernde große Unterlegscheiben benötigt, die zwischen dem Schraubenkopf und dem verbundenen Bauteil platziert werden. Auf der anderen Seite wird die Mutter festgezogen.

Durchgangsloch-/Schrauben-Mutter-Montage: Bei der Verwendung sind zwei Paar zweifache, selbstsichernde, große Unterlegscheiben erforderlich. Ein Paar wird unter den Schraubenkopf gelegt, das andere Paar unter die Mutter.

(4) Stellen Sie sicher, dass der Kontakt korrekt ist

Stellen Sie sicher, dass die radialen Zahnflächen an der Außenseite der Unterlegscheibe Kontakt mit einer Seite des Schraubenkopfes (oder der Mutter) haben und die andere Seite Kontakt mit der Oberfläche der verbundenen Komponente hat.

(5) Festziehen

Benutzen Sie einen Drehmomentschlüssel und ziehen Sie die Befestigungselemente entsprechend den entsprechenden Drehmomentwerten an.

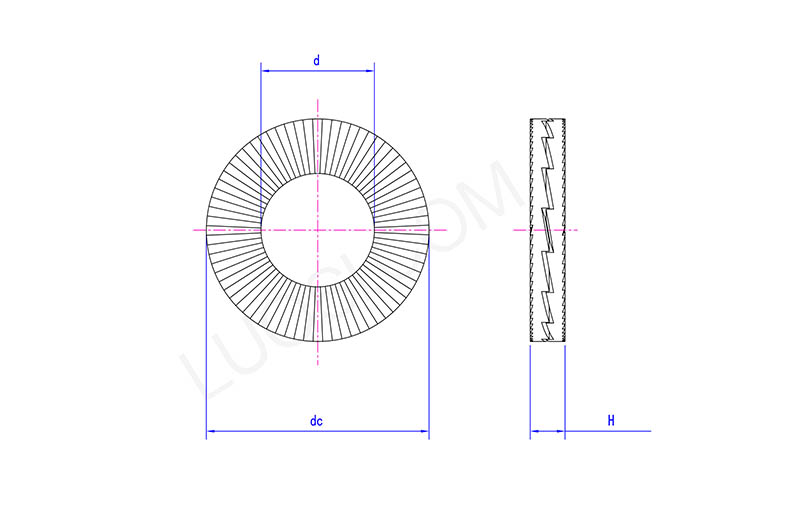

Mo	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
T min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Kann es wiederverwendet werden?

Die zweifach selbstsichernden großen Unterlegscheiben können in der Regel wiederverwendet werden. Nach dem Ausbau aus dem Gerät müssen beide Dichtungsteile gründlich überprüft werden.

Bedingungen für die Wiederverwendung: Wenn die große Zahnfläche am Innenring und die Radialverzahnung an der Außenseite keinen übermäßigen Verschleiß, keine sichtbare Verformung, keine Risse oder Beschädigungen aufweisen, können sie gereinigt und wieder eingebaut werden.

Die Situation, in der ein Austausch erforderlich ist: Wenn bei der Inspektion offensichtliche Abnutzung oder Schäden festgestellt werden, muss sofort ein neuer Satz Unterlegscheiben ausgetauscht werden, um eine unzureichende Sicherungskraft zu verhindern.
