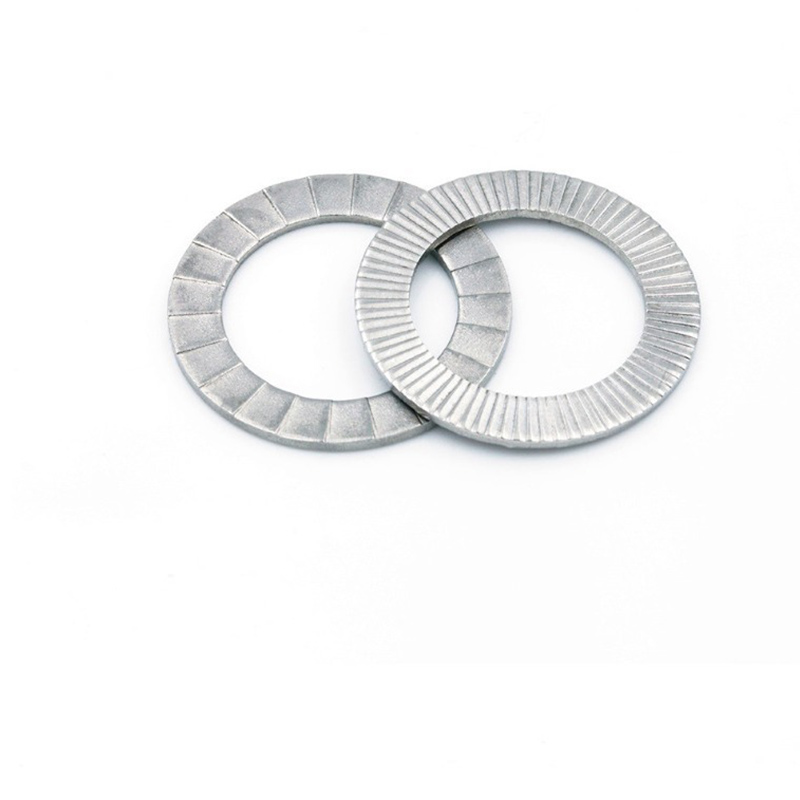

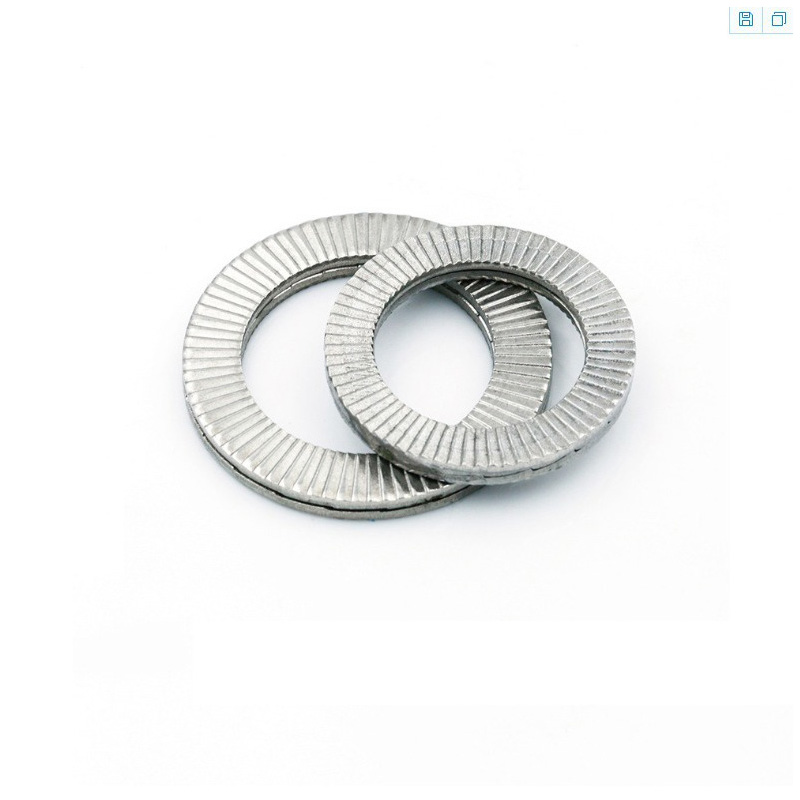

Zweifach-Keilsicherungsscheibe

Die zweifach gefalteten Keilsicherungsscheiben aus dem Werksbestand von Xiaoguo® sind wiederverwendbar. Bei richtiger Installation und Demontage verformen sie sich nicht und ihre Sicherungsleistung bleibt auch nach wiederholtem Gebrauch gleich.

Anfrage absenden

Produktbeschreibung

Wir produzieren zweifache Keilsicherungsscheiben mit automatisierten Produktionslinien. Standardrohstoffe werden zu maßgenauen Unterlegscheiben verarbeitet.

(1) Rohstoffvorbereitung und -verarbeitung

Als Grundmaterial verwenden wir hochfeste legierte Stahlbänder und Edelstahlbänder. Die Materialien werden durch Glühen und Beizen behandelt, um ihre innere Kristallstruktur anzupassen.

(2) Stanzformen

Durchgeführt in einer Mehrstationen-Präzisionspresse.

Bohren: Bohren des zentralen Lochs für die Unterlegscheibe.

Verzahnungsformen: Durch das präzise Zusammenwirken von Ober- und Unterform entstehen einseitig radial feine Zähne am Außenring.

Keilflächenformung: Mit einer speziellen Form werden auf der anderen Seite keilförmige Zahnflächen herausgedrückt, die die Schließleistung bestimmen.

Scheren: Abscheren der geformten Unterlegscheibe vom Stahlblech.

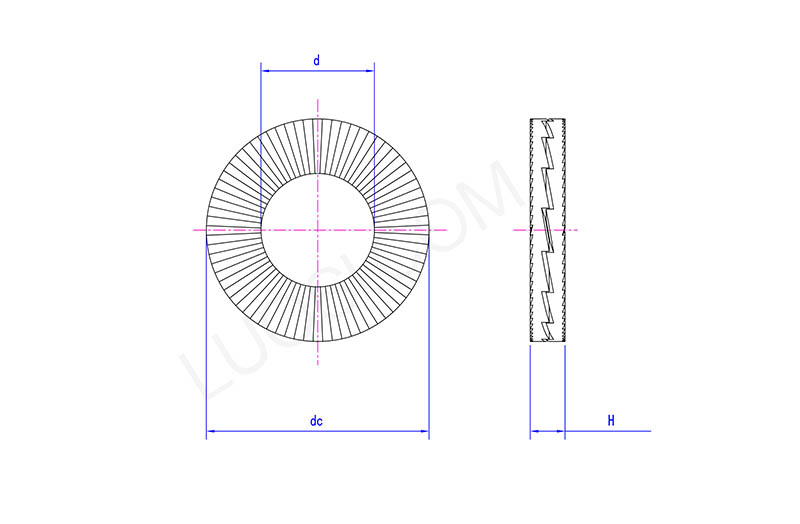

Two Fold Wedge Lock Washer

Mo	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
T min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

(3) Härtende Wärmebehandlung

Die Unterlegscheibe wird gleichmäßig auf eine bestimmte hohe Temperatur erhitzt, dann schnell abgeschreckt und unmittelbar anschließend einer Anlassbehandlung unterzogen.

(4) Oberflächenbeschichtungsbehandlung

Für zweifach gefaltete Keilsicherungsscheiben aus Kohlenstoffstahl ist Dacromet die am meisten empfohlene Hochleistungslösung. Die hochwertige Beschichtung erhöht den Schutz und die Verschleißfestigkeit der zweifach gefalteten Keilsicherungsscheibe.

(5) Qualitätsprüfung und -prüfung

Rohstoffanalyse: Führen Sie eine Spektralanalyse jeder eingehenden Materialcharge durch, um die chemische Zusammensetzung zu überprüfen.

Prozesskontrolle: Achten Sie beim Stanzvorgang auf Maßhaltigkeit.

Härtetest: Überprüfen Sie stichprobenartig, ob die zweifach gefaltete Keilsicherungsscheibe den Designstandards entspricht.

Salzsprühtest: Zur Überprüfung der Korrosionsbeständigkeit der Beschichtung.

Seitlicher Vibrationstest: Installieren Sie die Unterlegscheibe am Standard-Schraubverbindungspunkt und überwachen Sie die Dämpfung ihrer Klemmkraft bei kontinuierlicher Vibration.

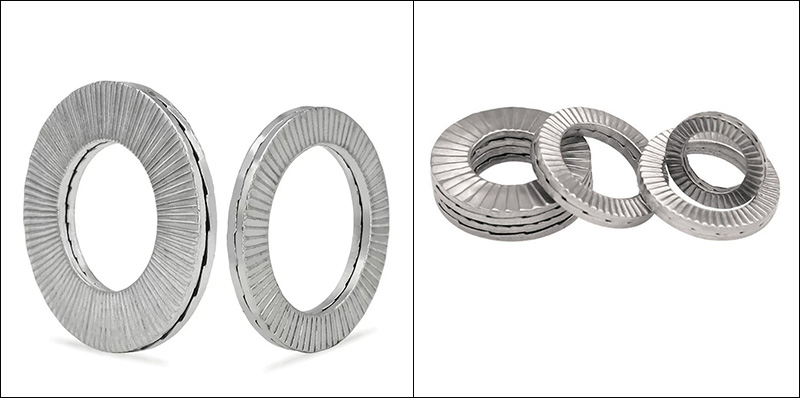

Two Fold Wedge Lock Washer

Mo	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
T min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
