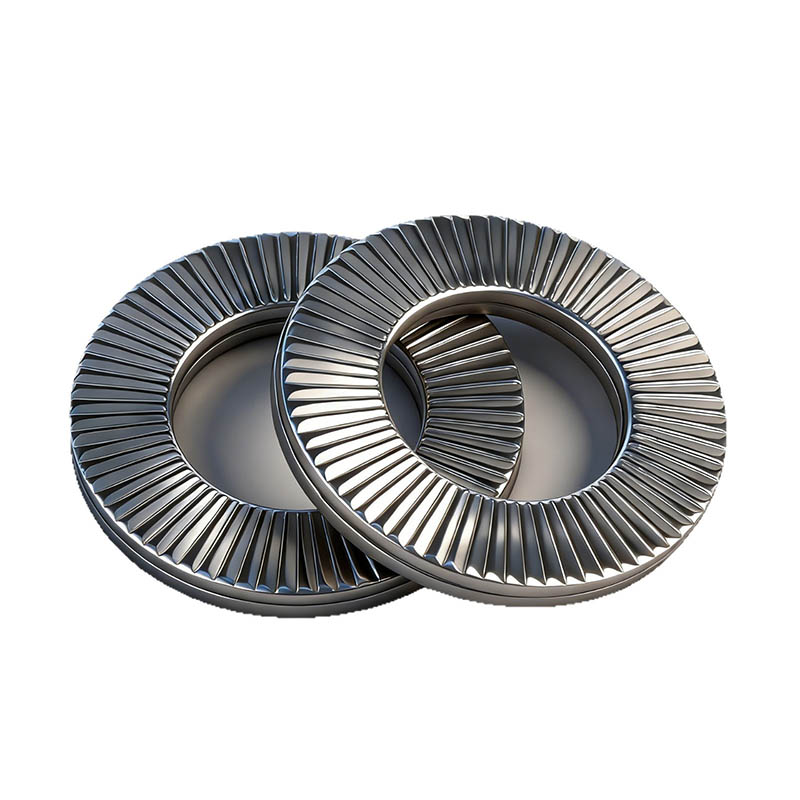

Doppelt gefaltete Keilsicherungsscheibe

Die von der Xiaoguo®-Fabrik hergestellte Double Fold Wedge Lock-Unterlegscheibe verfügt über eine doppellagige Struktur und ein Dual-Locking-Design. Im Vergleich zu herkömmlichen herkömmlichen Anti-Lockerungs-Befestigungselementen ist ihre Leistung deutlich überlegen.

Anfrage absenden

Produktbeschreibung

Die Double Fold Wedge Lock-Unterlegscheibe ist ein fortschrittliches und leistungsstarkes Anti-Lockerungs-Befestigungselement. Es nutzt eine einzigartige Keilverriegelungstechnologie anstelle der herkömmlichen Methode, die auf Reibung beruht. Es verfügt über eine doppelschichtige, gefaltete Keilstruktur mit gezackten Oberflächen auf beiden Seiten. Tatsächlich besteht es aus einem Paar (zwei Teilen) exakt identischer Unterlegscheiben. Die einzigartige Struktur jeder Unterlegscheibe ist der Schlüssel zur Erzielung ihrer hervorragenden Anti-Lockerungsleistung.

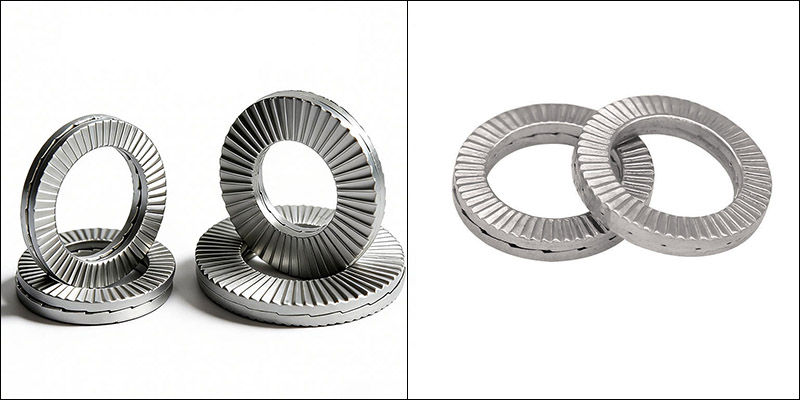

Double Fold Wedge Lock Washer

Strukturelle Merkmale

Das zentrale Strukturmerkmal der Doppelfaltkeil-Sicherungsscheibe liegt in der Konstruktion aus zwei Dichtungen, wobei die Innen- und Außenflächen jeweils die Funktionen der Verriegelung und Fixierung übernehmen.

(1)Gepaarte Unterlegscheibe

Zwei identische Dichtungen werden zu einem Set zusammengefasst. Dieses Design löst sich von der traditionellen einteiligen Form. Die beiden Dichtungen werden bei der Produktion zu einem Verschlusssystem vormontiert. Dieses symmetrische Design kann wiederverwendet werden und beschädigt die Dichtungen bei der Demontage nicht.

(2) Radial erhöhte Oberfläche

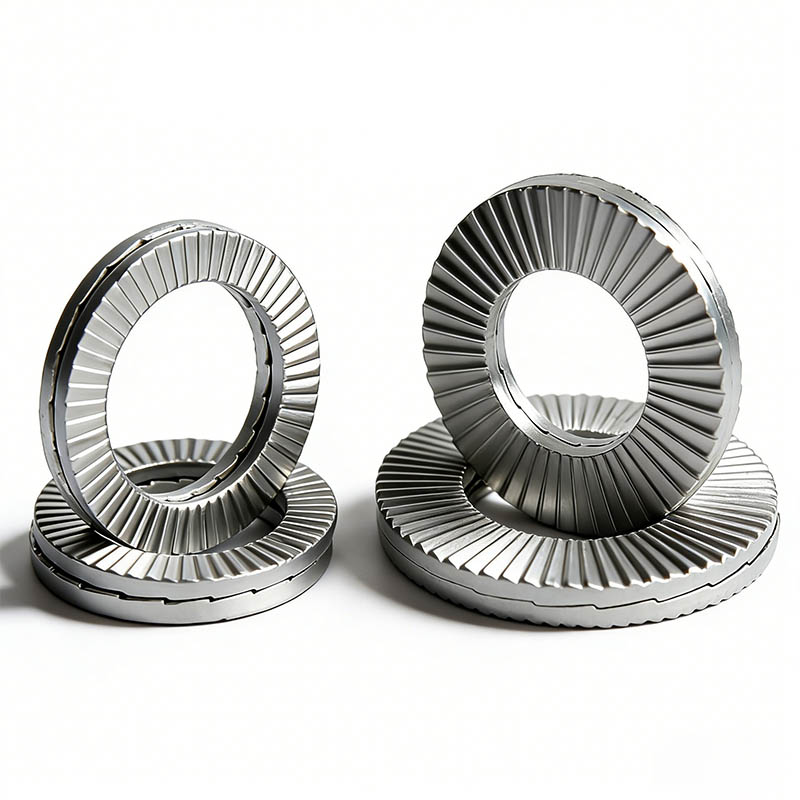

Diese erhabenen Muster sind die Seite der doppelt gefalteten Keilsicherungsscheibe, die in direkten Kontakt mit dem Kopf der Mutter, Schraube oder der Oberfläche der verbundenen Komponente kommt. Die Oberfläche weist feine radiale erhabene Muster/Zähnchen auf. Sie dienen hauptsächlich dazu, die doppelt gefaltete Keilsicherungsscheibe an dieser Oberfläche zu befestigen, sie zu „verriegeln“ und ein Verrutschen zwischen ihnen zu verhindern.

(3) Dreieckige Zahnoberfläche

Dies ist die Passfläche auf der gegenüberliegenden Seite der Dichtung. Die Innenfläche besteht aus keilförmigen Zahnflächen, die gleichmäßig über den Umfang verteilt sind und einer Nocke ähneln. Sie wird auch als „keilförmige Zähne“ oder „schräge Zahnflächen“ bezeichnet.

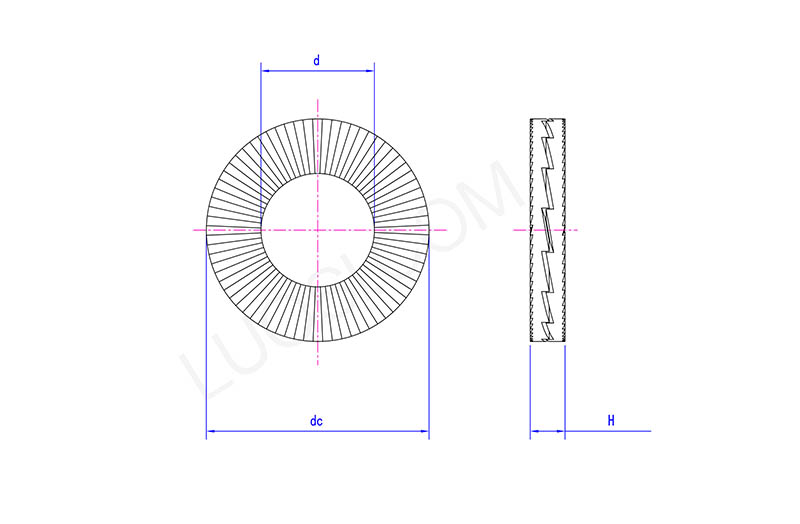

Double Fold Wedge Lock Washer

Mo	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
T min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
DC max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

(1) Ist es wiederverwendbar?

Ja, es kann mehrmals wiederverwendet werden. Seine Verriegelungsleistung lässt nach wiederholter Demontage und Montage nicht so leicht nach.

(2) Welche Materialien liefern Sie?

Wir haben Versionen aus Federstahl, Kohlenstoffstahl und Edelstahl. Zu den Oberflächenbehandlungen gehören Verzinken, Feuerverzinken und Schwarzoxidieren.

（3）Was ist der Vorteil gegenüber herkömmlichen geteilten Sicherungsscheiben?

Viel bessere Vibrationsfestigkeit, stärkere Verriegelungswirkung, nicht leicht zu ermüden und zu verformen, besser geeignet für schwere Lasten und starke Vibrationen.
