Zahnscheiben mit Senkung

Der Aufbau dieser Art von Zahnscheiben mit Senkkopf lässt sich anhand seiner Kernmerkmale verstehen. Jedes Teil arbeitet zusammen, um eine reibungslose Installation, elastisches Vorspannen und starkes Anti-Lockern zu erreichen.

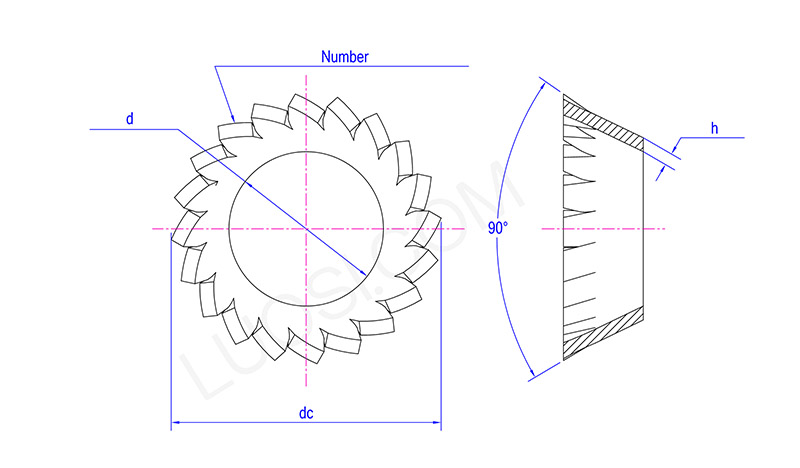

Senkprofil

Das Innenloch der Zahnscheiben mit Senkkopf ist mit einer 45°-Standard-Senkfase versehen, die dem konischen Winkel der Standard-Senkschrauben entspricht. Es eignet sich für Senkkopf-Kreuzschlitz- und Senkkopf-Sechskantschrauben.

Bei der Installation wird die Unterlegscheibe vollständig in das Senkloch des Werkstücks eingeführt, sodass der Schraubenkopf bündig mit der Oberfläche des Werkstücks oder etwas tiefer als diese ist.

Funktion: Sicherstellen, dass die Montageoberfläche flach und glatt ist, keine Vorsprünge aufweist und bei Berührung keine Beschwerden verursacht oder andere Komponenten beeinträchtigt.

Konischer/gewölbter Körper

Die Zahnscheiben mit Senkkopf haben im freien Zustand eine konische, schirmartige Struktur (wobei die Mitte höher und die Kanten niedriger sind, oder die Mitte ist niedriger und die Kanten höher, je nach konkreter Ausführung) und verfügen über die inhärente Fähigkeit, sich elastisch zu verformen.

Beim Anziehen der Schraube wird die konische Struktur abgeflacht und erzeugt so eine kontinuierliche axiale Rückprallkraft.

Funktion: Sorgt für eine elastische Vorspannung, gleicht Lücken durch Wärmeausdehnung, Verschleiß oder Materialverformung aus und verhindert das Lösen der Schraube.

Außengezahnte Zähne

Am Außenumfang der Zahnscheiben mit Senkung befindet sich eine gleichmäßige Anordnung einer Reihe scharfer Radialzähne. Die Zahnform ist scharf und regelmäßig, wobei die Zahnspitzen nach außen zeigen.

Beim Anziehen greifen die Zähne in die Oberfläche des Werkstücks (oder die berührende Metallebene) und bilden mehrere Punkte der mechanischen Verriegelung, wodurch der Reibungswiderstand erheblich erhöht wird und verhindert wird, dass sich die Schraube dreht und sich von ihrer Ursache löst.

Funktion: Gegen Rotationslockerung durch Vibration oder Stoß widerstehen.

Die Zähne können die Farbe, Oxidschicht oder Beschichtung durchdringen und so einen elektrischen Erdungspfad schaffen.

Integrierte geschlossene Körperstruktur

Das gesamte Stück hat keine Öffnungen oder Fugen und wird durch einen einzigen Stanzvorgang geformt. Es wird gleichmäßig beansprucht und es ist unwahrscheinlich, dass es bricht. Es verfügt über eine starke strukturelle Stabilität, selbst unter langfristigen Vibrationsbedingungen.

Flache Auflagefläche

Die mit dem Werkstück in Kontakt stehende Unterseite ist eine glatte Ebene ohne Grate. Es hinterlässt keine Kratzer auf Blech, Aluminium, lackierten Teilen oder Kunststoffteilen und eignet sich für eine präzise und optisch ansprechende Montage.
