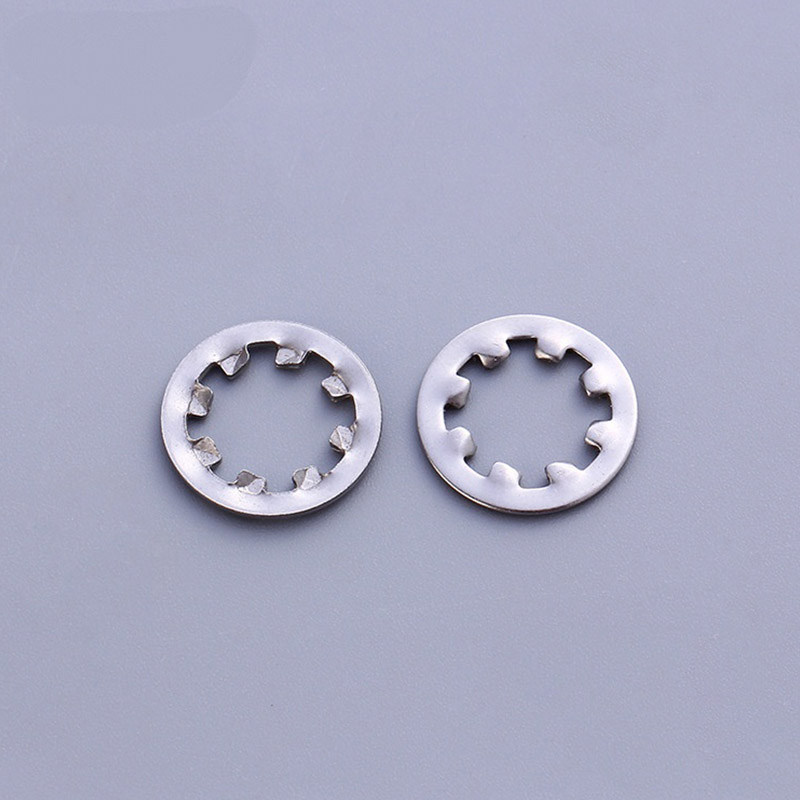

Standard-Innenzahnscheiben

Für Schrauben mit kleinem Kopf ist der Kauf der Xiaoguo® Standard-Innenzahnscheiben die ideale Wahl. Das Innenzahndesign stellt sicher, dass alle Zähne mit dem Schraubenkopf in Kontakt kommen können, wodurch eine effektive Sicherung erreicht wird.

Anfrage absenden

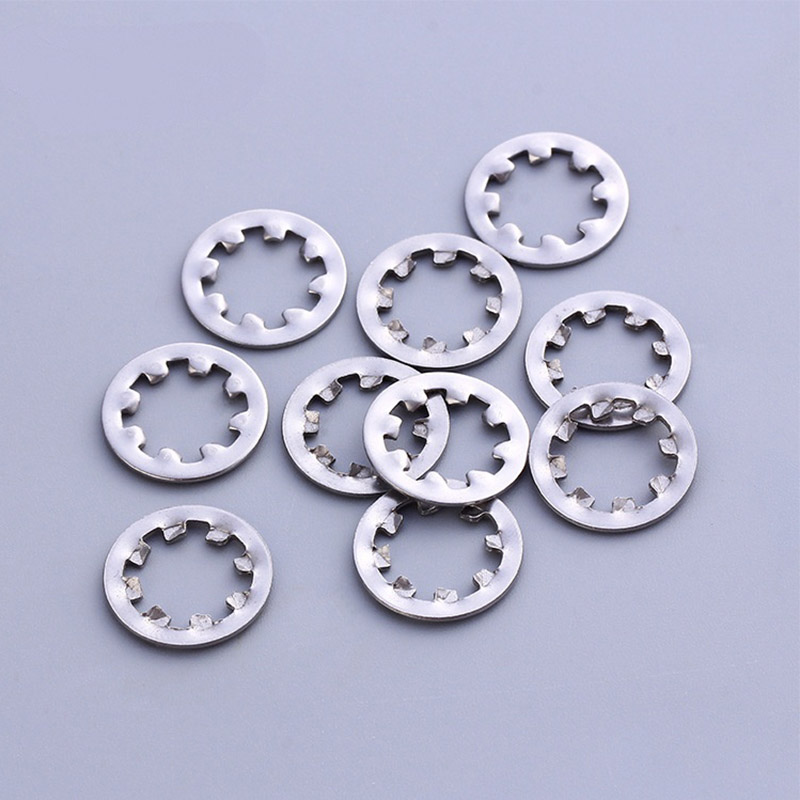

Produktbeschreibung

Bei den standardmäßigen Innenzahn-Sicherungsscheiben handelt es sich um eine Art Anti-Lockerungs-Unterlegscheibe mit nach innen angeordneten zahnähnlichen Strukturen auf der Oberfläche. Seine Form ist ein dünner Metallring mit einem scharfen Zahnring in der Mitte und einem glatten und flachen Außenkreis. Beim Anziehen der Schraube vertiefen sich diese Zähne in den Schraubenkopf und die Oberfläche des Geräteteils und verhindern so durch Reibungskraft und Bisskraft ein Lösen der Schraube. Vereinfacht ausgedrückt wird zwischen dem Schraubenkopf und der Oberfläche des Geräteteils eine „Sperre“ angebracht, die verhindert, dass sich die Schraube während des Betriebs des Geräts aufgrund der hohen Vibrationsfrequenz löst.

Funktionsprinzip

Das Funktionsprinzip der Standard-Innenzahnscheiben-Verbindung ist eigentlich ganz einfach. Es beruht hauptsächlich auf zwei Funktionen: „Eingreifen der Zähne + elastischer Druck“, um ein Lösen zu verhindern.

(1) Zähneknirschen

Der Innenring der Standard-Innenzahnscheiben verfügt über eine Reihe scharfer Zähne. Beim Anziehen der Schraube oder Mutter dringen diese Zähne in die beiden Kontaktflächen ein:

Die untere Oberfläche (Metalloberfläche) des Schraubenkopfes/der Mutter

Die Oberfläche des Werkstücks (manchmal sogar bis zur Lack- oder Oxidschicht)

Sobald die Zähne eingesetzt sind, ist es so, als ob ein Ring aus „Miniblockern“ unter den Schraubenkopf gelegt worden wäre. Sollte die Schraube versuchen, sich von alleine zurückzudrehen, wird sie von diesen Zähnen festgehalten und an der Bewegung gehindert, wodurch ein Lösen verhindert wird.

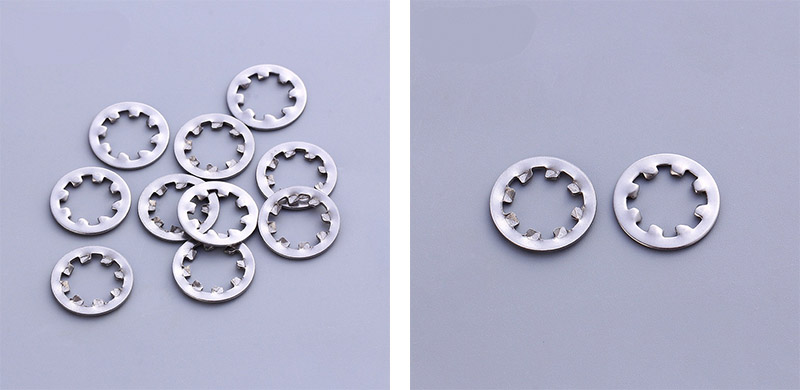

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2,5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3,5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

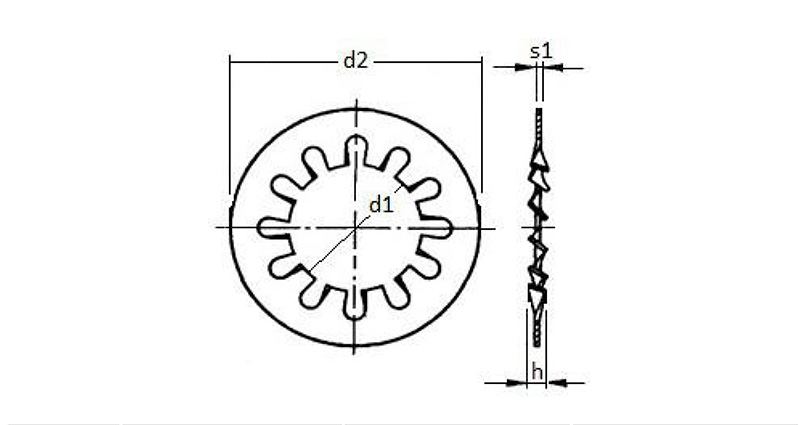

Die bereitgestellten Informationen und Zeichnungen dienen nur als Referenz

(2)Elastischer Druck

Die Unterlegscheibe selbst ist elastisch. Nach dem Festziehen werden die Standard-Innenzahnscheiben abgeflacht, ihr Material strebt jedoch immer danach, in seine ursprüngliche Form zurückzukehren, sodass kontinuierlich ein Rückwärtsschub und eine nach oben gerichtete Rückprallkraft erzeugt werden.

Diese elastische Kraft wirkt auf die Fäden und erhöht die Reibung zwischen den Fäden. Mit größerer Reibung ist es natürlich weniger wahrscheinlich, dass sich die Schrauben lösen.

（3）Die kombinierte Wirkung der beiden

Die mechanische Klemmung sorgt für einen direkten Verdrehschutz

Die elastische Vorspannung erhöht die Gewindereibung und gleicht gleichzeitig kleinere Vibrationen oder Materialkriechen aus.

Die beiden wirken zusammen und stellen sicher, dass die Standard-Innenzahnscheiben wirksam verhindern können, dass sich die Schraube selbst in Umgebungen mit Vibrationen, Stößen oder thermischer Ausdehnung und Kontraktion löst.
