Sicherungsscheibe mit geteiltem Ring

Wenn viele Kunden Xiaoguo® Spaltring-Sicherungsscheiben kaufen, empfehlen wir normalerweise, auch flache Unterlegscheiben hinzuzufügen. Dadurch wird die Fläche effektiv vergrößert und eine Beschädigung der Werkstückoberfläche verhindert. Wir bieten Ihnen eine professionelle Matching-Lösung.

Anfrage absenden

Produktbeschreibung

In industriellen Schwermaschinen sind geteilte Ringsicherungsscheiben eine übliche Methode, um das Lösen von Schrauben zu verhindern. Beim Festziehen des Befestigungselements wird die Federringplatte flachgedrückt. Es springt auf natürliche Weise zurück und erzeugt eine kontinuierliche Kraft nach außen. Gleichzeitig schneiden sich seine scharfen Kanten in die Metalloberfläche ein und verhindern so, dass sich der Bolzen mit der Zeit löst.

【1】Kernvorteil

（1）Es hält die Schrauben durch kontinuierliches Drücken und Oberflächengriff fest an Ort und Stelle.

（2）Einfach zu installieren und es sind keine Spezialwerkzeuge erforderlich.

(3) Passend für die meisten Standardschrauben und -muttern. Es ist nach gängigen Standards wie DIN 127 gefertigt und vereinfacht die Lagerverwaltung.

(4) Geteilte Ringsicherungsscheiben zeichnen sich durch eine hohe Haltbarkeit aus. Sie werden wärmebehandelt, um eine Härte von 370–470 HV zu erreichen. Dadurch halten sie starkem Druck und häufigen Vibrationen auf schweren Maschinen stand und gewährleisten eine lange Lebensdauer.

(5) Sie können zwischen verschiedenen Oberflächenveredelungen wählen, z. B. einer Standardverzinkung oder einer Zink-Aluminium-Beschichtung (Dacromet). Auf diese Weise erhalten Sie den richtigen Rostschutz für alle Bedingungen, denen die Waschmaschine ausgesetzt ist.

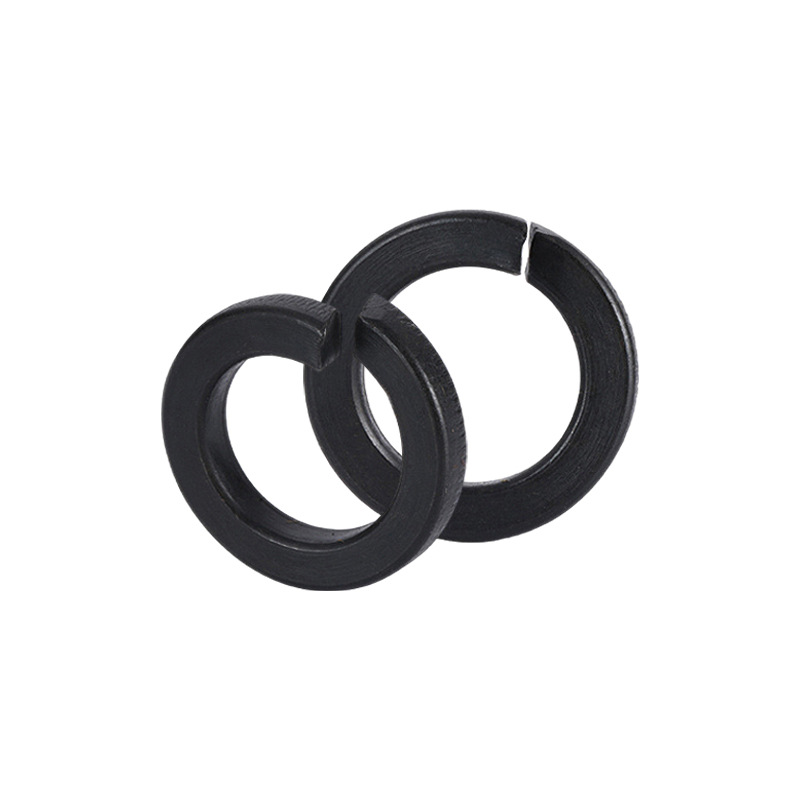

Split Ring Lock Washer

【2】Anwendungsbeispiele

(1) Schredder und Brecher – Bei dieser Art von Ausrüstung werden Unterlegscheiben an wichtigen Schrauben verwendet, um zu verhindern, dass sie sich aufgrund unausgeglichener Drehung und ständiger Vibration lösen.

(2) Schwere mobile Maschinen – Bei Baumaschinen wie Baggern tragen diese geteilten Ringsicherungsscheiben dazu bei, die dynamischen Belastungen zu verteilen und die wichtigen Verbindungspunkte festzuhalten.

(3) Energie- und Bergbauausrüstung – Diese Waschmaschinen eignen sich für Windkraftanlagen, Solaranlagen und andere saubere Energiegeräte sowie schwere Bergbaumaschinen. Sie ziehen Schrauben fest an und bleiben auch bei häufigen Vibrationen und Wärmeausdehnungen arretiert.

(4) Allgemeine Maschinen – Weit verbreitet bei Pumpen, Kompressoren und allgemeinen mechanischen Teilen. Sie können im täglichen Betrieb mit Gerätevibrationen und externem Kraftdruck umgehen.

【3】Installationstipps

Platzieren Sie bei der Installation die Spaltring-Sicherungsscheibe zwischen dem Bolzen, der Schraube oder der Mutter und dem Teil, das Sie sichern möchten. Stellen Sie einfach sicher, dass die scharfe Kante direkt auf der Metalloberfläche aufliegt. Ziehen Sie es dann mit dem angegebenen Drehmoment fest, um einen guten Sitz zu gewährleisten. Diese Unterlegscheiben sind nur für den einmaligen Gebrauch gedacht – verwenden Sie sie nicht wieder. Andernfalls sinkt die Klemmkraft, was zu Sicherheitsproblemen und einer geringeren Wirksamkeit führen kann.

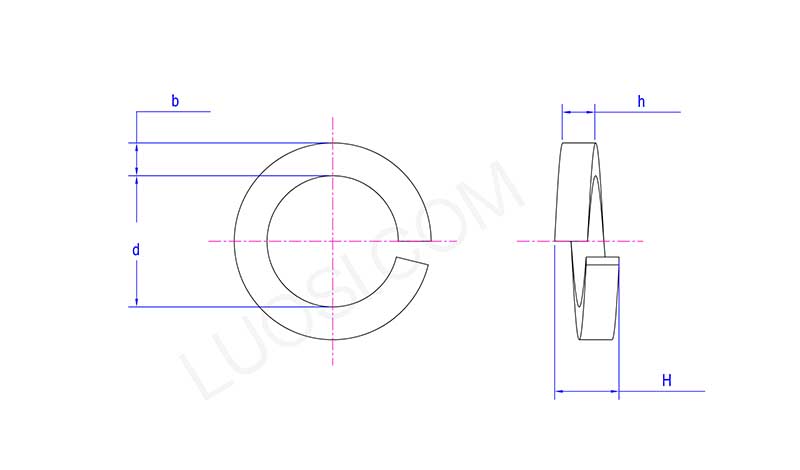

Split Ring Lock Washer

Mo	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
T min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
Std. min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
