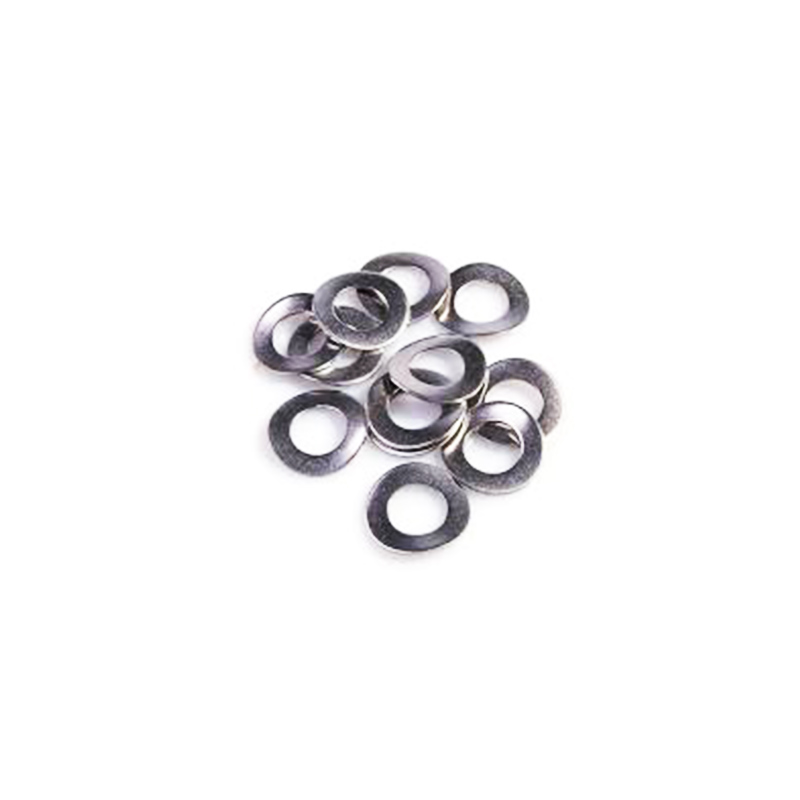

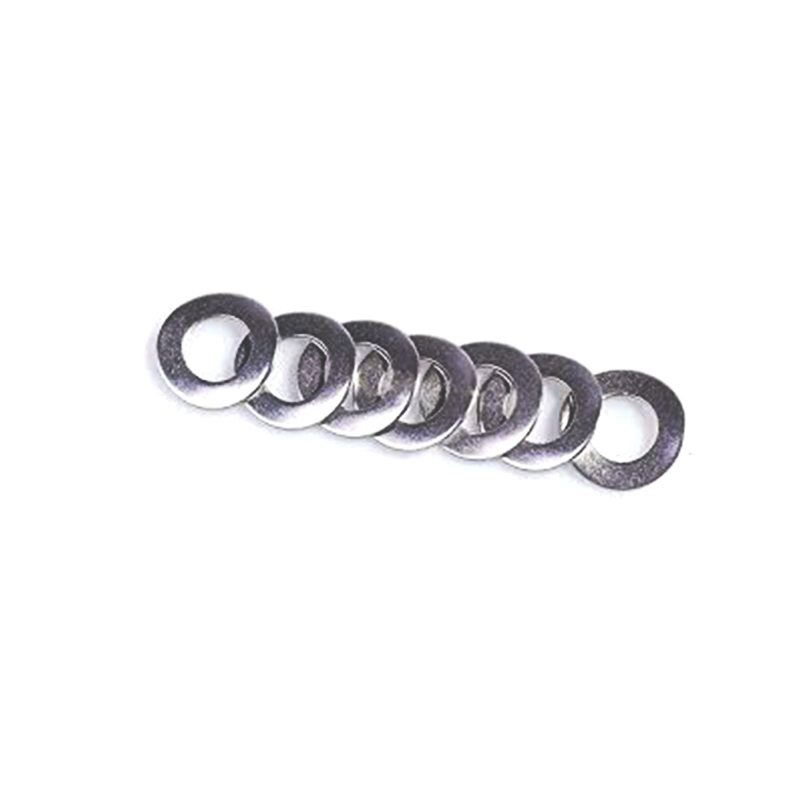

Langlebige gebogene Federscheibe DIN137A

Die langlebige gebogene Federscheibe DIN137A aus dem Xiaoguo®-Bestand kann interessierten Kunden kostenlos als Muster zur Verfügung gestellt werden. Wir empfehlen unseren Kunden, die Muster zunächst zu testen, um deren Qualität sicherzustellen, und anschließend große Bestellungen aufzugeben, um Zeit für Anpassungen zu sparen.

Anfrage absenden

Produktbeschreibung

Anwendung der langlebigen gebogenen Federscheibe DIN137A in Motoren und Getriebesystemen

In Motor- und Getriebesystemen fungiert die langlebige gebogene Federscheibe DIN137A als „Killer des Axialspiels“ und „Wächter der Vorspannkraft“.

【1】Warum sind langlebige gebogene Federscheiben DIN137A in Motoren und Getriebesystemen unverzichtbar?

（1）Motoren und Getriebe haben einige häufige Probleme:

Wärmeausdehnung – Bei Erwärmung dehnen sich Rotor und Welle aus, wodurch sich das Spiel der Lager verändert.

Fertigungstoleranzen – Teile werden nicht perfekt gefertigt und stimmen daher nie genau überein. Es gibt immer ein kleines Missverhältnis.

Verschleiß – Mit der Zeit verschleißen Lagerflächen oder Unterlegscheiben langsam, wodurch zusätzliche Lücken entstehen, wo keine sein sollten.

Vibrationen und Geräusche – Wenn sich Teile hin und her bewegen, beginnen die Lager seltsame Geräusche zu machen und Zahnräder können gegeneinander schlagen.

(2) Lösung für eine langlebige DIN137A gebogene Federscheibe:

Es hat eine gebogene oder wellenförmige Form, d. h. wenn man es flach drückt, drückt es sich immer wieder zurück.

Kompensieren Sie automatisch die durch die oben genannten Faktoren verursachten Änderungen des Spiels

Achten Sie immer auf die richtige Vorspannung der Lager oder Zahnräder, um ein Lösen zu verhindern.

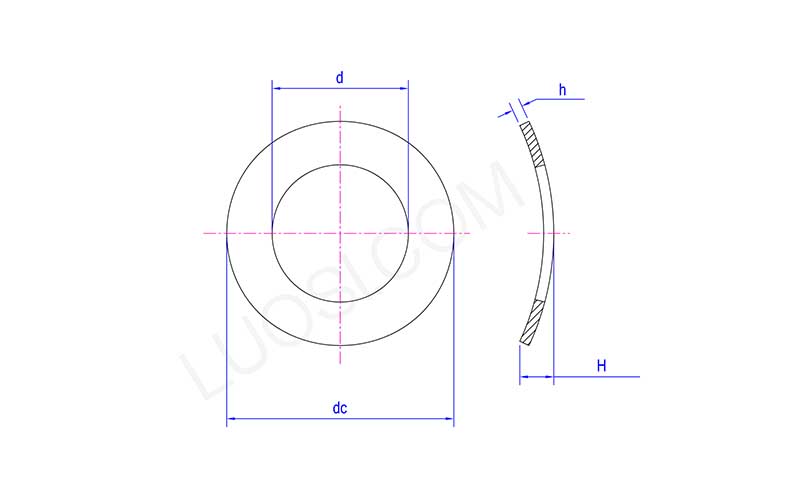

Long Lasting DIN137A Curved Spring Washer

Mo	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
DC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
DC max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】Typische Anwendungsszenarien

(1) Kleiner Gleichstrommotor

Platzieren Sie eine langlebige gebogene Federscheibe DIN137A zwischen dem Außenring des Lagers und der Endabdeckung.

Beseitigen Sie das Axialspiel des Lagers, reduzieren Sie Betriebsgeräusche und verlängern Sie die Lebensdauer des Lagers.

(2) Servomotoren

Sorgen Sie für eine gleichmäßige Vorspannung zwischen den vorderen und hinteren Lagern. Dadurch bleibt der Rotor präziser an Ort und Stelle und Vibrationen werden reduziert.

(3) Gerätemotoren (Lüfter, Waschmaschinen)

Diese Wellenscheiben drücken mit einer Kraft von etwa 5 bis 20 Newton auf die Lager. Das verhindert ein Verrutschen der Lager im Gehäuse und macht den Motor leiser.

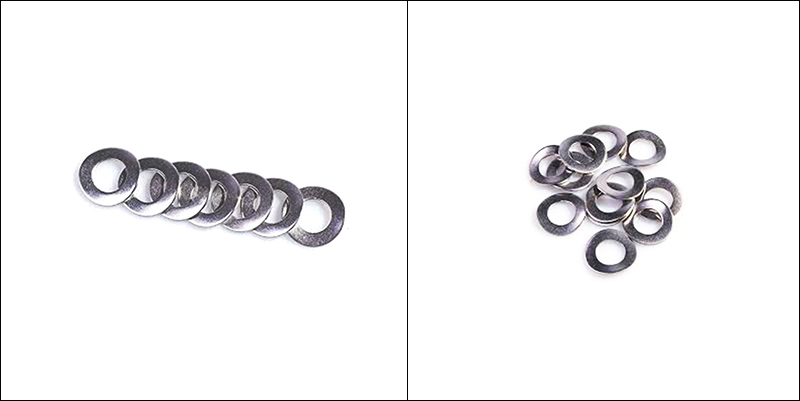

Long Lasting DIN137A Curved Spring Washer

FAQ

（1）F: Können Sie langlebige gebogene Federscheiben DIN137A in Sondergröße herstellen, die nicht dem Standard entsprechen?

A: Ja. Wir können den Innendurchmesser, den Außendurchmesser, die Dicke und die Kurvenhöhe auf der Grundlage Ihrer Zeichnung oder eines Musters ändern. Bei Bedarf können wir auch individuelle Markierungen anbringen und spezielle Verpackungen anfertigen.

(2) F: Funktioniert es in Motoren oder Getriebeteilen mit starken Vibrationen?

A: Ja, es erfüllt seinen Zweck. Es nimmt Vibrationen auf, wenn das Gerät läuft, überbrückt Lücken aufgrund von Wärmeausdehnung und hält die Schraube über einen längeren Zeitraum fest.

(3) F: Kann ich eine gebogene Federscheibe mit einer hochfesten Schraube (Klasse 10.9 oder 12.9) verwenden?

A: Nicht wirklich – es wird nicht empfohlen. Diese Unterlegscheiben funktionieren am besten mit Schrauben der Güteklasse 5,8 oder niedriger.
