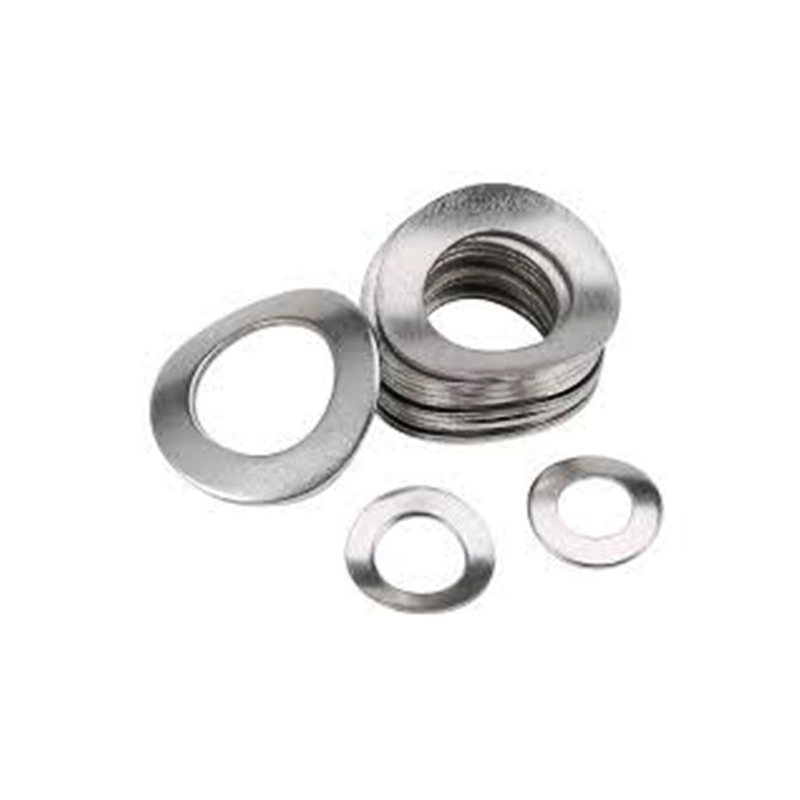

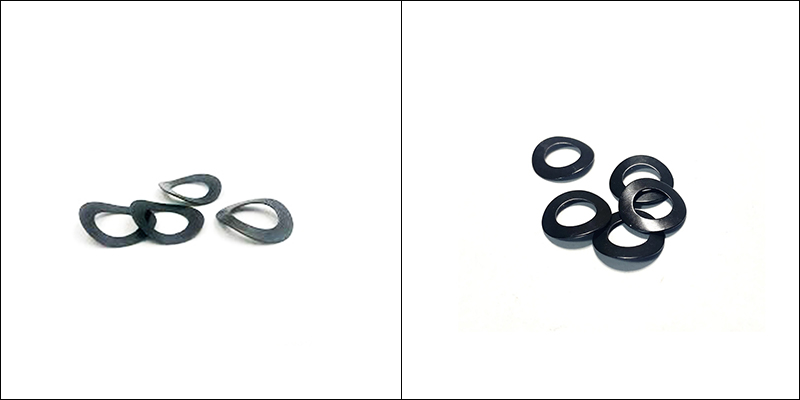

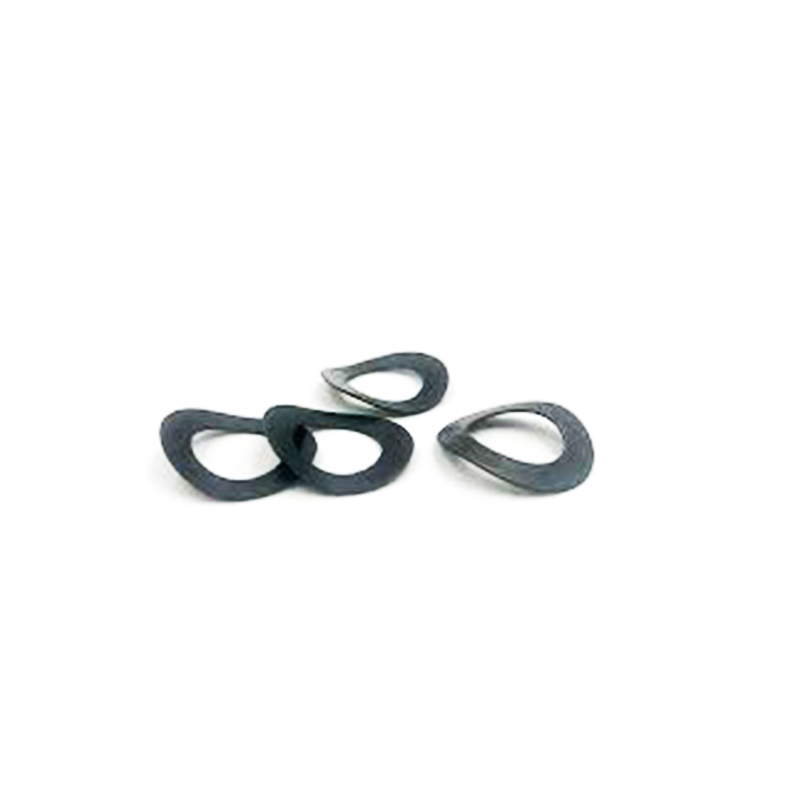

DIN137A M6 gebogene Federscheibe

Die Installation der gebogenen Federscheibe DIN137A M6 ist nicht kompliziert. Die wichtigsten Schritte bestehen darin, es in die richtige Position zu bringen und es auf die entsprechende Kompressionsstufe festzuziehen.

(1) Wählen Sie die richtige Größe

Das Innenloch der gebogenen Federscheibe DIN137A M6 sollte zu Ihrem Schraubendurchmesser passen.

Wählen Sie die Anzahl der Wellen, je nachdem, wie viel Feder Sie benötigen:

Einwellig (DIN137A) – lässt sich stark biegen, drückt aber nicht sehr stark zurück.

Multi-Wave (DIN137B) – sorgt für einen sanfteren, gleichmäßigeren Schub.

(2) Reinigen Sie die Oberflächen

Wischen Sie Öl, Rost oder Farbe unter dem Schraubenkopf (oder der Mutter) und dem Teil, das Sie befestigen, ab. Die Oberflächen müssen sauber und flach sein, damit die Unterlegscheibe gleichmäßig gedrückt wird.

(3) Setzen Sie die Unterlegscheibe ein

Schieben Sie die gebogene Federscheibe DIN137A M6 auf die Schraube, unter den Schraubenkopf (oder unter die Mutter).

Welche Richtung zeigt nach oben? Die gebogene Seite bzw. die Wellenspitze sollte den Schraubenkopf bzw. die Mutter berühren.

(4) Zuerst handfest anziehen

Schrauben Sie die Mutter oder Schraube von Hand ein, bis die Unterlegscheibe die Oberfläche gerade berührt – Sie sollten noch nicht sehen, wie sie sich verbiegt. Dieser Schritt dient dazu, sicherzustellen, dass die Gewinde richtig ausgerichtet sind.

(5) Richtig festziehen

Verwenden Sie einen Drehmomentschlüssel und ziehen Sie die Schrauben mit dem Standarddrehmomentwert an.

Die Unterlegscheibe wurde durch die Kraft praktisch abgeflacht.

Eine einfache Möglichkeit, dies festzustellen: Wenn die freie Höhe der Unterlegscheibe um ca. 70 % – 80 % zusammengedrückt ist, ist die Elastizität vollständig entfaltet.

Unbedingt beachten: Schlagen Sie nicht gewaltsam mit dem Schlagschrauber zu. Dies könnte leicht dazu führen, dass die gebogene Federscheibe DIN137A M6 zu weit gedrückt wird, was zu einer dauerhaften Verformung und einem Elastizitätsverlust führt.

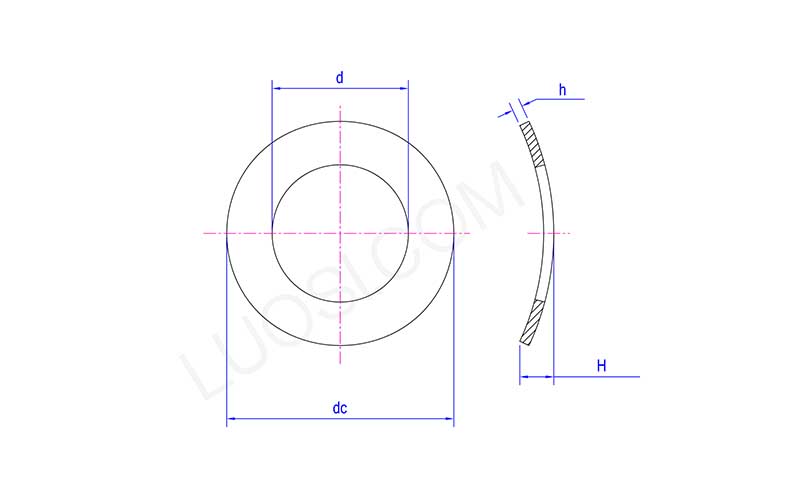

Mo	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
DC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
DC max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Warum Xiaoguo® als maßgeschneiderten Partner wählen?

Der Anpassungsservice für gebogene Federscheiben DIN137A M6 von Xiaoguo® deckt alle Parameterabmessungen ab, die vom Innendurchmesser M2 bis M100 und von Federstahl bis hin zu Speziallegierungen reichen.

（1）Designunterstützung vor der Zusammenarbeit: Beteiligen Sie sich an der Elastizitätsschätzung und Auswahl der Dichtung für den Kunden, wenn dieser die Zeichnungen bereitstellt, und vermeiden Sie so die Kosten für Versuch und Irrtum in der späteren Phase.

(2) Flexible Bestellmengen – Ganz gleich, ob Sie eine kleine Charge oder Zehntausende Stück benötigen, wir sorgen für eine stabile Produktion, damit Sie diese pünktlich erhalten.

(3) Alles im eigenen Haus – Wir machen alles selbst: Formenbau, Stanzen, Wärmebehandlung und Oberflächenveredelung. Kein Aussteigen.
