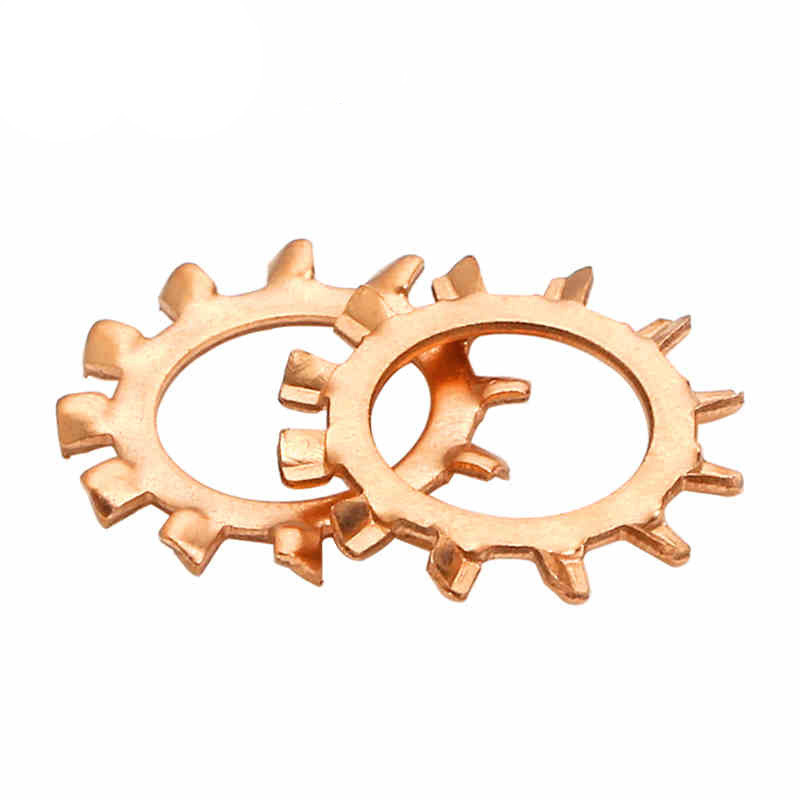

Äußere gezahnte Zahnscheiben

Kaufen Sie die äußeren gezahnten Unterlegscheiben von Xiaoguo®, die sich hervorragend für große Verbindungselemente eignen. Die Außenzähne der Unterlegscheiben sorgen bei der Verwendung mit großformatigen Befestigungselementen für eine größere Verriegelungsfläche, was zu einer zuverlässigeren Wirkung führt.

Anfrage absenden

Produktbeschreibung

Die Typen der äußeren Fächerscheiben werden hauptsächlich nach Aspekten wie Zahnformstruktur, Tragfähigkeit und besonderen Funktionen klassifiziert.

(1)DIN 6798

Die Norm DIN 6798 ist die am weitesten verbreitete Spezifikation für Außenverzahnungsscheiben und besteht hauptsächlich aus drei Formen:

①Äußerer gezahnter Sicherungsring

Die Zähne befinden sich am Außenring und sind überlappend angeordnet, wodurch die größte Kontaktfläche entsteht.

②Innerer gezahnter Sicherungsring

Die Zähne befinden sich am Innenring und sind für Schrauben mit kleinem Kopf geeignet.

③Konischer gerippter Sicherungsring

Konische Struktur, 90°-Senkwinkel

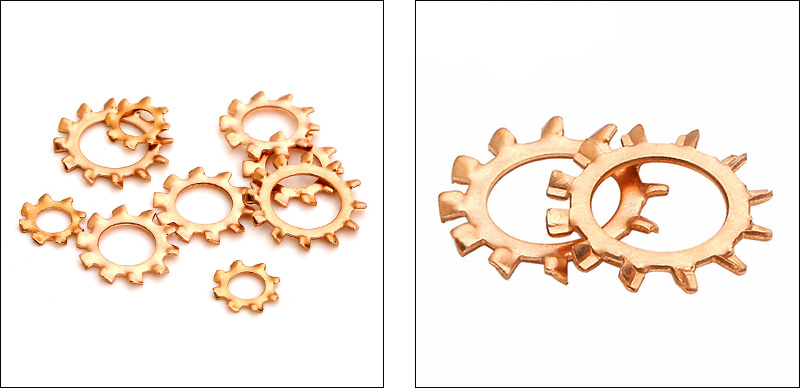

Outer Serrated Toothed Lock Washers

(2)BW vs. EOW

Entsprechend der Belastungsfestigkeitsklassifizierung werden die äußeren gezahnten Sicherungsscheiben in Standardtypen und Hochleistungstypen unterteilt.

① BW-Standardtyp

Es hat eine regelmäßige Zahntiefe und eignet sich für den normalen industriellen Einsatz und allgemeine Montagearbeiten. Häufige Verwendung: elektronische Geräte, allgemeine Maschinen, Automatisierungsgeräte.

② EOW-Hochleistungstyp

Es verfügt über tiefere Zähne und eine bessere Anti-Loose-Leistung und eignet sich für Orte mit starken Vibrationen und hoher Belastung. Häufige Verwendung: Autoteile, Maschinen mit starken Vibrationen, Bauprojekte und Stahlkonstruktionen.

(3) Sonderfunktion

①EOW-Überlappung

Eine spezielle überlappende Zahnstruktur, speziell entwickelt für Anwendungen mit relativ schwachem Drehmoment. Im Vergleich zum herkömmlichen Außenzahntyp eignet es sich für unebene Auflageflächen, hat eine größere Kontaktfläche und begünstigt die Lastverteilung.

②Großes/schmales Band

Entsprechend den Anforderungen verschiedener Anwendungsbereiche werden (RDEFL/RDIFL) und (RDIFS) bereitgestellt, um den unterschiedlichen Anforderungen an die Kontaktfläche gerecht zu werden.

③Doppelzahnscheibe RDD

Sowohl die Innen- als auch die Außenfläche sind gezahnt und eignen sich für Anwendungen, bei denen höhere Anti-Lockerungsanforderungen erforderlich sind.

FAQ

(1) Sind äußere gezahnte Sicherungsscheiben wirksam gegen starke Vibrationen?

Ja, die Außenzahndichtung eignet sich besser für Umgebungen mit hohen Vibrationen als die Innenzahndichtung, da sie eine größere Kontaktfläche zwischen den Zähnen und einen tieferen Eingriff aufweist.

(2) Beschädigen die Zähne weiche Materialien wie Aluminium oder Kunststoff?

Das ist richtig. Die scharfen Zähne graben sich in weichere Materialien ein und hinterlassen Dellen oder sogar Risse. Bei Aluminiumteilen können Sie eine flache Unterlegscheibe zwischen die Sicherungsscheibe und das Werkstück legen, um eine Pufferfunktion zu übernehmen. Bei Kunststoffteilen sollten Sie keine externen Zahnscheiben direkt verwenden. Es ist besser, Innenzahnscheiben zu wählen oder stattdessen eine größere Unterlegscheibe zu verwenden.

（3）Was ist die typische Härte der äußeren gezahnten Federstahlscheiben?

Nach der Wärmebehandlung beträgt die Härte üblicherweise HRC 40–50 (ca. 400–530 HV).

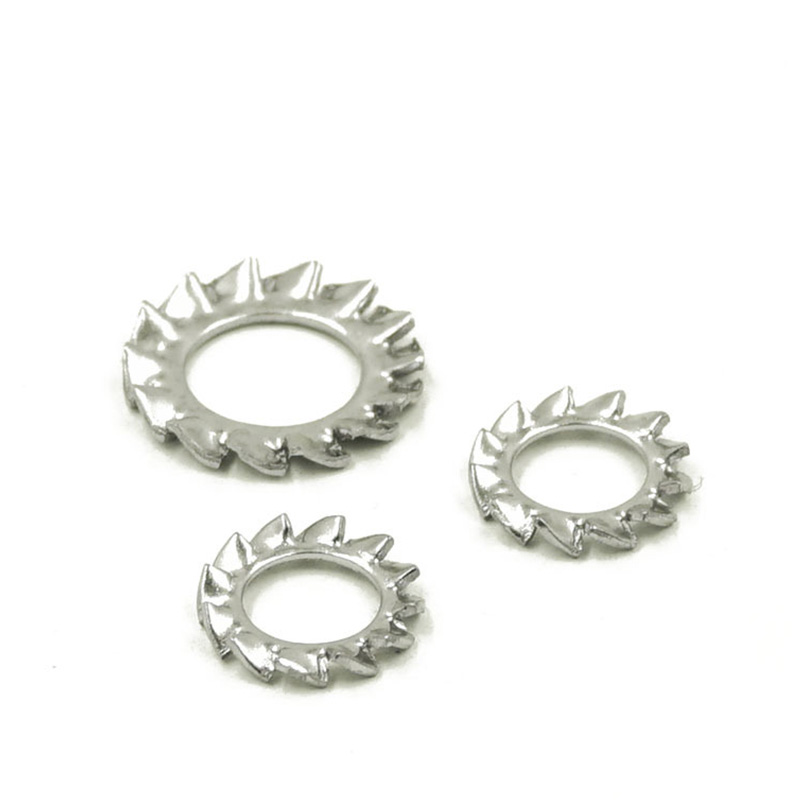

Outer Serrated Toothed Lock Washers

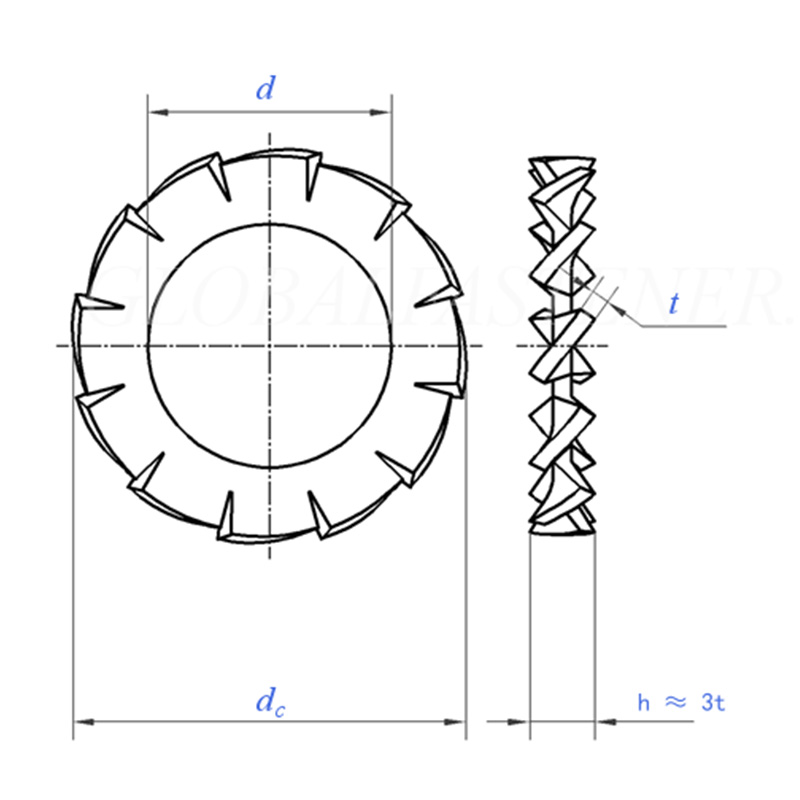

Größe		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=Nenngröße	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
Gleichstrom	max=Nenngröße	3.6	4.5	5.5	6	7	8	10	11	12.5	15
Gleichstrom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Anzahl der Zähne	min	9	9	9	9	10	11	11	12	14	14
pro 1000 Einheitenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Für Nenngewindedurchmesser		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Größe		10.5	13	15	17	19	21	23	25	28	31
d	min=Nenngröße	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=Nenngröße	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Anzahl der Zähne	min	16	16	18	18	18	20	20	20	22	22
pro 1000 Einheitenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Für Nenngewindedurchmesser		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
