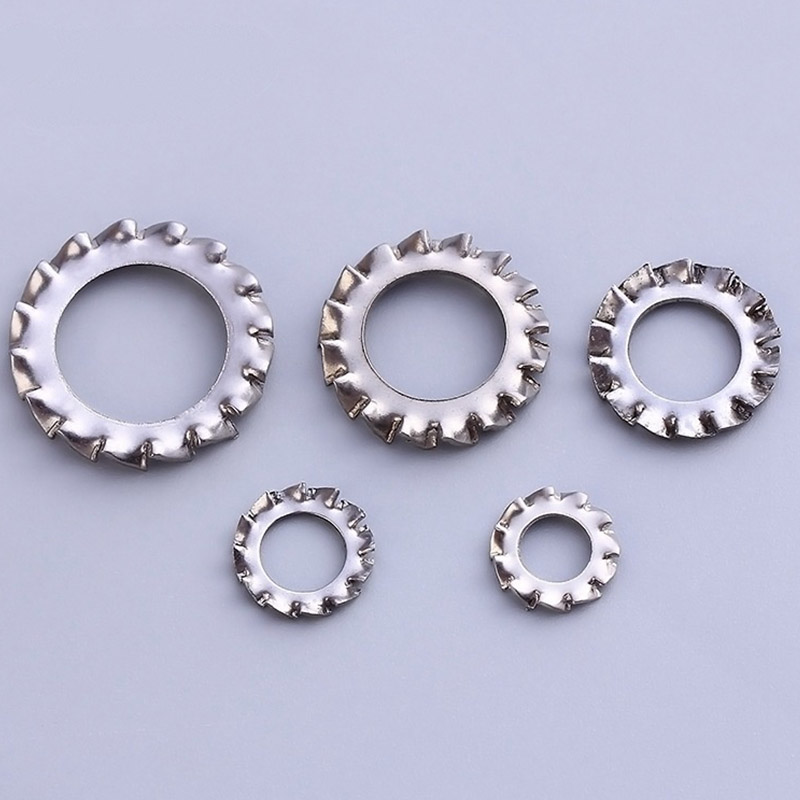

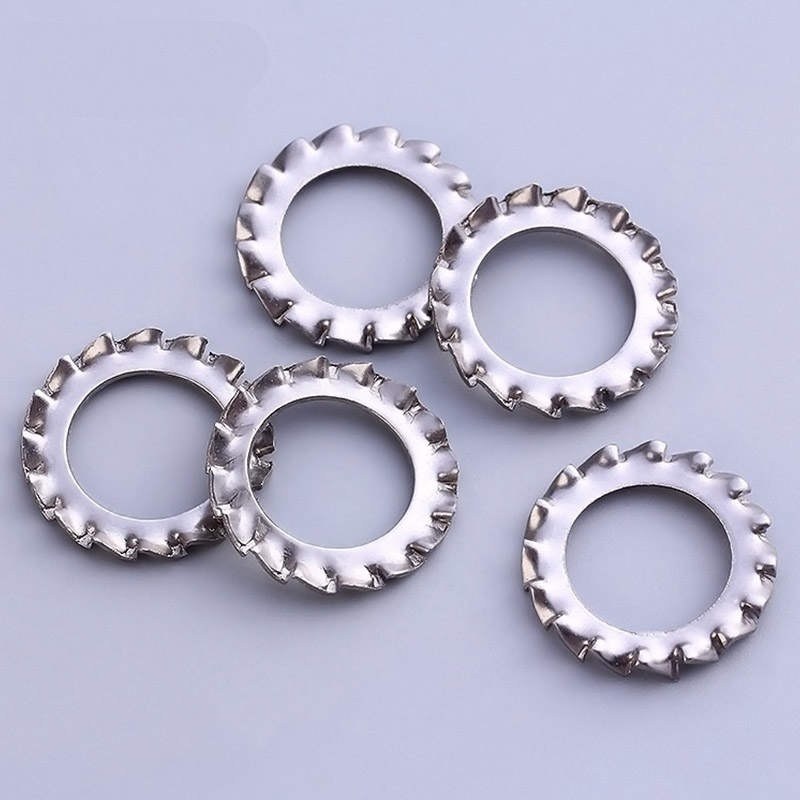

Äußere gezahnte Sicherungsscheibe M6

Die von der Xiaoguo®-Fabrik hergestellten M6-Außenzahnscheiben sind äußerst kostengünstig. Mit einem relativ niedrigen Stückpreis können sie eine zuverlässige Anti-Lockerungsleistung bieten und eignen sich besonders für große Montageaufgaben.

Anfrage absenden

Produktbeschreibung

Bei der Installation und Verwendung der M6-Außenzahnscheibe müssen die folgenden Punkte besonders beachtet werden.

(1) Einmalige Verwendung

Wenn sich die Zähne nach dem Entfernen der M6-Außenzahnscheibe dauerhaft verformt haben, können sie nicht wiederverwendet werden. andernfalls können sie die Anti-Lockerungsfunktion nicht bieten.

(2) Nicht für weiche Materialien geeignet

Die Zähne können tief in Aluminium-, Kunststoff- und dünne Stahlplatten eindringen, was zu Einkerbungen oder Rissen führen kann. Es wird empfohlen, zur Pufferung eine flache Unterlegscheibe unterhalb der M6-Außenzahnscheibe anzubringen.

(3) Achten Sie auf die Oberflächenbeschichtung

Wenn sich auf der Oberfläche des Werkstücks eine Lack- oder Galvanikschicht befindet, können die Zähne in die Beschichtung eindringen und Spuren hinterlassen. Wenn Anforderungen an das Erscheinungsbild bestehen, wählen Sie diese sorgfältig aus.

(4) Versuchen Sie, so oft wie möglich große Befestigungselemente zu verwenden.

Die Außenzahnscheibe eignet sich für Schrauben mit größeren Köpfen wie Sechskantköpfen, Rundköpfen und Flachköpfen; Bei Schrauben mit kleinem Kopf sollte eine Innenzahndichtung gewählt werden.

(5) Drehmomentregelung

Zu starkes Anziehen kann dazu führen, dass die Zähne völlig abgeflacht werden und ihre Elastizität verlieren; Ein unzureichendes Drehmoment verhindert einen ordnungsgemäßen Sitz. Daher ist es wichtig, sich strikt an die empfohlenen Werte zu halten.

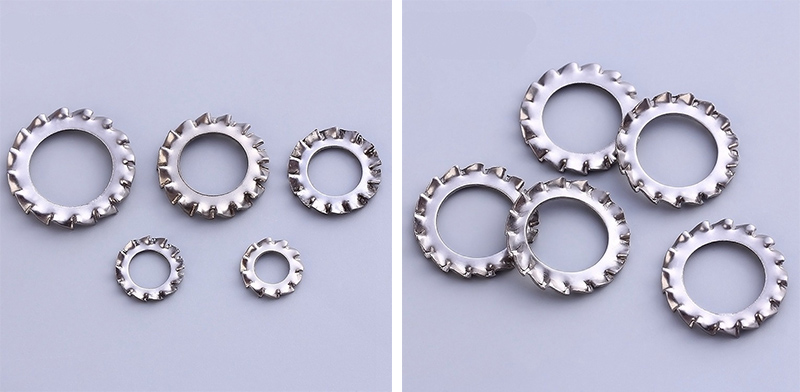

M6 Outer Serrated Lock Washer

Häufige Fehler und Lösungen

(1) Nach dem Festziehen hebt sich die Außenkante der M6-Außenzahnscheibe.

Mögliche Ursachen: Die Unterlegscheibe ist falsch herum eingebaut.

Lösung: Entfernen Sie es und installieren Sie es erneut, wobei die Zahnoberfläche zum Befestigungselement zeigt.

(2) Die Schrauben lösen sich immer noch.

Mögliche Ursachen: Unzureichendes Drehmoment / Wiederverwendung von Unterlegscheiben

Lösung: Überprüfen Sie den Drehmomentwert. /Wenn es zerlegt und wieder zusammengebaut wurde, ersetzen Sie die neue Unterlegscheibe.

(3) Der Erdungswiderstand ist zu hoch.

Mögliche Ursachen: Die Zähne haben die Beschichtung nicht durchdrungen.

Lösung: Reinigen Sie die Kontaktfläche oder kratzen Sie die Beschichtung leicht ab und ziehen Sie sie dann wieder fest.

(4) Die Oberfläche des Werkstücks ist stark zerkratzt.

Mögliche Ursachen: Die äußere Fächerscheibe M6 wird direkt gegen die weiche Oberfläche gedrückt.

Lösung: Fügen Sie eine flache Unterlegscheibe unter der Unterlegscheibe hinzu oder ersetzen Sie sie durch eine Innenzahnscheibe.

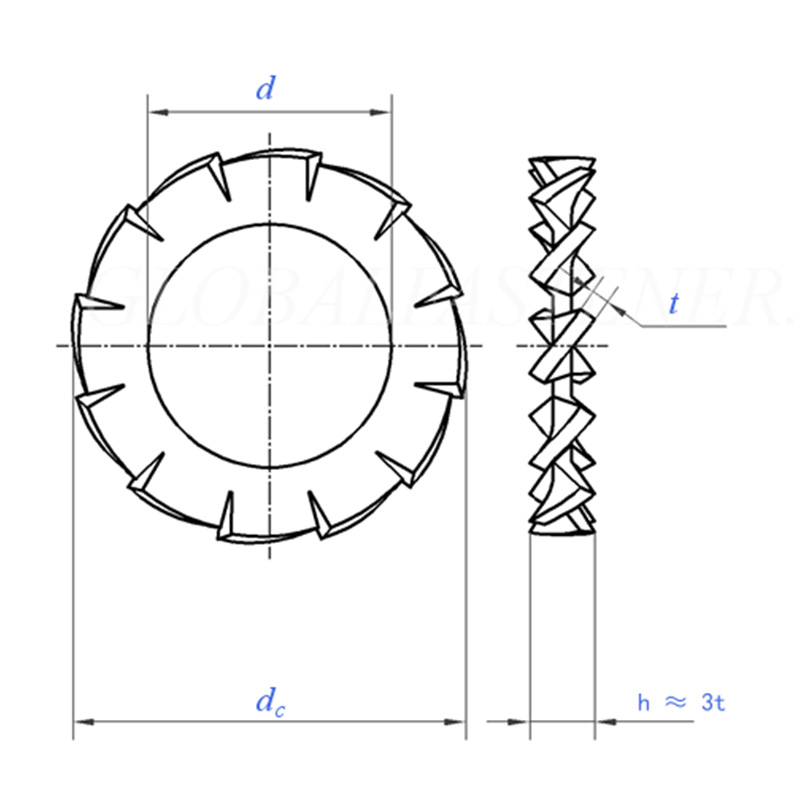

M6 Outer Serrated Lock Washer

Größe		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=Nenngröße	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
Gleichstrom	max=Nenngröße	3.6	4.5	5.5	6	7	8	10	11	12.5	15
Gleichstrom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Anzahl der Zähne	min	9	9	9	9	10	11	11	12	14	14
pro 1000 Einheitenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Für Nenngewindedurchmesser		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Größe		10.5	13	15	17	19	21	23	25	28	31
d	min=Nenngröße	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=Nenngröße	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Anzahl der Zähne	min	16	16	18	18	18	20	20	20	22	22
pro 1000 Einheitenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Für Nenngewindedurchmesser		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
