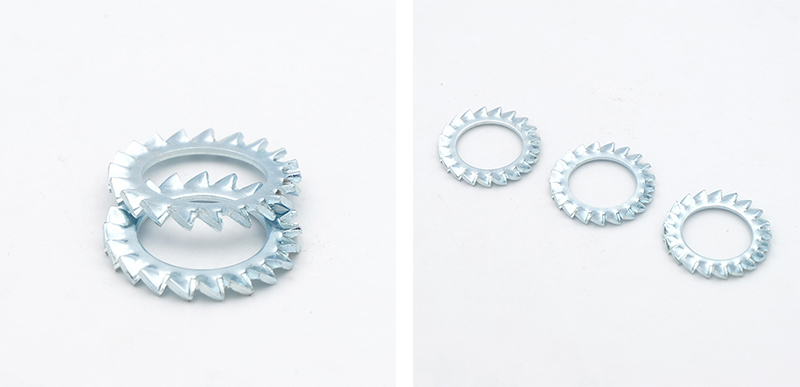

M3 Sicherungsscheiben mit Außenverzahnung

Die von der Xiaoguo®-Fabrik hergestellten M3-Sicherungsscheiben mit Außenverzahnung sind gut wiederverwendbar. Sollten die Außenzähne der Unterlegscheiben nach dem Gebrauch leicht abgenutzt sein, können diese je nach Situation an unkritischen Stellen wiederverwendet werden.

Anfrage absenden

Produktbeschreibung

Obwohl die M3-Sicherungsscheiben mit Außenverzahnung klein sind, bieten sie ein breites Anwendungsspektrum. Mit seiner kompakten Struktur, zuverlässigen Schließkraft und Leitfähigkeit spielt es in vielen Bereichen eine wichtige Rolle.

(1) Roboter, Präzisionsmaschinen

Bolzenbefestigung für hochpräzise und vibrationsstarke Geräte wie Industrierobotergelenke, Motorhalterungen und Linearmodule

(2) Unterhaltungselektronik

Der Rahmen von Mobiltelefonen, die Motorhalterungen von Drohnen, die Stützstrukturen für VR/AR-Geräte, die internen Strukturen von Gamecontrollern usw., all diese hochfesten und miniaturisierten Verbindungspunkte

(3) Neue Energiebranche

M3-Sicherungsscheiben mit Außenverzahnung werden in wichtigen Situationen in Ladestationen eingesetzt, z. B. in elektrischen Modulen, Energiespeicherbatteriemodulen und Photovoltaik-Wechselrichtern, wo Korrosionsbeständigkeit und Vibrationsfestigkeit erforderlich sind.

(4) Möbel und Bürobedarf

Maßnahmen zum Schutz vor Lockerung der Verbindung zwischen Untergestell und Rückenlehne von Bürostühlen, Metallregalen, Vitrinen, Beleuchtungskörpern usw. während des Demontage- und Montagevorgangs

(5) Optische und fotografische Ausrüstung

Die internen Einstellmechanismen, Objektivhalterungen, Schwenk-Neige-Befestigungen usw. von Präzisionsinstrumenten erfordern kleine und hochfeste Verbindungen

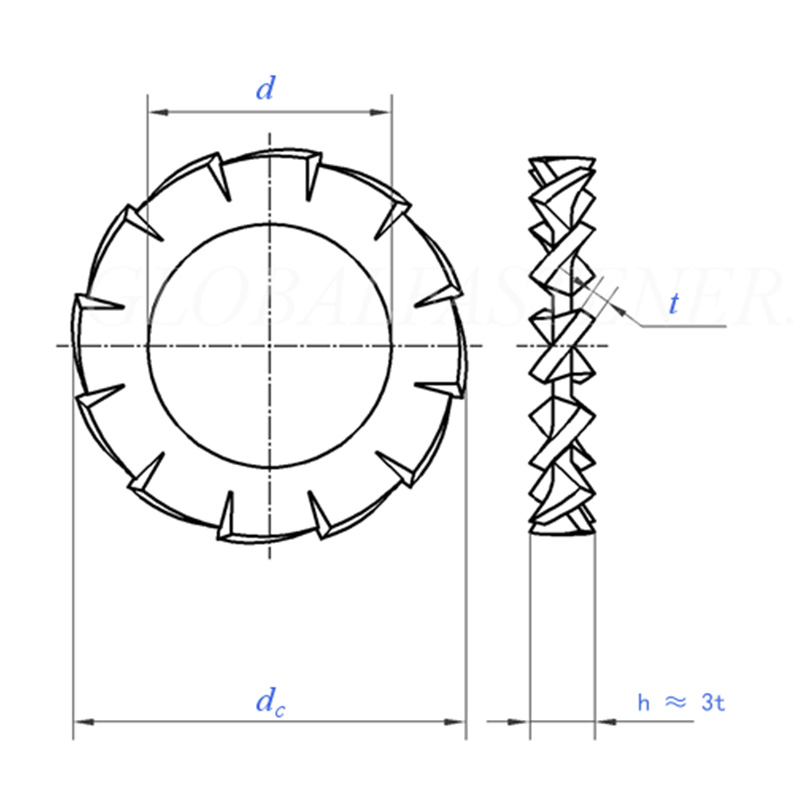

M3 External serrations Lock Washers

Größe		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=Nenngröße	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
Gleichstrom	max=Nenngröße	3.6	4.5	5.5	6	7	8	10	11	12.5	15
Gleichstrom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Anzahl der Zähne	min	9	9	9	9	10	11	11	12	14	14
pro 1000 Einheitenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Für Nenngewindedurchmesser		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Größe		10.5	13	15	17	19	21	23	25	28	31
d	min=Nenngröße	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=Nenngröße	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Anzahl der Zähne	min	16	16	18	18	18	20	20	20	22	22
pro 1000 Einheitenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Für Nenngewindedurchmesser		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Kernstärken

Die M3-Sicherungsscheiben mit Außenverzahnung können vor allem aufgrund ihrer zahlreichen starken Eigenschaften in vielen Szenarien eingesetzt werden.

(1) Anti-Vibration und Anti-Lockerung

Die M3-Sicherungsscheiben mit Außenverzahnung sind ein professionelles Werkzeug zur Vibrationsfestigkeit. Seine äußere Zahnstruktur wurde speziell entwickelt, um „das Lösen von Befestigungselementen in einer vibrierenden Umgebung zu verhindern“, insbesondere bei Geräten mit dynamischen Belastungen und kontinuierlicher Bewegung.

(2)Elektrische Erdung

Die scharfen Zähne können die Oxidschicht oder Beschichtung auf der Metalloberfläche leicht durchdringen und so einen stabilen elektrischen Pfad schaffen.

(3) Weltraumfreundlich

Für den Innenbereich von Präzisionsgeräten können die M3-Sicherungsscheiben mit Außenverzahnung direkt unter dem Kopf des Befestigungselements installiert werden und beanspruchen nahezu keinen zusätzlichen Platz.

(4) Materialoptionen sind verfügbar

Abhängig von der spezifischen Anwendungsumgebung können Menschen unterschiedliche Materialien auswählen. Federstahl hat eine hohe Festigkeit und Edelstahl ist rostbeständig, wodurch er für verschiedene Szenarien geeignet ist.

M3 External serrations Lock Washers
