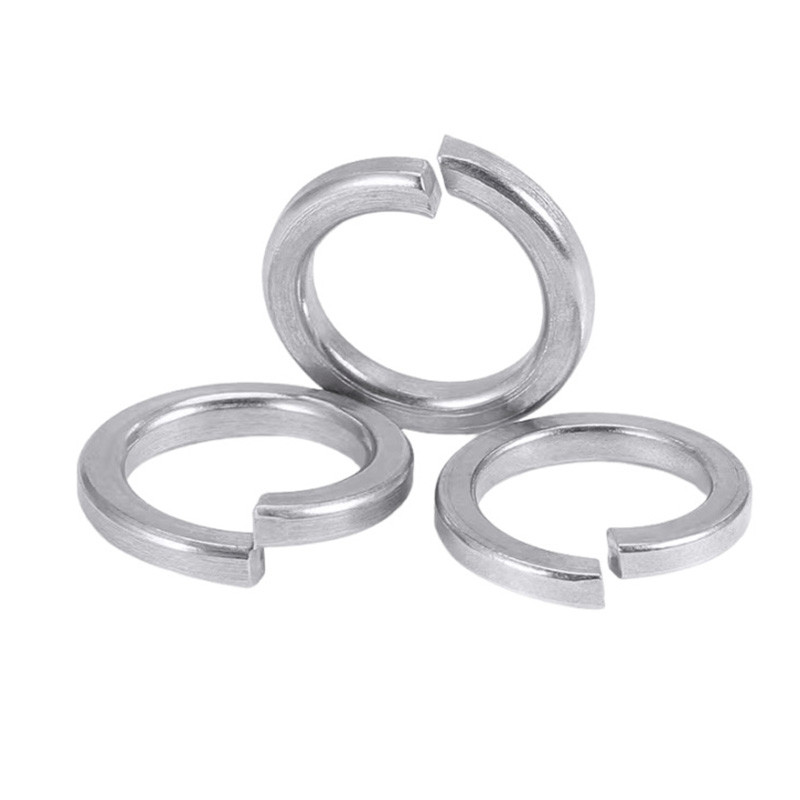

Sicherungsscheibe mit hohem Kragen

Die auf Lager befindlichen Xiaoguo®-Sicherungsscheiben mit hohem Kragen sind einfach zu installieren. Sie erfordern während des Einsatzes keine zusätzlichen Spezialwerkzeuge, weisen geringe Bedienungsschwierigkeiten auf, werden von den Arbeitern schnell akzeptiert und sind zudem wartungsfreundlich.

Anfrage absenden

Produktbeschreibung

Die Sicherungsscheiben mit hohem Kragen haben nicht alle das gleiche Design. Sie werden in der Regel an unterschiedliche Anforderungen angepasst und es gibt verschiedene Typen. Hier sind die fünf häufigsten Typen:

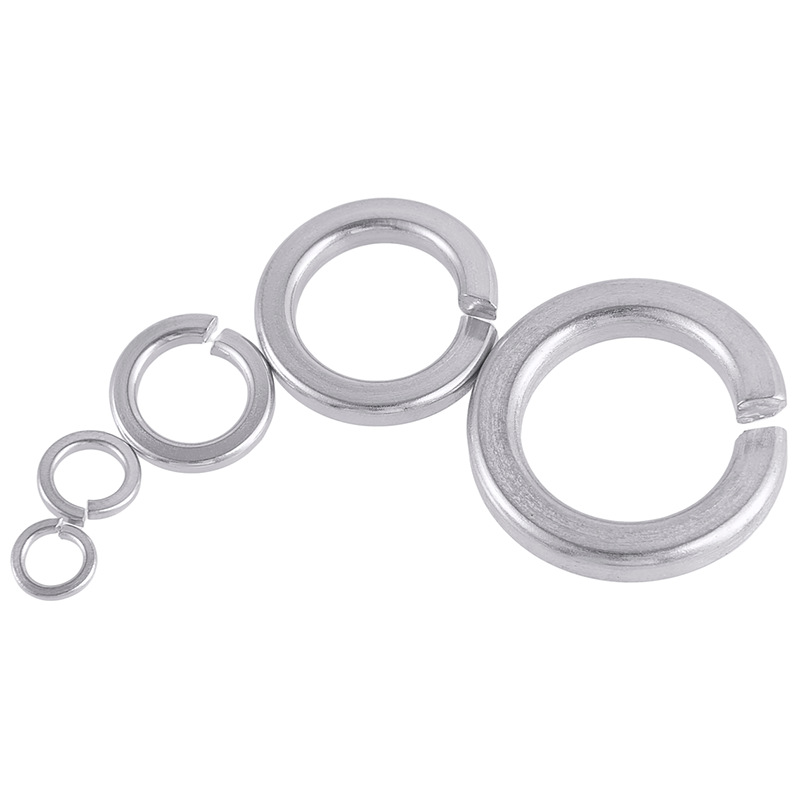

（1）Einzelring-Standardtyp (am häufigsten DIN 127 / GB 93)

Die traditionelle offene Spiralfederscheibe, bestehend aus einem Metallring mit einer Öffnung. Geeignet für die meisten Lockerungsschutzanwendungen mit geringer bis mittlerer Belastung und außerdem die gebräuchlichste und am weitesten verbreitete Sicherungsscheibe mit hohem Kragen auf dem Markt.

(2) Doppelring für schwere Beanspruchung (DIN 128)

Es verfügt über zwei Ringe, einen mehr als der Standardtyp. Es weist eine größere Elastizität und eine bessere Vibrationsfestigkeit auf. Es wird in schweren Maschinen, Fahrzeugchassis und Bereichen mit starken Vibrationen eingesetzt.

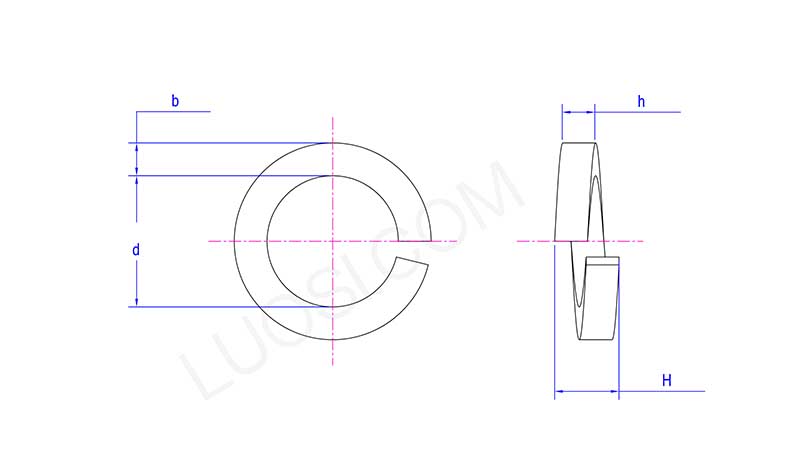

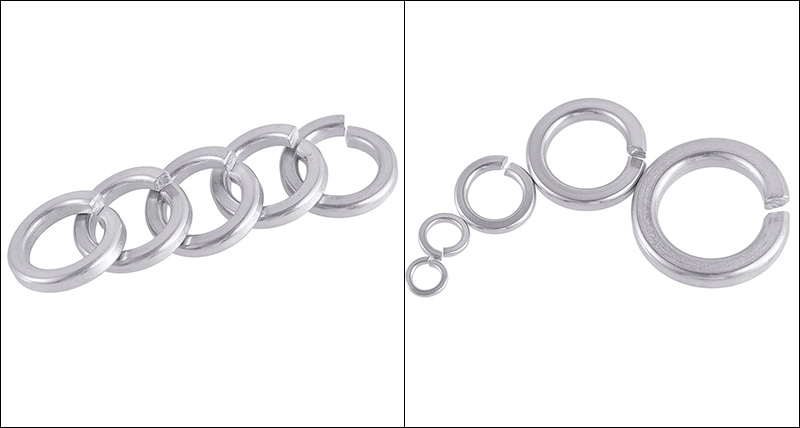

High Collar Lock Washer

Mo	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
T min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
Std. min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3)Wellenförmige Federscheiben

Sie sind nicht spiralförmig, sondern wellenförmig mit mehreren Spitzen und Tälern. Sie werden dort eingesetzt, wo der Platz extrem begrenzt ist, aber dennoch Elastizität erforderlich ist, beispielsweise beim Aufbringen von Vordruck auf Lager.

(4) Scheibenförmige Federscheibe (Belleville-Unterlegscheibe)

Seine Form ist konisch und ähnelt einer kleinen Schüssel. Es hält extrem hohem Druck stand und wird an Orten eingesetzt, die einen hochfesten Federausgleich erfordern, wie z. B. Wärmeausdehnung und -kontraktion, Verschleißausgleich usw.

(5) Zahnscheibe (Innenverzahnung / Außenverzahnung, DIN 6797 / DIN 6798)

Es verfügt über eine Verzahnung am Rand und greift nach dem Anziehen in die Oberfläche des Werkstücks ein, wodurch eine hervorragende Rutschfestigkeit gewährleistet wird. Es wird hauptsächlich in Bereichen verwendet, in denen elektrische Leitfähigkeit erforderlich ist (z. B. Erdungskabel) oder um das Lösen kleiner Schrauben zu verhindern.

Gemeinsame Materialien

Die Sicherungsscheibe mit hohem Kragen benötigt eine gute Elastizität und die Fähigkeit, die Elastizität aufrechtzuerhalten. Daher ist die Auswahl der Materialien sehr wichtig. Hier sind einige gängige Arten von Materialien:

Federstahl (65Mn / 70 Stahl / 82B)

Ein gängiges Material mit der höchsten Bestellquote, gutem Preis-Leistungs-Verhältnis und hervorragender Elastizität. 65Mn ist das am häufigsten verwendete Material für Sicherungsscheiben mit hohem Kragen und einer Härte von typischerweise 42 bis 50 HRC (ca. 420 bis 510 HV). Diese Härte reicht aus, um die Elastizität beizubehalten und gleichzeitig unwahrscheinlich zu sein, dass es bricht.

Edelstahl SUS304 / SUS316

Der Edelstahl 304 wird hauptsächlich in feuchten Bereichen, im Freien oder in Bereichen mit Reinigungsanforderungen (Lebensmittelausrüstung, medizinische Geräte) verwendet. Der Edelstahl 316 ist beständiger gegen Chloridionenkorrosion und wird im Schiffsbau und in der chemischen Industrie eingesetzt.

Kohlenstoffstahl (08F / 10# / 45#)

Wird für unkritische Teile mit geringer Belastung verwendet. Die elastische Oberflächenbehandlung erfordert eine Verzinkung zum Rostschutz.
