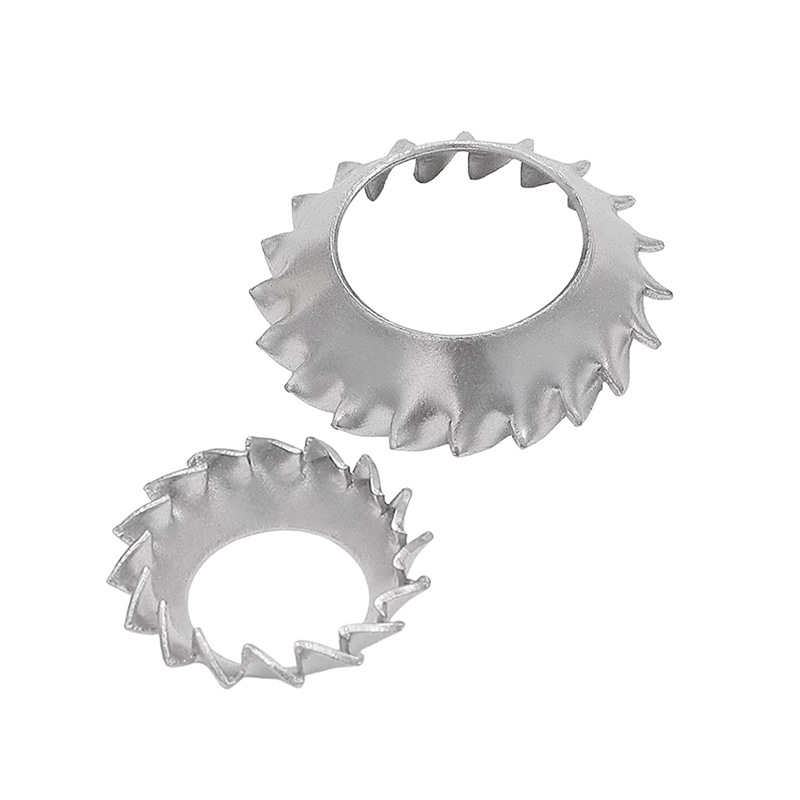

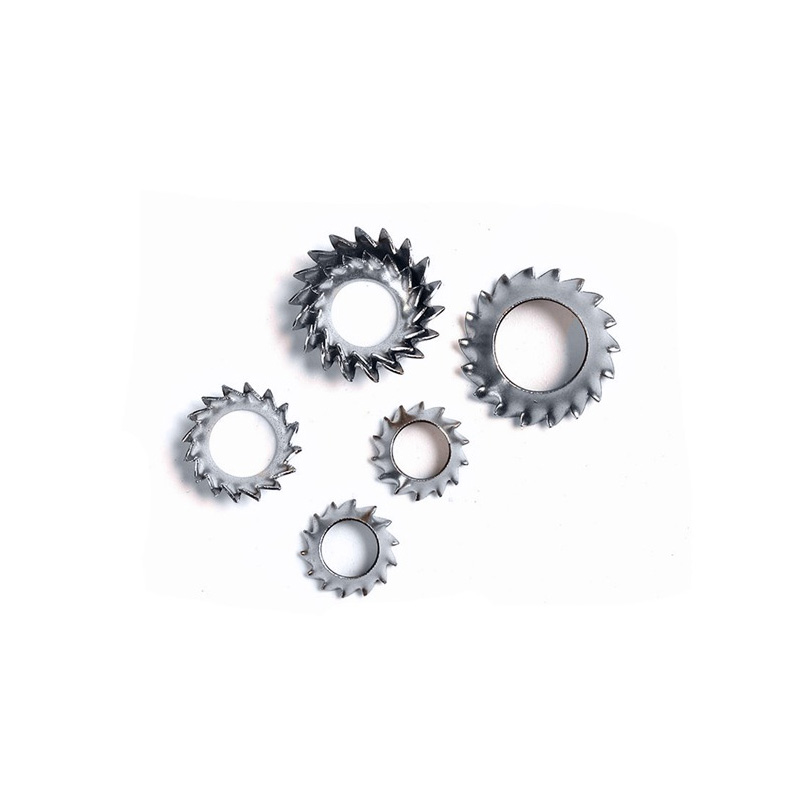

Außenverzahnte konische Sicherungsscheiben

Die von der Xiaoguo®-Fabrik hergestellten konischen Sicherungsscheiben mit Außenverzahnung weisen eine extrem hohe Vibrationsfestigkeit auf. Die scharfen Außenzähne greifen in die umgebenden Materialien ein, bilden eine Verriegelung und lösen sich auch in einer Umgebung mit starken Vibrationen nicht.

Anfrage absenden

Produktbeschreibung

Das Funktionsprinzip der konischen Sicherungsscheiben mit Außenverzahnung kann in drei miteinander verbundene Mechanismen zerlegt werden: konisches elastisches Vorspannen, mechanische Verriegelung mit Außenverzahnung und versenktes Flachstecken.

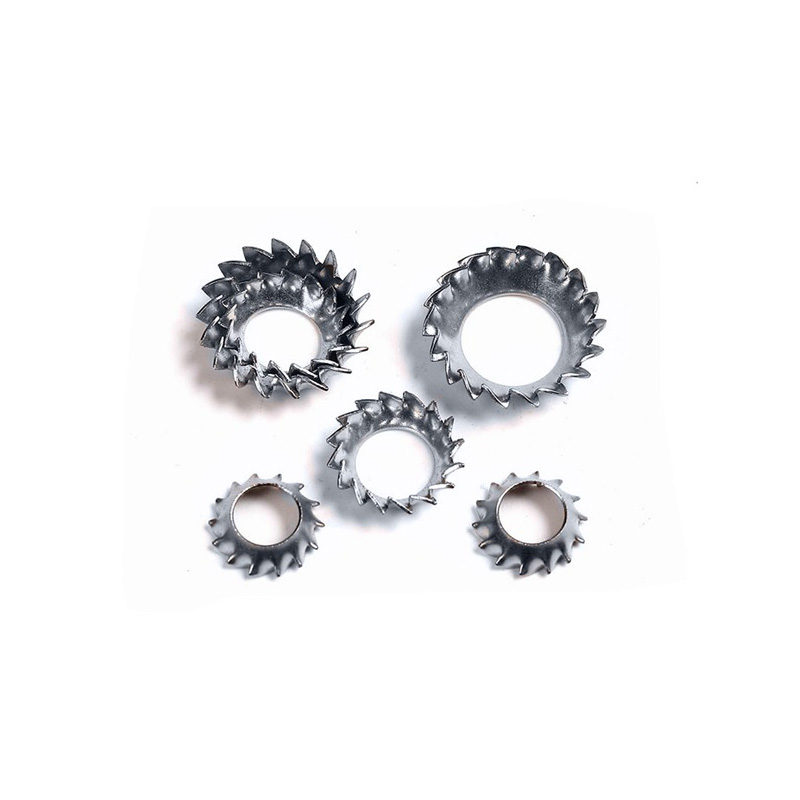

External Tooth Serrated Conical Lock Washers

Konische Federvorspannung

Die gezahnten konischen Sicherungsscheiben mit Außenverzahnung haben im freien Zustand eine flache Schalenform (konisch) und eine bestimmte natürliche Höhe.

Zu Beginn des Anziehvorgangs wurde die Unterlegscheibe in die Aussparung gedrückt und die konische Struktur allmählich abgeflacht.

Die abgeflachte Unterlegscheibe ist trotz Kompression stets bestrebt, in ihre ursprüngliche konische Form zurückzukehren und erzeugt so kontinuierlich eine axiale Federkraft.

Diese elastische Kraft wirkt zwischen Schraubenkopf und Werkstück, sorgt für eine konstante Vorspannung des Gewindes und gleicht kleine Lücken aus, die durch Wärmeausdehnung, Verschleiß oder Materialverformung entstehen.

Mechanische Verriegelung mit Außenzahn

Am Außenumfang der konischen Sicherungsscheiben mit Außenverzahnung befindet sich eine Reihe scharfer Radialzähne.

Wenn die Unterlegscheibe abgeflacht wird, greifen diese Außenzähne in die Oberfläche des Werkstücks und erzeugen so mehrere mechanische Eingriffe.

Nach dem Eingreifen der Zähne kommt es einer Verdrehsicherung zwischen der Unterlegscheibe und dem Werkstück gleich.

Dieser mechanische Verriegelungsmechanismus kann einer Lockerung durch Vibration, Stöße und dynamische Belastungen wirksam widerstehen.

Versenkter, bündiger Sitz

Die konische Oberfläche der konischen Sicherungsscheiben mit Außenverzahnung entspricht der konischen Oberfläche des Standard-Senkkopfschraubenkopfes.

Nach der Montage wird die Unterlegscheibe vollständig in die Aussparung des Werkstücks eingeführt und der Kopf der Schraube befindet sich auf gleicher Höhe mit der Oberfläche des Werkstücks oder liegt etwas darunter.

Dadurch wird sichergestellt, dass die Montageoberfläche glatt und flach ist, keine Vorsprünge aufweist, bei Berührung keine Beschwerden verursacht, andere Komponenten nicht beeinträchtigt und der Eingriff zwischen den Zähnen und dem Werkstück nicht beeinträchtigt wird.

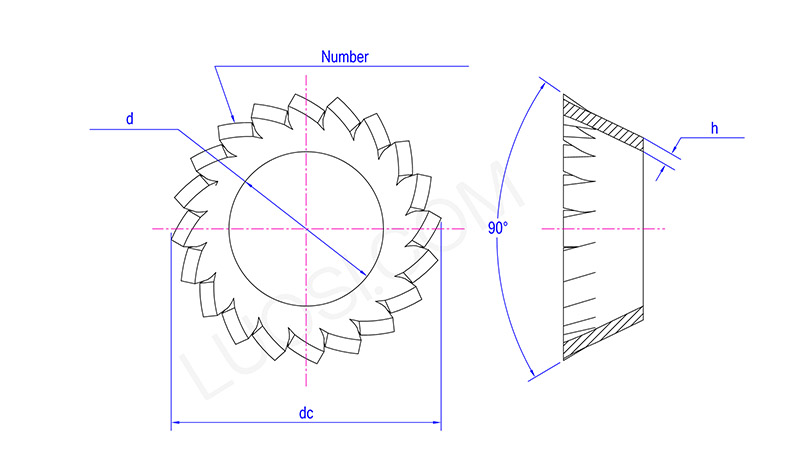

Mo	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
T min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
Gleichstrom	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Anzahl Anzahl Zähne min	10	12	12	14	14	16	18	20	26	28	30

Häufig gestellte Fragen beantwortet

(1) Sind Härte und Drehmoment stabil?

Alle gezahnten konischen Sicherungsscheiben mit Außenverzahnung werden durch Wärmebehandlung hergestellt. Härte, Elastizität und Haltemoment werden bei Chargenbestellungen stabil gehalten.

(2) Bieten Sie kostenlose Muster an?

A: Wir können kostenlose Standardmuster anbieten, der Käufer muss nur die Frachtkosten tragen.

（3）Wie hoch ist Ihr MOQ für Standard- und Sondergrößen?

Standardgrößen unterstützen kleine Probebestellungen. Kundenspezifische, nicht standardmäßige Artikel benötigen eine kleine MOQ, wir akzeptieren Musterbestellungen und Massenproduktion.
