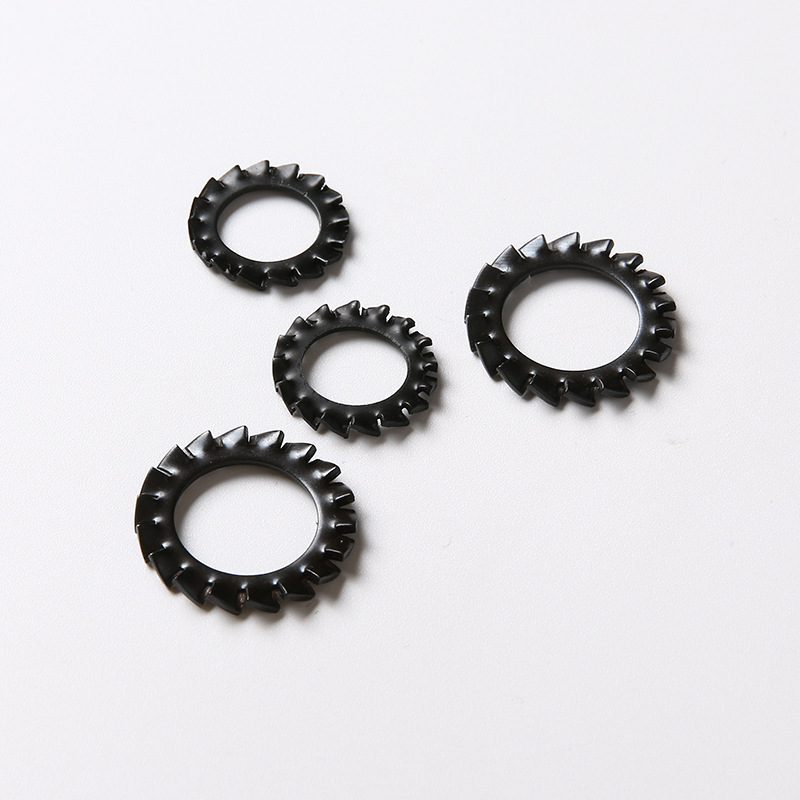

Sicherungsscheiben mit Außenverzahnung

Das Muster der Xiaoguo®-Sicherungsscheiben mit Außenverzahnung kann eine vorteilhafte elektrische Erdung bieten. Die äußeren Zähne der Dichtung können während des Gebrauchs die Oxidschicht oder Beschichtung zerkratzen und so eine stabile Metallkontaktbahn schaffen, die für den Anschluss von Elektroschränken genutzt werden kann.

Anfrage absenden

Produktbeschreibung

Das Material der Sicherungsscheiben mit Außenverzahnung bestimmt direkt deren Klemmkraft, Rostschutzfähigkeit und Einsatzumgebung.

(1) Federstahl

Gängige Sorten: 65Mn, C67S, SK5

Härte: HRC 40–50

Eigenschaften: Die Elastizität ist am besten und die Beißkraft ist am stärksten; die Zähne sind scharf und können tief in die Metalloberfläche eindringen; Der Preis ist niedrig und das Preis-Leistungs-Verhältnis hoch.

Nachteile: Blanker Stahl neigt zum Rosten und erfordert eine Oberflächenbehandlung; Es ist nicht für feuchte oder korrosive Umgebungen geeignet.

Anwendbare Szenarien: Die aus Federstahl gefertigten Sicherungsscheiben mit Außenverzahnung eignen sich für die allgemeine Industrie, Automobile, mechanische Montage und trockene Innenumgebungen.

Oberflächenbehandlung der Beschichtung: Galvanisierung (innen), Dacromet (außen)

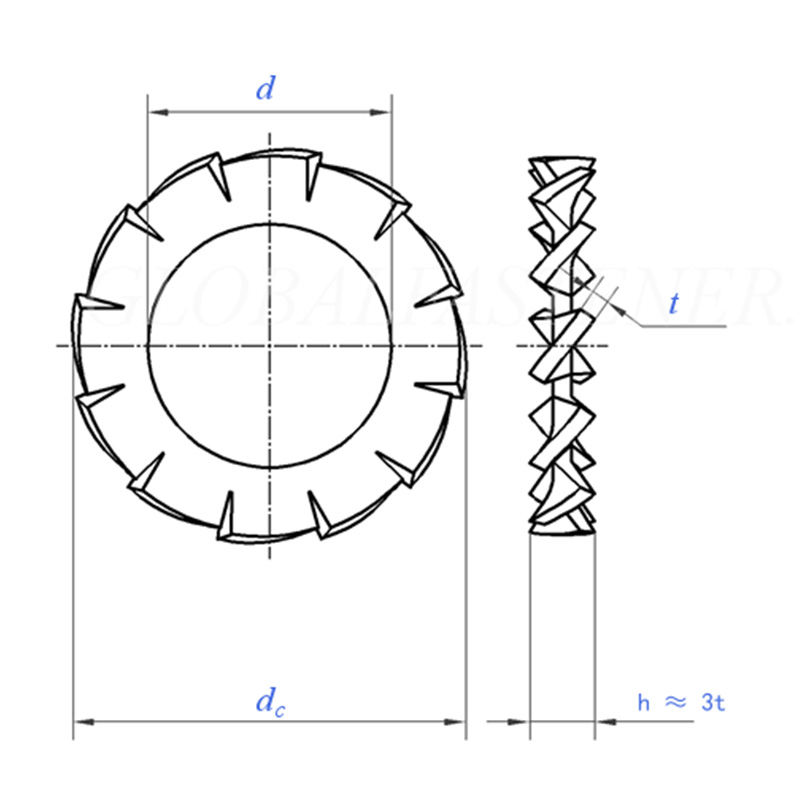

External Serrations Lock Washers

Größe		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=Nenngröße	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
Gleichstrom	max=Nenngröße	3.6	4.5	5.5	6	7	8	10	11	12.5	15
Gleichstrom	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Anzahl der Zähne	min	9	9	9	9	10	11	11	12	14	14
pro 1000 Einheitenkg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Für Nenngewindedurchmesser		M1.6	M2	M2,5	M3	M3,5	M4	M5	M6	M7	M8

Größe		10.5	13	15	17	19	21	23	25	28	31
d	min=Nenngröße	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=Nenngröße	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Anzahl der Zähne	min	16	16	18	18	18	20	20	20	22	22
pro 1000 Einheitenkg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Für Nenngewindedurchmesser		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2)Edelstahl

①A2 (Edelstahl 304)

Härte: ca. HRC 25–35 (weicher als Federstahl)

Eigenschaften: Universelle Korrosionsbeständigkeit, gute Rostschutzfähigkeit; rostfrei; keine zusätzliche Beschichtung erforderlich; Die Bisskraft ist nicht so stark wie die von Federstahl, reicht aber für allgemeine Vibrationen aus.

Anwendungsszenarien: feuchte Umgebungen, Lebensmittelausrüstung, medizinische Geräte, allgemeiner Rostschutz im Innen- und Außenbereich

②A4 (Edelstahl 316)

Härte: ca. HRC 25–35

Eigenschaften: Enthält Molybdän, beständiger gegen Chloridionenkorrosion, beständig gegen Salznebel, beständig gegen Meerwasser, beständig gegen Chemikalien. ； Die Kosten sind 30–50 % höher als bei 304.

Anwendbare Szenarien: Die Sicherungsscheiben mit Außenverzahnung aus Edelstahl 316 eignen sich für den Schiffsbau, Schiffe, Küstenanlagen und Chemieanlagen.

(3) Phosphorbronze

Bezeichnung: CuSn8, PB

Härte: Ungefähr HRC 20–30 (niedriger)

Eigenschaften: Funkenfrei (explosionsgeschützt); nicht magnetisch; gute Leitfähigkeit; korrosionsbeständig (aber nicht so gut wie 316); geringe Festigkeit, nicht für hohe Belastung geeignet.

Anwendbare Szenarien: Explosionsgeschützte Umgebung, elektrische Erdung, magnetempfindliche Instrumente

(4) Messing

Modellnummer: H62, H65

Härte: Niedrig (ca. HRC 10–20)

Eigenschaften: Leitfähig, wärmeleitend; goldenes Aussehen, dekorativ; Die Rostbeständigkeit ist durchschnittlich; Die Zähne haben eine geringe Festigkeit und sind anfällig für Abnutzung.

Anwendbare Szenarien: Niederspannungs-Elektro-, Sanitär-, Pneumatikanschlüsse, dekorative Baugruppen

FAQ

（1）Was ist die maximale Temperatur für Sicherungsscheiben mit Außenverzahnung?

Federstahl mit Verzinkung ist grundsätzlich für den Temperaturbereich von -20°C bis +120°C geeignet; Edelstahl A2/A4 ist bis -200°C bis +300°C einsetzbar.

(2) Welches Material eignet sich am besten für die elektrische Erdung?

Die Erdung erfordert, dass die Zähne die Lack- oder Oxidschicht durchdringen können, um einen leitenden Pfad zu bilden. Es können Edelstahl A2/A4 und Phosphorbronze verwendet werden.

(3) Haben Sicherungsscheiben mit Außenverzahnung magnetische Eigenschaften?

Federstahl ist magnetisch, während Edelstahl A2/A4 nahezu keinen Magnetismus aufweist (er kann nach Kaltbearbeitung einen schwachen Magnetismus aufweisen) und Phosphorbronze und Messing völlig unmagnetisch sind.
