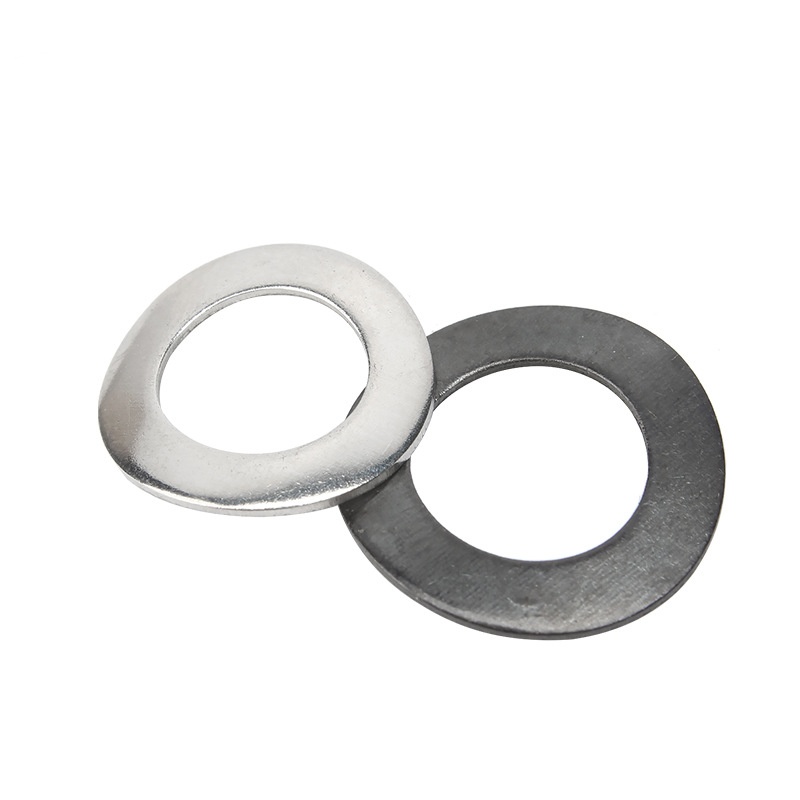

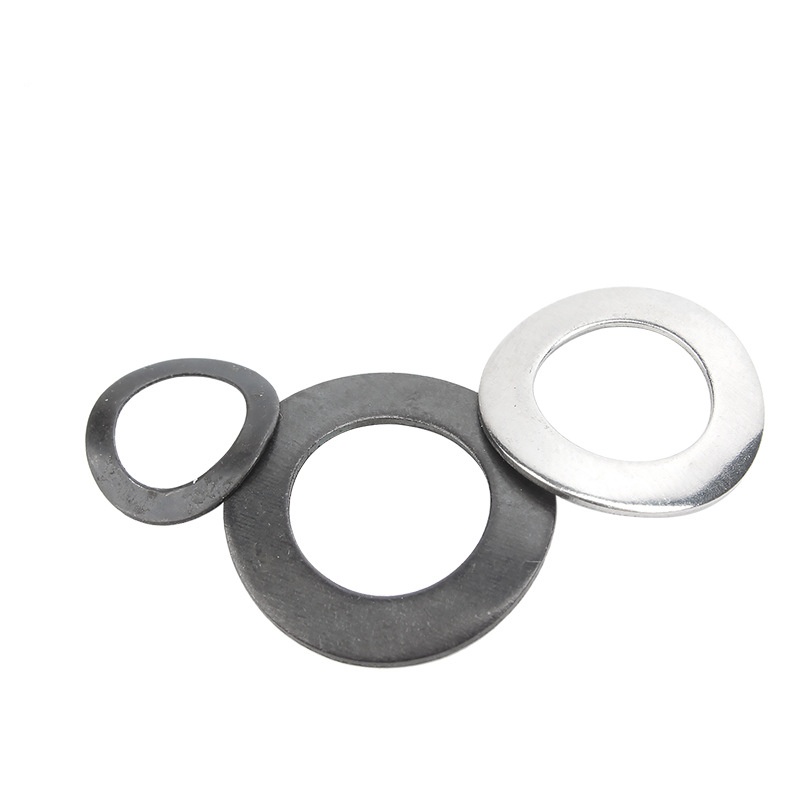

DIN137A gebogene Federscheibe

Die von Xiaoguo® Factory hergestellten gebogenen Federscheiben DIN137A haben ein einzigartiges Design. Diese Konstruktion kann eine stabile axiale Vorspannkraft zwischen Komponenten wie Lagern bereitstellen, axiales Spiel eliminieren, ein Wackeln der Unterlegscheiben verhindern und somit eine Beeinträchtigung der Gesamtnutzung verhindern.

Anfrage absenden

Produktbeschreibung

Die gebogene Federscheibe DIN137A ist eine elastische Metalldichtung mit einer einzelnen oder mehreren bogenförmigen Biegestruktur. Es erzeugt durch seine eigene Bogenverformung eine elastische Vorspannkraft und wird unterhalb der Schrauben und Muttern montiert. Es wird verwendet, um den Spalt in der Verbindung von Befestigungselementen zu beseitigen, die Vorspannkraft aufrechtzuerhalten, Wärmeausdehnung oder Verschleiß auszugleichen und mäßigen Vibrationen standzuhalten.

Name	DIN137A gebogene Federscheibe
Material	Edelstahl/legierter Stahl/Kohlenstoffstahl/Messing/Federstahl
Standards	DIN137A
Faden	Metrisch/metrisch
Größen	M2-M12
Beenden	Zink/Schwarz/Natur/andere
Anpassbar	JA
Probe	JA

Struktureinführung

Wie sieht der Aufbau einer gebogenen Federscheibe DIN137A aus? Vereinfacht ausgedrückt handelt es sich um einen kleinen Metallring in Bogenform.

【Gesamtform】

Die gebogene Federscheibe DIN137A ist keine normale Unterlegscheibe. Wenn Sie es in der Hand halten, werden Sie feststellen, dass es sich von selbst ausbeult und nicht flach bleibt. Abhängig von der Art der Ausbuchtung gibt es hauptsächlich zwei Strukturen:

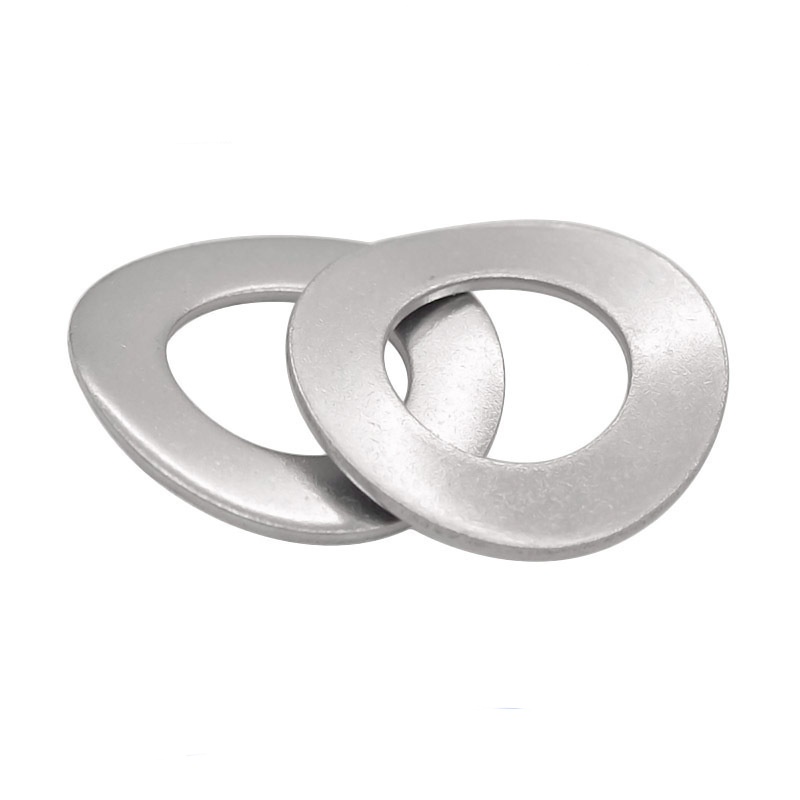

（1）Einwellige Bogenform (wie eine kleine Bogenbrücke)

Die gesamte Unterlegscheibe hat die Form eines einzigen Bogens, wobei die Mitte höher und die Seiten niedriger sind, was einer Mini-Bogenbrücke ähnelt. Im freien Zustand ist seine natürliche Höhe viel größer als seine Dicke. Wenn es abgeflacht ist, erzeugt es einen umgekehrten Schub.

(2)Mehrwellig (wie gewellte Kartoffelchips)

Die Scheibe hat zwei oder sogar mehr Wellen, wobei sich die Spitzen und Täler abwechseln und sich um den Umfang schlängeln. Wenn diese Struktur komprimiert wird, ist die Verformung nicht so stark wie die einer einzelnen Welle, aber die Elastizität ist gleichmäßiger.

Bei diesen beiden Arten von Unterlegscheiben handelt es sich jeweils um vollständige Kreisringe mit einem Loch in der Mitte und ohne Einschnitte an den Rändern. Die Materialstärke ist durchgehend gleich.

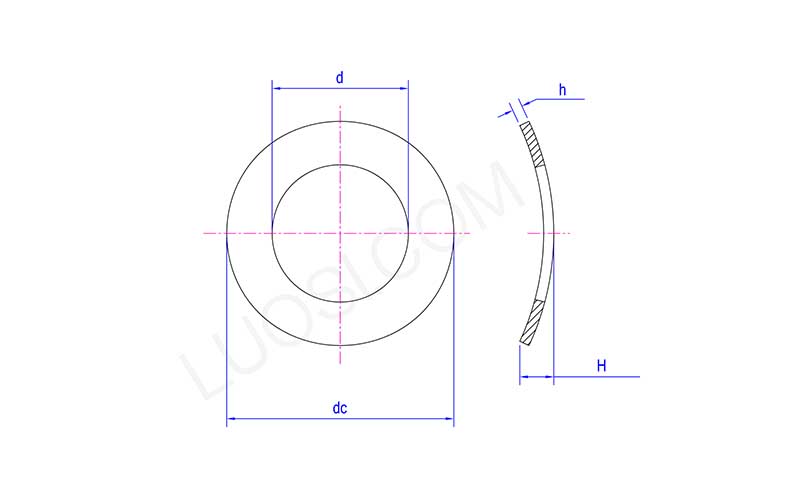

DIN137A Curved Spring Washer

Mo	ɸ2	ɸ2,5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d max	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
DC min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
DC max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Wichtige Strukturteile】

（1）Bogenförmige Kontur (Kern)

Die Dichtung ist im freien Zustand nicht flach; Stattdessen weist es eine einzelne Bogenoberfläche (wie eine Bogenbrücke) oder mehrere Wellen (wie Wellen) entlang der Kreisrichtung auf.

Diese gekrümmte/Wellenform ist die Quelle der Elastizität.

（2）Geschlossener Kreislauf ohne Schneiden

Die gebogene Federscheibe DIN137A ist ein kompletter Ring ohne Spiralschnitte.

(3) Abschnitt mit gleichmäßiger Dicke

Die Dicke der Dichtung ist über den gesamten Umfang gleichmäßig, ohne allmähliche Veränderung oder lokale Verdünnung.

(4) Verhältnis von Außendurchmesser zu Innendurchmesser

Das Verhältnis des Außendurchmessers zum Innendurchmesser beeinflusst die Steifigkeit und die Auflagefläche der Unterlegscheibe.
