Versenkte konische Sicherungsscheiben mit Außenverzahnung

Die gezahnten, versenkten konischen Sicherungsscheiben der Xiaoguo®-Fabrik haben eine eingebaute vertiefte Form. Wenn Sie sie einsetzen, liegen sie auf gleicher Höhe mit oder unter der Teileoberfläche, sodass die gesamte Außenfläche glatt und flach ist.

Anfrage absenden

Produktbeschreibung

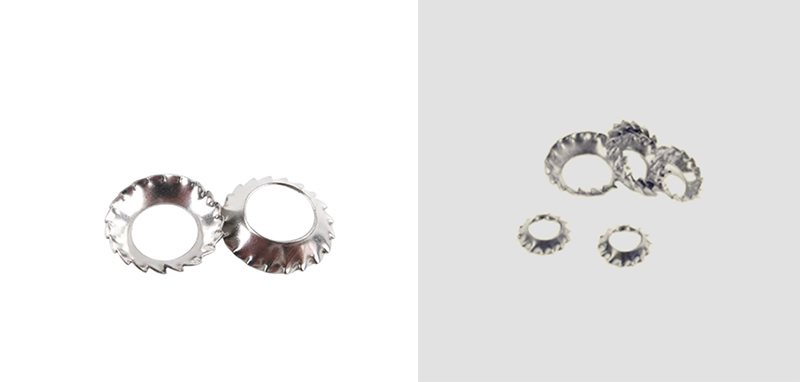

Diese gezahnten, versenkten konischen Sicherungsscheiben mit Außenverzahnung sind kegelförmige Sicherungsringe mit einem versenkten Profil und Zähnen an der Außenkante. Durch die versenkte Form passen sie direkt in versenkte Montagelöcher, sodass der Schraubenkopf bündig mit oder unter der Teileoberfläche abschließt. Beim Anziehen der Schraube drückt sich das Konusteil mit gleichmäßigem Federdruck zurück und die Außenzähne verbeißen sich in das Grundmaterial. Dadurch wird verhindert, dass sich die Befestigung löst, wenn Dinge vibrieren oder sich unter Last bewegen.

Countersunk External Tooth Serrated Conical Lock Washers

Installationsanleitung

Hier ist die Installationsanleitung für die versenkten konischen Sicherungsscheiben mit Außenverzahnung. Sie können es als Referenz für Ihren Betrieb verwenden.

(1) Auswahlspezifikationen

Passen Sie die entsprechenden Innen- und Außendurchmesser der versenkten konischen Sicherungsscheiben mit Außenverzahnung an die Spezifikationen der Senkschrauben an. Die Spezifikationen müssen konsistent sein, um zu vermeiden, dass sie zu groß oder zu klein sind, was die Passform und den Anti-Lockerungseffekt beeinträchtigen könnte.

(2) Installationsrichtung (Schlüsselpunkt)

Konische konvexe Fläche + äußere Zahnfläche zum Schraubenkopf gerichtet

Die flache Rückseite sollte fest mit der Blechoberfläche des Werkstücks verbunden sein

Nicht in umgekehrter Richtung installieren. Beim Einbau in umgekehrter Richtung gehen die elastische Vorspannung und die Zahnoberflächensperrfunktion verloren.

Countersunk External Tooth Serrated Conical Lock Washers

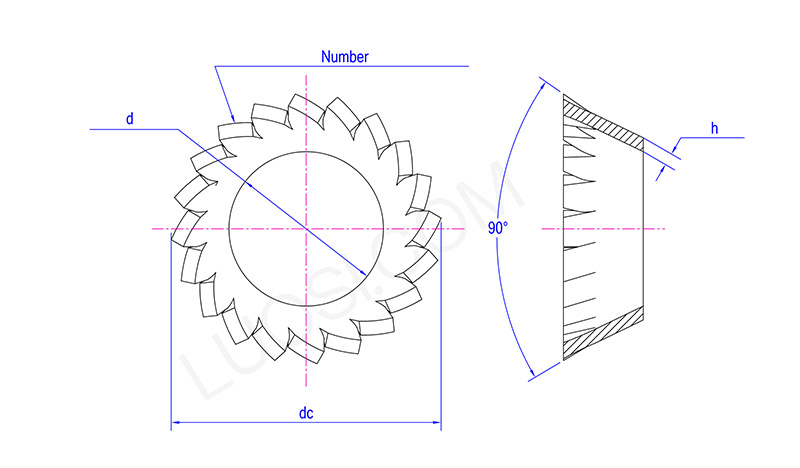

Mo	φ2,5	φ3	φ3,5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
T min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
Gleichstrom	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Anzahl Anzahl Zähne min	10	12	12	14	14	16	18	20	26	28	30

(3) Richten Sie die Unterlegscheibe richtig aus

Schieben Sie die versenkten konischen Sicherungsscheiben mit Außenverzahnung auf die Senkschraube und stecken Sie dann den gesamten Satz in das Montageloch. Der Innenkegel der Unterlegscheibe passt sich automatisch dem Winkel des Schraubenkopfes an.

(4) Zuerst handfest anziehen

Drehen Sie zunächst die Schraube von Hand. Halten Sie es flach gegen die Unterlegscheibe und stellen Sie sicher, dass es gerade ist – nicht kippen.

(5) Mit dem Standarddrehmoment festziehen

Verwenden Sie einen Schraubenschlüssel und ziehen Sie ihn mit dem üblichen Drehmoment fest. Drücken Sie ihn gerade so weit zusammen, dass der Kegel ein wenig flacher wird, sodass eine gewisse Federspannung entsteht, und lassen Sie die äußeren Zähne sanft in die Oberfläche beißen.

(6) Ein paar Dinge, auf die Sie achten sollten

Nicht zu fest anziehen – Halten Sie sich an das empfohlene Drehmoment. Verwenden Sie zum Einschlagen keinen Schlagschrauber.

Stapeln Sie niemals Unterlegscheiben – verwenden Sie nur eine pro Schraube. Das Stapeln erzeugt einen ungleichmäßigen Druck, verbiegt die Unterlegscheibe und beeinträchtigt ihre Verriegelungsfähigkeit.
