Konische Sicherungsscheibe

Bei der Konusscheibe handelt es sich um eine konische Unterlegscheibe mit Zahnstruktur. Beim Anziehen des Befestigungselements übt die konische Sicherungsscheibe Druck in axialer Richtung aus, wodurch die Verbindung mit der Oberfläche fester wird und die Wahrscheinlichkeit eines Lösens geringer ist. Die von Xiaoguo® hergestellten selbstsichernden Muttern und hochfesten Unterlegscheiben erfüllen die strengen Sicherheitsanforderungen kritischer Anwendungen.

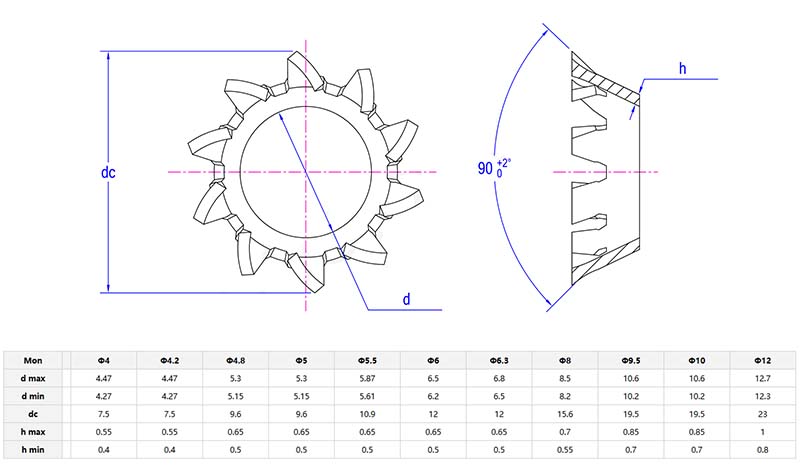

Modell:IFI 532-4-1982

Anfrage absenden

Produktbeschreibung

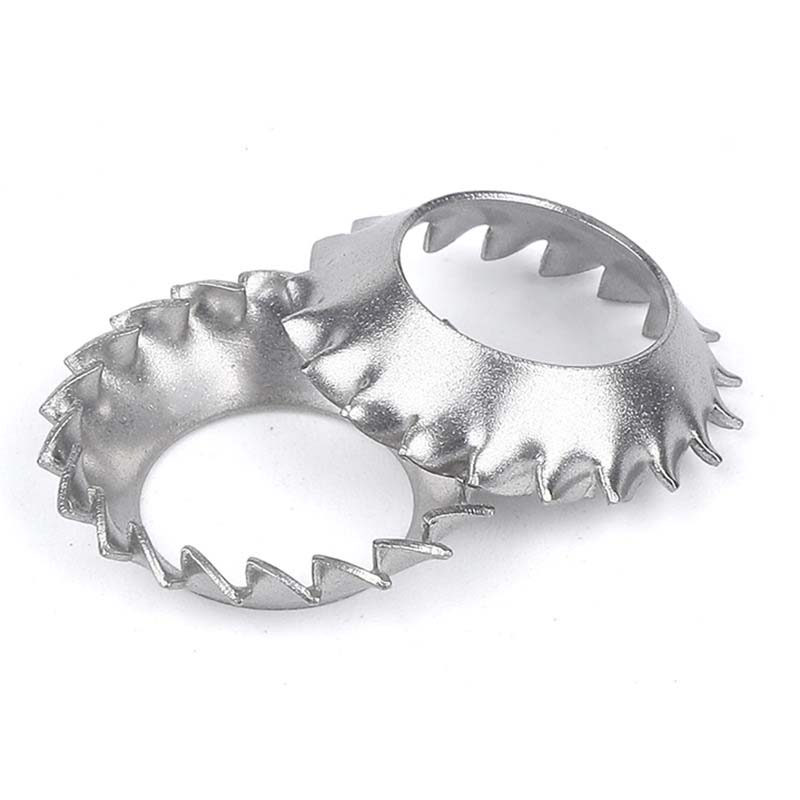

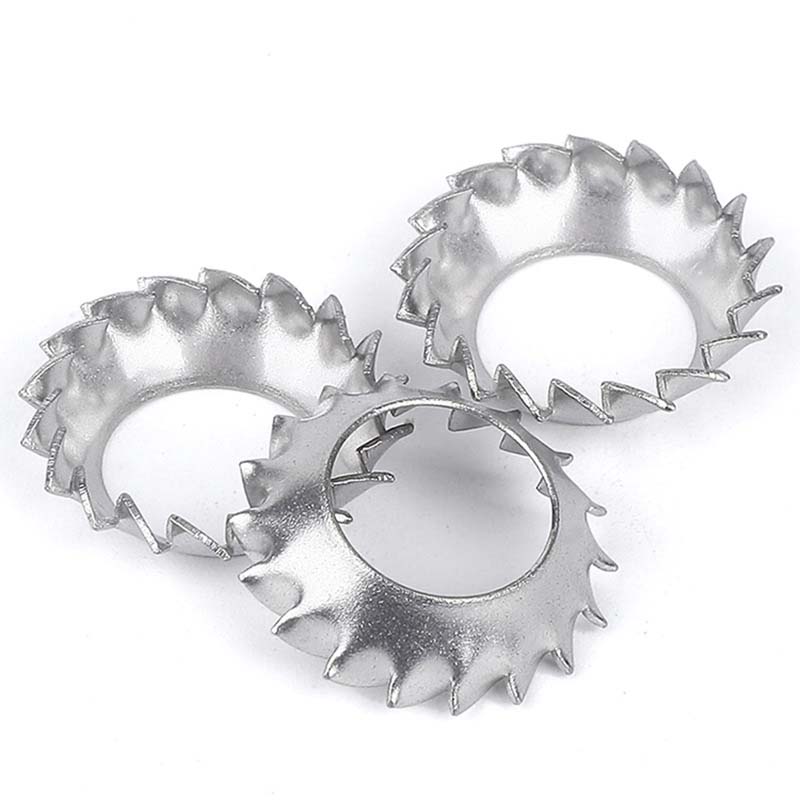

DerKegelsicherungsscheibeist entweder aus Kohlenstoffstahl oder Edelstahl gefertigt. Diese Materialien machen es robust und weniger anfällig für Rost. Durch die Wärmebehandlung werden einige Versionen härter (erreichen 40–50 auf der HRC-Skala), wodurch sie besser für den harten Einsatz geeignet sind. Edelstahltypen (z. B. Güteklasse 304 oder 316) eignen sich gut für feuchte Umgebungen oder chemische Bereiche, da sie Rost besser widerstehen.

Der Stahl ist etwas federnd, so dass sich die Kegelsicherungsscheibe biegen kann, ohne zu brechen. Dadurch bleibt es auch bei wechselnden Temperaturen dicht. Sie sind präzise gestanzt, um eine gleichbleibende Dicke zu gewährleisten, und verfügen über eine Verzahnung in der richtigen Tiefe für besseren Halt. Dank dieser Eigenschaften funktioniert es bei Temperaturen von eiskalt (-50 °C) bis ziemlich heiß (300 °C).

Anwendungen

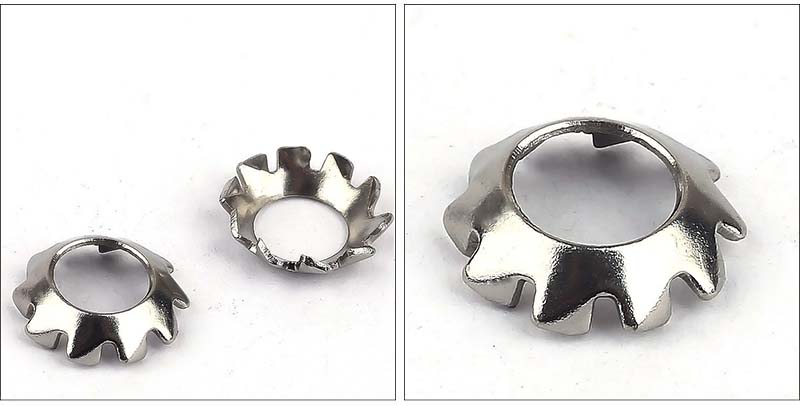

Cone Lock Washer

DerKegelsicherungsscheibeist ein Muss an Orten wie Automotoren, Flugzeugteilen und Baumaschinen, wo das Stoppen von Vibrationen äußerst wichtig ist. Es hält Schraubverbindungen in Pumpen, Turbinen und Schienensystemen fest und hilft so, größere Ausfälle zu vermeiden. In HVAC-Anlagen hält es die Kompressorhalterungen stabil und in Projekten für erneuerbare Energien (wie Windkraftanlagen) sorgt es für die Sicherheit aller Dinge. Es eignet sich nicht nur für Großindustrien, auch Heimwerkerprojekte nutzen es zur Befestigung von Möbeln oder Maschinen. Ingenieure mögen es, weil es sowohl drückende (axiale) als auch seitliche (radiale) Kräfte gleichzeitig bewältigen kann, wodurch es sich gut für Teile eignet, die sich viel bewegen oder drehen.

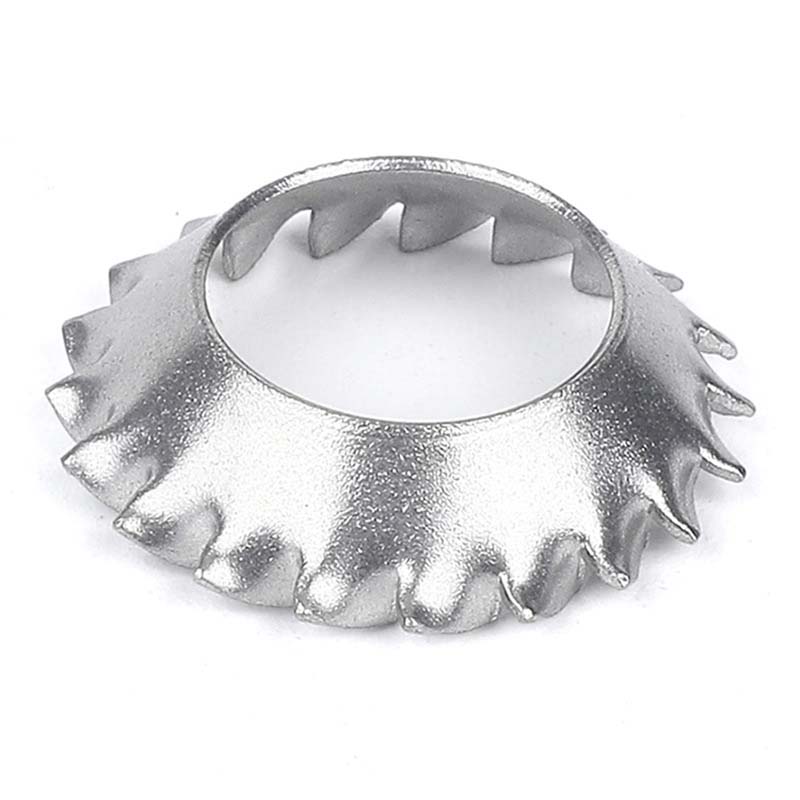

Cone Lock Washer

Vorteile

F: Wie funktioniert das?KegelsicherungsscheibeVerhindern Sie im Vergleich zu Federscheiben, dass sich Dinge lockern?

A: Federscheiben sind auf den Auf- und Abdruck (Axialwiderstand) angewiesen, um fest zu bleiben, aber die Kegelsicherungsscheibe nutzt seitliche Reibung. Seine abgeschrägten Seiten greifen sowohl in den Schraubenkopf/die Mutter als auch in die Oberfläche, an der er befestigt ist, und schaffen so eine mechanische Verriegelung, die Drehkräften und Vibrationen besser entgegenwirkt. Wenn Sie die Schraube festziehen, erhöht die konische Form die Klemmkraft, wodurch der Halt beim Festziehen stärker wird. Tests zeigen, dass konische Sicherungsscheiben hin- und hergehende Belastungen (zyklische Belastungen) bis zu 40 % besser bewältigen als Federscheiben. Für wirklich wichtige Verbindungen können Sie für zusätzliche Sicherheit auch Schraubensicherungskleber verwenden.
