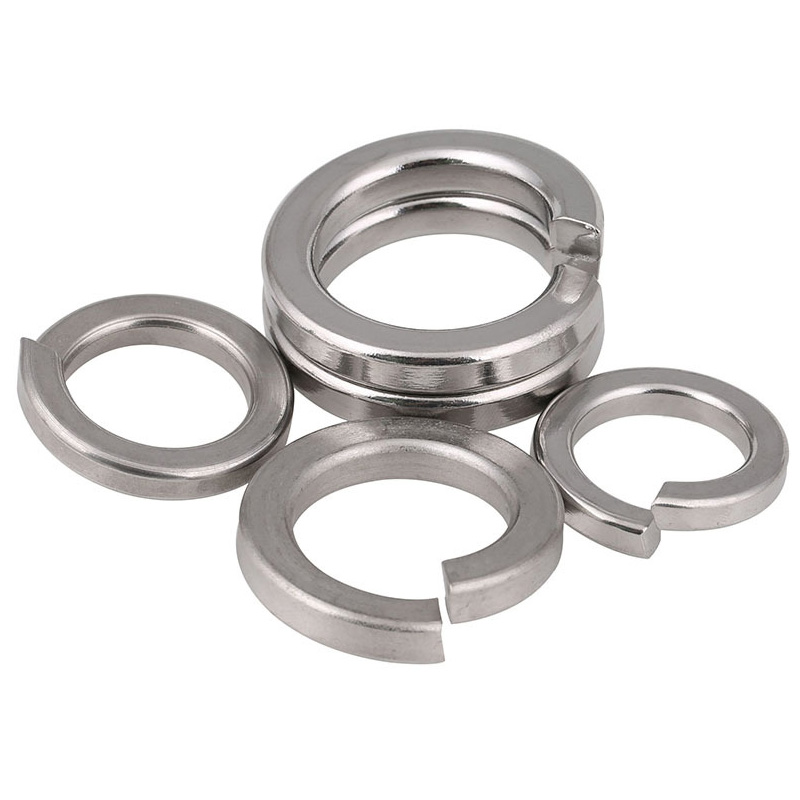

Kragensicherungsscheibe

Im Vergleich zu anderen Arten von Anti-Lockerungsteilen haben die von Xiaoguo® Factory hergestellten Kragen-Sicherungsscheiben eine geringere Dicke. Im Einsatz sparen sie mehr Platz und nehmen weniger Platz ein, wodurch sie sich für kompakte Strukturen eignen.

Anfrage absenden

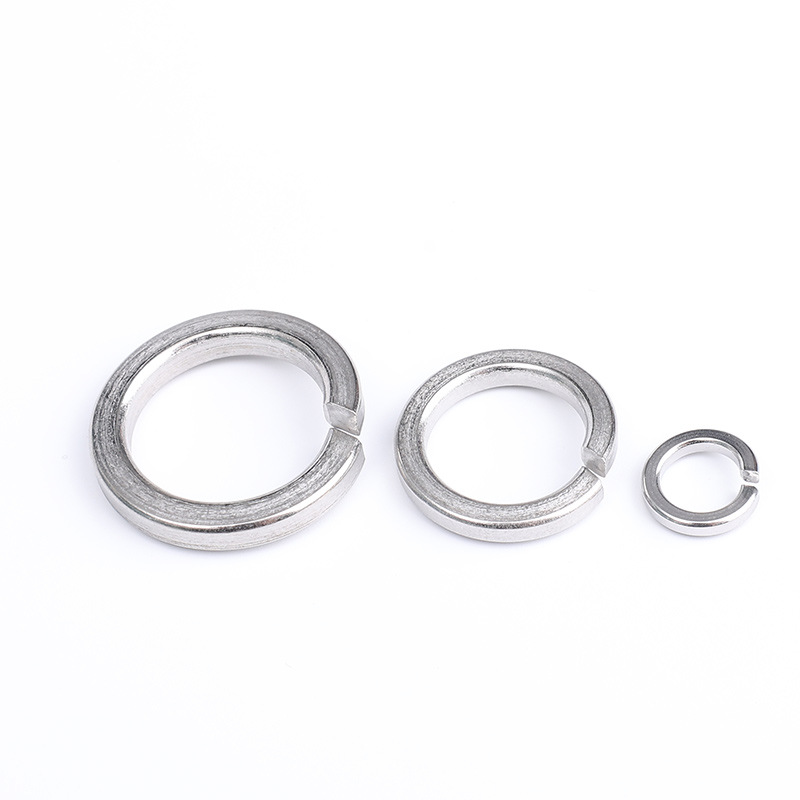

Produktbeschreibung

Der Grund dafür, dass die Sicherungsscheibe Platz sparen kann, ohne die Sicherungswirkung zu beeinträchtigen, liegt in der präzisen Trennung ihrer Dicke und des Außendurchmesserdesigns von ihrer Funktion: Der Außendurchmesser wird kleiner gemacht, um den Einbau in engen Räumen zu erleichtern, während die Dicke dicker gemacht wird, um den möglichen Verlust der Sicherungskraft nach Reduzierung des Außendurchmessers physikalisch auszugleichen.

Der Hauptgrund: Ein dünner Außendurchmesser bedeutet nicht unbedingt eine völlig dünne Form; Vielmehr handelt es sich um eine Konfiguration mit „dickem Kern und dünnen Kanten“.

（1）Außendurchmesser (OD): Kleiner

Installieren Sie es sicher in den Sacklöchern, am Ende der inneren Sechskantschrauben oder in den engen Bereichen, die von anderen Komponenten umgeben sind.

(2)Dicke: Dicker

Kompensieren Sie den möglichen Verlust der Federelastizität aufgrund der Verringerung des Außendurchmessers der Sicherungsscheibe, stellen Sie sicher, dass diese die Installationsfläche tragen kann, und stellen Sie sicher, dass die Sicherungskraft nicht verringert wird.

Collar Lock Washer

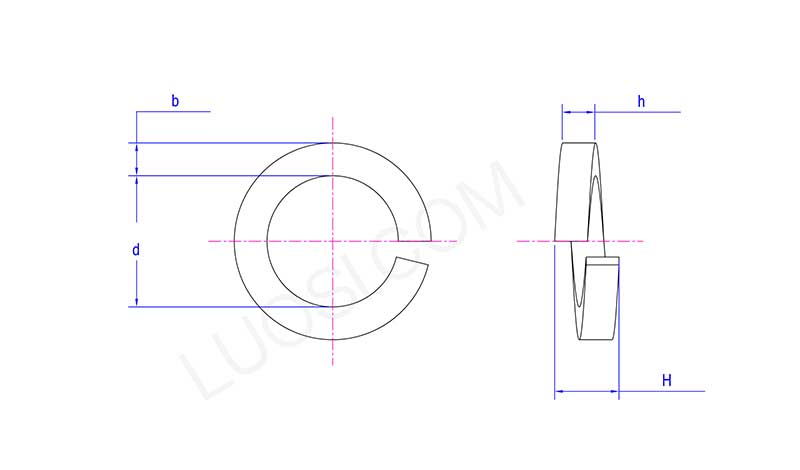

Mo	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
T min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
Std. min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Typische Anwendungsszenarien zur Platzersparnis

Das Befestigungselement mit Kragensicherungsscheibe wird hauptsächlich in Situationen verwendet, in denen ein hochfester Lockerungsschutz auf engstem Raum erforderlich ist, insbesondere in Verbindung mit Innensechskantschrauben.

(1) Automobile und Rennwagen

Wird in äußerst zuverlässigen kompakten Räumen wie Motoren, Aufhängungen, Antriebssträngen usw. eingesetzt und sorgt gleichzeitig für Gewichtsreduzierung und Gewährleistung der Sicherheit.

(2) Luft- und Raumfahrt und Militär

Wird in Flugzeugtriebwerken, Cockpits und anderen Fällen verwendet, bei denen Gewicht und Platz sehr begrenzt sind. Die Sicherungsscheibe wird häufig bei der Montage von Motoren, Rümpfen und Fahrwerken verwendet, um die Zuverlässigkeit unter extremen Bedingungen zu gewährleisten. Darüber hinaus wird diese Art von Unterlegscheibe auch häufig für vielfältige Befestigungsanwendungen in Militärfahrzeugen, Hubschraubern und Kampfflugzeugen eingesetzt.

(3) Präzisionsmaschinen und industrielle Automatisierung

Wird in Geräten mit beengten Platzverhältnissen wie Präzisionsbearbeitungsgeräten, Industriemaschinen, Robotergelenken und automatisierten Montagelinien verwendet. Da der Außendurchmesser kleiner ist, passt es problemlos an Orte mit begrenztem Platzangebot und gewährleistet die hohe Ausrichtungsgenauigkeit, die eine Präzisionsmontage erfordert.

(4) Elektrik und Elektronik

Wird in elektronischen Geräten, Anschlüssen, Schalttafeln und ähnlichen Stellen verwendet. Diese Kragensicherungsscheibe sorgt für eine solide Sicherung, ohne dass zusätzliche Unterlegscheiben erforderlich sind – eine kompakte Möglichkeit, die Dinge bei Vibrationen festzuhalten.

(5) Schwerindustrie und Baugewerbe

Bei schweren Maschinen, Baumaschinen und Baustahlarbeiten ist diese Unterlegscheibe aufgrund ihrer kompakten Größe die erste Wahl für Ingenieure, die zuverlässige Vibrationsfestigkeit und Lockerungsschutz benötigen.

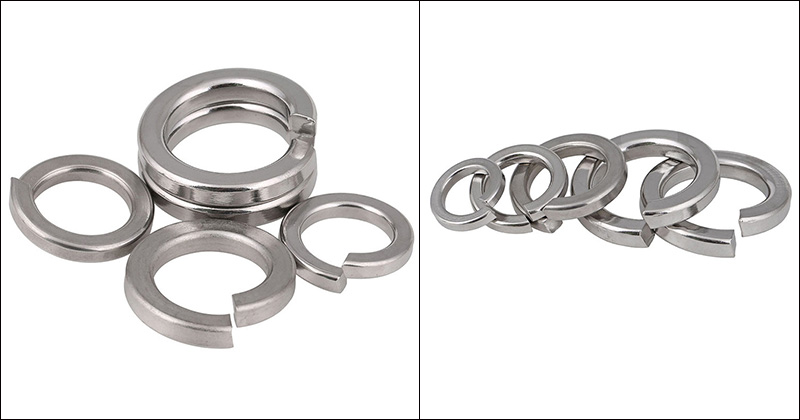

Collar Lock Washer
