Buckelschweißbolzen Typ U3

Buckelschweißbolzen vom Typ U3 lassen sich leicht an Stahloberflächen anschweißen und ihre metrischen Gewinde passen perfekt zu Standardmuttern. Es eignet sich hervorragend für die schnelle Verbindung bei Metallprojekten. Der Lieferant von Xiaoguo® hält sich strikt an die Standards von IFI 148-1-2002.

Modell:IFI 148-1-2002

Anfrage absenden

Produktbeschreibung

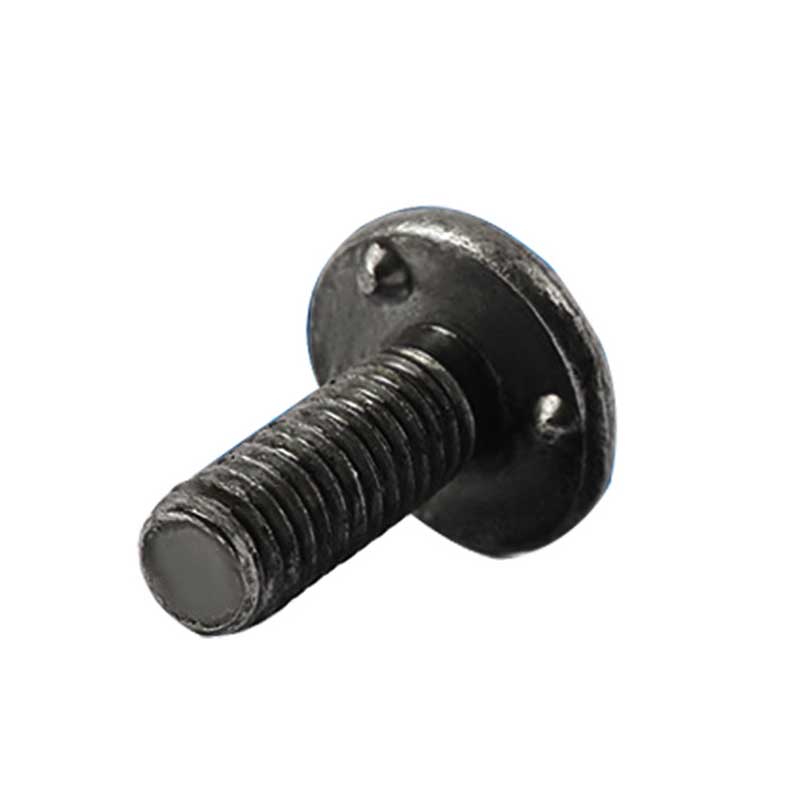

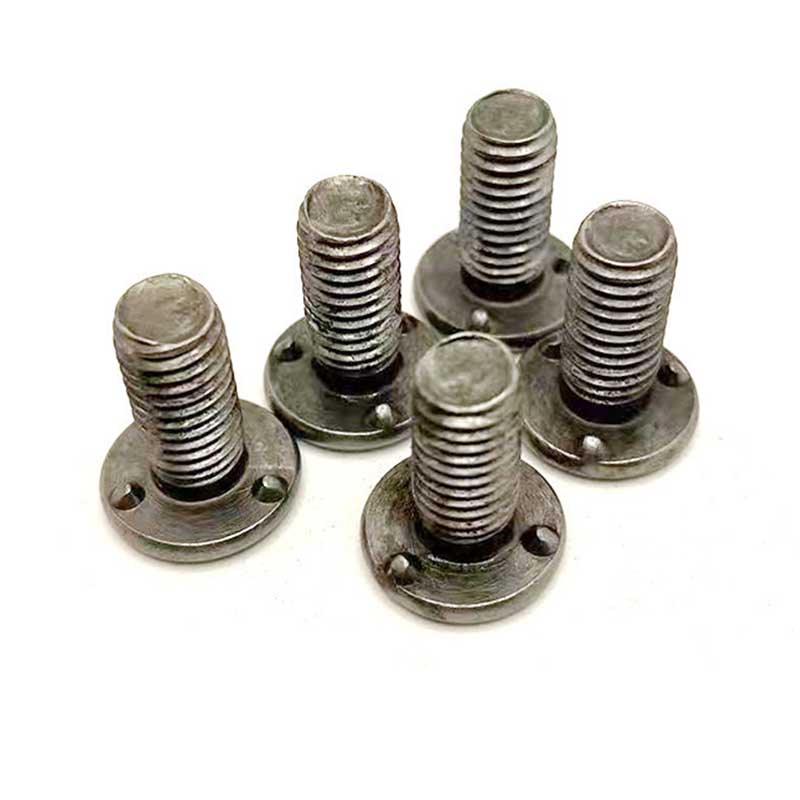

Der Buckelschweißbolzen Typ U3 ist ein Befestigungsteil, das speziell für Schweißanlagen entwickelt wurde. Unter dem Kopf dieses Bolzens befinden sich drei symmetrisch verteilte kleine Vorsprünge, und diese drei Vorsprünge sind die Schlüsselstrukturen, die zum Schweißen verwendet werden.

Anwendungen und Parameter

Mo	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
DK Max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 mein	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

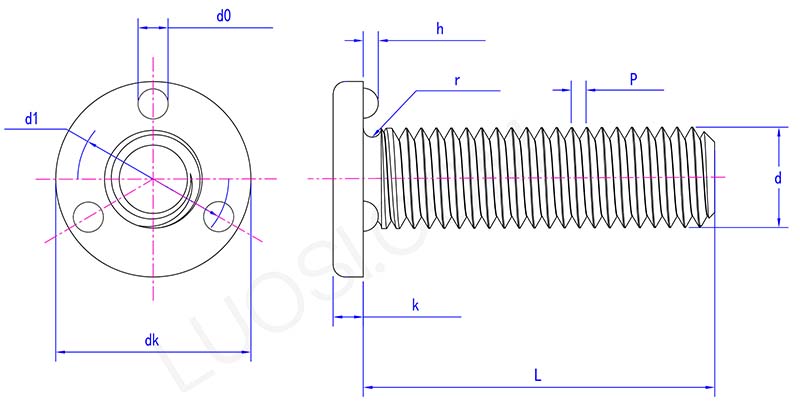

Type U3 projection weld stud parameter

Buckelschweißbolzen vom Typ U3 können zur Befestigung von Anhängerkabelbäumen verwendet werden. Sie können das Problem lösen, dass Kabelbinder im Kabelbaum des Anhängers hängen bleiben. Schweißen Sie sie alle 12 Zoll direkt an den Anhängerrahmen. Sein ringförmiger Schweißring schmilzt gründlich und die Schweißgeschwindigkeit ist hoch. Die aufklemmbare Kabelbaumhalterung wird ohne Bohren am Bolzen befestigt. Auf unebenen Straßen ist die Erdbebensicherheit besser als die von Verbundstützen.

Buckelschweißbolzen vom Typ U3 werden für den Bau von Solarmodulhalterungen verwendet. Wenn Sie Solarschienen auf einem dünnen Wellblechdach installieren möchten, können diese eine Undichtigkeit verhindern. Schweißen Sie die Solarschiene durch das Dachpaneel an die darunter liegende Pfette. Eine Heißschmelzversiegelung kann das Eindringen von Wasser verhindern. Befestigen Sie die Führungsschiene mit Schrauben direkt an den Stehbolzen.

Buckelschweißbolzen Typ U3 zur Befestigung von Förderschienen. Die Führungsbolzen am dünnen Rahmen sind abgefallen, so dass man damit die Halterung verstärken kann. Alle 18 Zoll entlang des Rahmens schweißen. Befestigen Sie die Führungsschiene mit Schrauben an den Stehbolzen. Reduzieren Sie die durch Fadenablösung verursachten Ausfallzeiten in Lebensmittelfabriken.

Schweißen

Beim Schweißen von Buckelschweißbolzen vom Typ U3 können die drei Vorsprünge unterhalb des Kopfes die Oberfläche des Werkstücks vollständig berühren. Durch die durch den Schweißstrom erzeugte Wärme schmelzen und verschmelzen die Vorsprünge und das Werkstück schnell miteinander und es entsteht eine sehr stabile Verbindung, die erheblichen Zug- und Scherkräften standhält.
