Projektions-Unterschweißschraube

Die von der Fabrik Xiaoguo® hergestellten Buckel-Unterschweißschrauben sind speziell für anspruchsvolle Schweißarbeiten konzipiert. In Fertigungsbetrieben werden sie häufig zur Befestigung großer Bauteile wie Motorteile oder Rahmenteile eingesetzt. Sie entsprechen dem Implementierungsstandard von QC/T 598-1999.

Modell:QC/T 598-1999

Anfrage absenden

Produktbeschreibung

Der Kopf der Unterschweißschraube hat die Form einer runden Platte, einfach und regelmäßig; Die Schraube ist gerade und die Oberfläche weist gleichmäßige und durchgehende Gewinde auf, die zum Zusammenwirken mit Muttern und anderen Komponenten zum Festziehen verwendet werden. Das Gesamtdesign ist einfach und praktisch.

Anwendungen

Diese Unterschweißschraube wird in der allgemeinen mechanischen Montage verwendet. Beispielsweise werden Geräte wie Werkzeugmaschinen und landwirtschaftliche Maschinen verwendet, um Gehäuse, Basis und unkritische Getriebekomponenten zu verbinden. Ihre Stabilität gewährleistet den reibungslosen Betrieb der Geräte.

Buckelschweißschrauben werden in der Möbelindustrie eingesetzt. Bei der Montage von Tischen, Stühlen und Schrankkorpussen werden die festen Platten und Gestelle sicher fixiert. Die runden Köpfe stehen nicht hervor, was Kratzer verhindert und die Sicherheit und Ästhetik im täglichen Gebrauch gewährleistet. Sie können auch zur Reparatur von Gebäuden verwendet werden. Temporäre Gebäude, leichte Stahlkonstruktionen oder die Befestigung von Türen und Fenstern sowie Zäunen können mit diesen Methoden schnell an die Anforderungen der Fundamenttragfähigkeit und -montage angepasst werden.

Buckelschweißschraube ist fest verschweißt und hat eine stabile Verbindung. Durch die Schweißmethodeder Bolzenkann eng mit dem Schweißteil verbunden werden und bildet eine sehr starke Verbindungsfestigkeit. Die Wahrscheinlichkeit einer Lockerung ist geringer als bei gewöhnlichen Schraubverbindungen. Sie vergrößern die Kontaktfläche mit dem geschweißten Teil. Beim Anziehen der Mutter können sie den Druck gleichmäßiger verteilen und den Druck auf die Oberfläche des geschweißten Teils verringern, wodurch verhindert wird, dass das geschweißte Teil beschädigt oder verformt wird.

Produktparameter und -merkmale

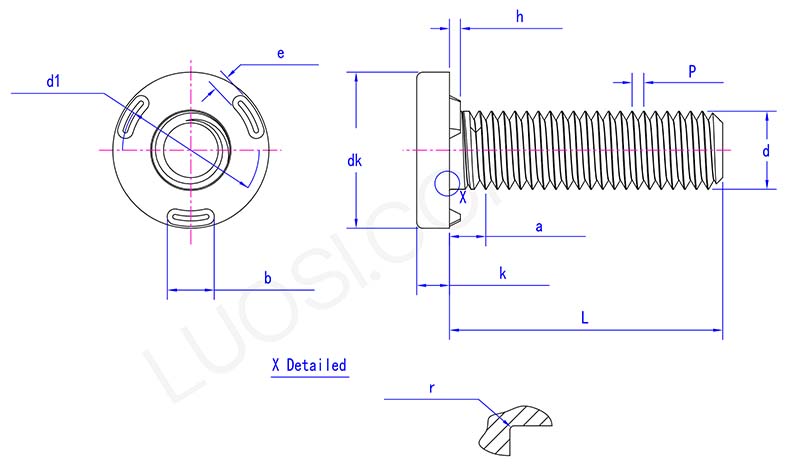

projection underweld screw parameter

Mo	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
Std. min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 Min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
ein max	3.2	4	5	5

Die Struktur der Buckel-Unterschweißschraube ist sehr stabil. Der Rundkopf ist vertikal mit der Schraube verbunden und bildet einen festen Sitz. Unter Krafteinwirkung kann es den Druck effektiv verteilen und es ist unwahrscheinlich, dass es sich verformt oder bricht, was die Zuverlässigkeit der Verbindung gewährleistet. Zur Bedienung können handelsübliche Schraubenschlüssel und andere Werkzeuge verwendet werden. Es ist keine spezielle Ausrüstung erforderlich. Die Installation und Demontage ist relativ einfach und erleichtert die spätere Wartung und Einstellung.
