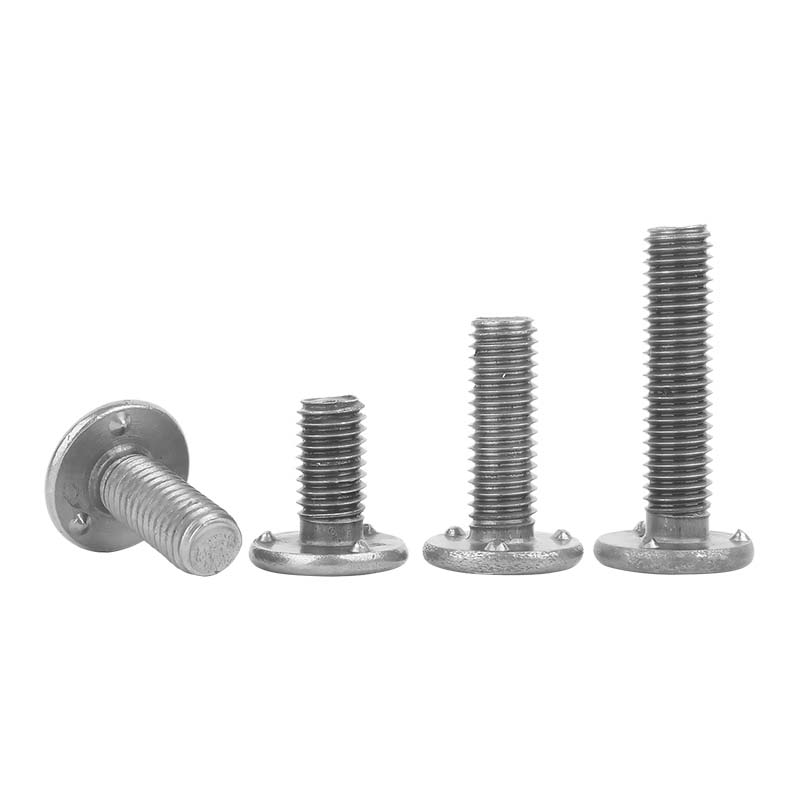

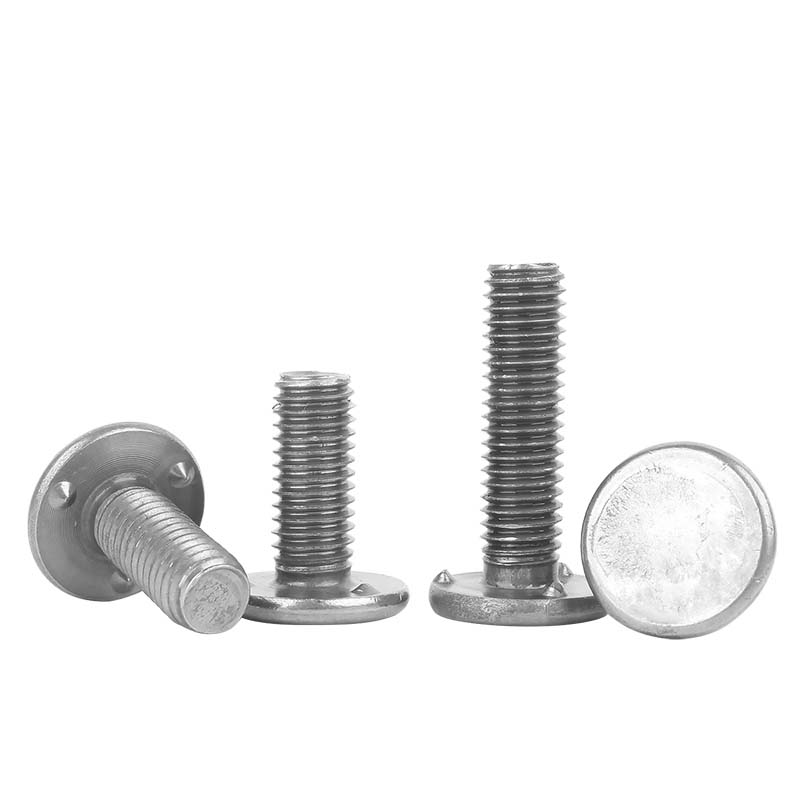

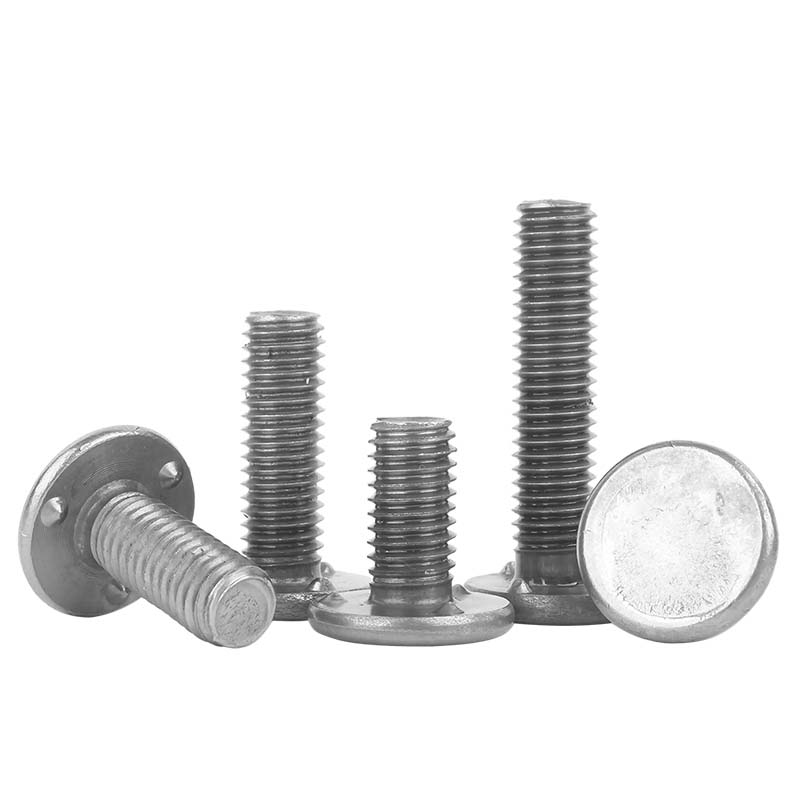

Der Kopf der unteren Buckelschweißschraube ist kreisförmig, glatt und regelmäßig, mit Schweißpunkten und wird in Szenarien wie Schweißen und Fixieren verwendet. Die Schraube hat eine zylindrische Form mit regelmäßigen Gewindegängen auf ihrer Oberfläche. Die Fäden sind durchgehend und gleichmäßig.

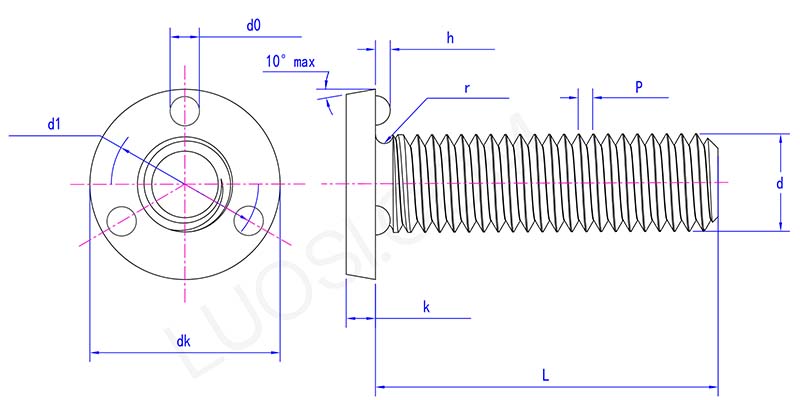

Mo |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk max |
11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
dk min |
11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
k max |
2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
k min |
1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
r min |
0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
d1 max |
8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
d1 Min |
8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
h max |
1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
Std. min |
0.9 | 0.9 | 0.9 | 1.1 | 1.1 | 1.3 |
d0 max |
2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
d0 Min |
2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |
Beim Bau von Stahlkonstruktionsprojekten wie Brücken und großen Gebäuden werden Bodenbuckelschweißschrauben verwendet. Sie sorgen dafür, dass alle Komponenten der Stahlkonstruktion sicher verbunden sind, großen Belastungen und Beanspruchungen standhalten und die Sicherheit und Stabilität der Baukonstruktion gewährleisten.
Bei der Montage mechanischer Geräte aller Art sind Buckelschweißschrauben nicht mehr wegzudenken. Beispielsweise sind die verschiedenen Komponenten von Geräten wie Werkzeugmaschinen, Motoren und großen Maschinen durch Schrauben fest miteinander verbunden, um den normalen Betrieb der Maschinen sicherzustellen. Beispielsweise werden bei der Montage des Motors Schrauben verwendet, um verschiedene Komponenten präzise zu verbinden und so die Stabilität und Zuverlässigkeit des Motors im Betrieb zu gewährleisten.
Die Buckelschweißschnecke wird in der petrochemischen Industrie eingesetzt. Für die Verbindungen verschiedener Geräte wie Lagertanks, Rohrleitungen, Ventile usw. sind spezielle hochtemperatur- und korrosionsbeständige Schrauben erforderlich. Diese Schrauben können den stabilen Betrieb der Ausrüstung in komplexen chemischen Umgebungen gewährleisten und Unfälle wie Lecks verhindern.
Die Schweißpunkte von Bodenbuckelschweißschrauben können zum Vorschweißen der Bolzen am Werkstück genutzt werden, was spätere Montagevorgänge erleichtert. Die Schraube verfügt über regelmäßige und durchgehende gleichmäßige Gewinde, die angepasst werden könnenNüsseund andere Komponenten. Sie können an unterschiedlich dicke Materialien angepasst werden und erfüllen unterschiedliche Montageanforderungen.
