Metrische Schraube zum Widerstandsbuckelschweißen

Die metrische Schraube zum Widerstandsbuckelschweißen ist speziell für das Widerstandspunktschweißen konzipiert. Die kleinen Vorsprünge an der Basis schmelzen beim Schweißvorgang und bilden eine feste Verbindung mit der Metalloberfläche. Xiaoguo® Company verfügt über einen großen Lagerbestand.

Modell:BS 7670-1-2004

Anfrage absenden

Produktbeschreibung

Die metrische Schraube zum Widerstandsbuckelschweißen besteht im Wesentlichen aus einem Schraubenkörper und einem Kopf mit einer speziellen Vorsprungsstruktur. Der Schraubenkörperteil verfügt über standardmäßige metrische Gewinde, die sich bequem mit entsprechenden Gewinden kombinieren lassenNüsseoder Bauteile mit Innengewinde.

Produktparameter

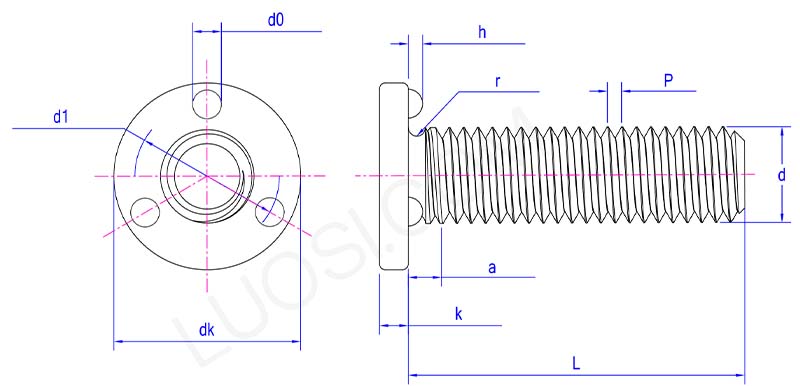

metric screw for resistance projection welding parameter

Mo	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
ein max	1.25	1.75	2	2.5	3.13	3.75	4.38
dk max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k max	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 max	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 Min	4.5	6	7.5	9	12	15	18
d0 max	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 Min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
Std. min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Produktmerkmale

Die metrische Schraube zum Widerstandsbuckelschweißen zeichnet sich durch die einzigartigen Vorsprünge am Kopf aus. Diese Vorsprünge haben regelmäßige Formen und einheitliche Größen. Während des Schweißens können sie den Strom präzise konzentrieren, was einen stabilen und zuverlässigen Schweißprozess gewährleistet und die Schweißqualität deutlich verbessert. Aufgrund der konzentrierten Kraft auf die Vorsprünge hat der Schweißprozess eine relativ geringe thermische Auswirkung auf andere Teile des Werkstücks.

Diese metrischen Schrauben haben drei kleine Vorsprünge in der Nähe des Kopfes. Drücken Sie sie mit einer Schweißpistole auf das Metall. Durch die Vorsprünge wird die Hitze sofort gebündelt, wodurch die Spitze schmilzt und der Schraubenkopf mit der Oberfläche verschmilzt. Dadurch entsteht schnell eine starke, flächenbündige Gewindespitze.

Im Vergleich zum herkömmlichen Schweißen erfordert das Buckelschweißen mit Schrauben eine spezielle Schweißpistole, es ist jedoch sauberer und schneller als das Lichtbogenschweißen mit Bolzen. Kein Schutzgas oder keramische Abstandshalter erforderlich. Durch das Plug-in-Schweißen können die Schweißpunkte präzise gesteuert werden, sodass stets gleichbleibende Ergebnisse gewährleistet sind.

Metrische Schrauben zum Widerstandsbuckelschweißen können für die Wartungstüren von HVAC-Rohrleitungen verwendet werden. Verwenden Sie sie zum Widerstandspunktschweißen, wodurch eine dauerhafte Verriegelung erreicht werden kann. Schweißen Sie M4-Schrauben um die Öffnung herum. Befestigen Sie die Inspektionstür mit einer Sicherungsscheibe. Die Gewinde lösen sich nicht, wenn der Filter vierteljährlich ausgetauscht wird. Reduzieren Sie Wartungsanrufe um 90 %.
