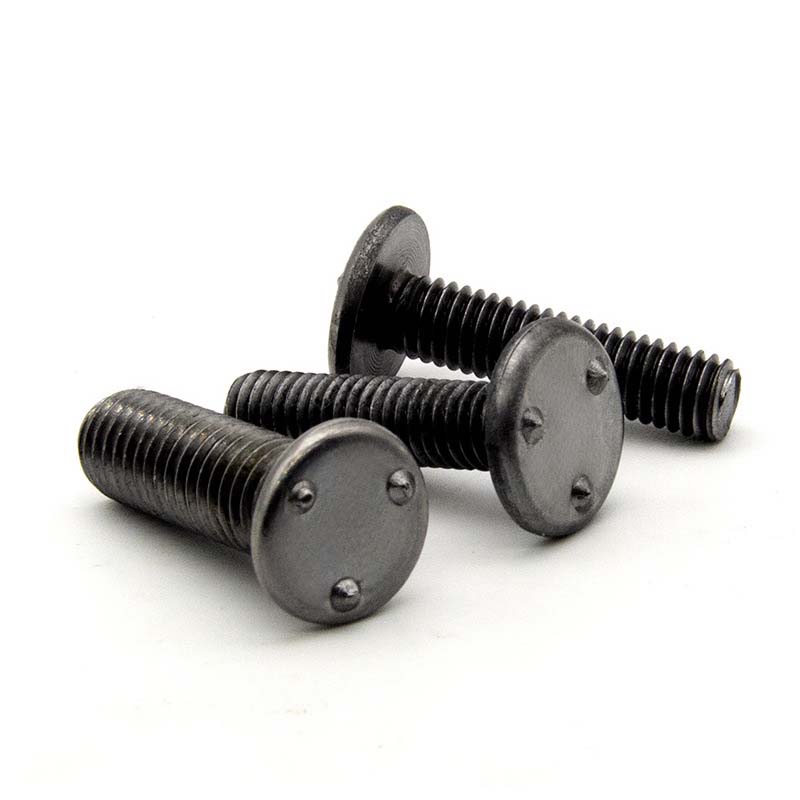

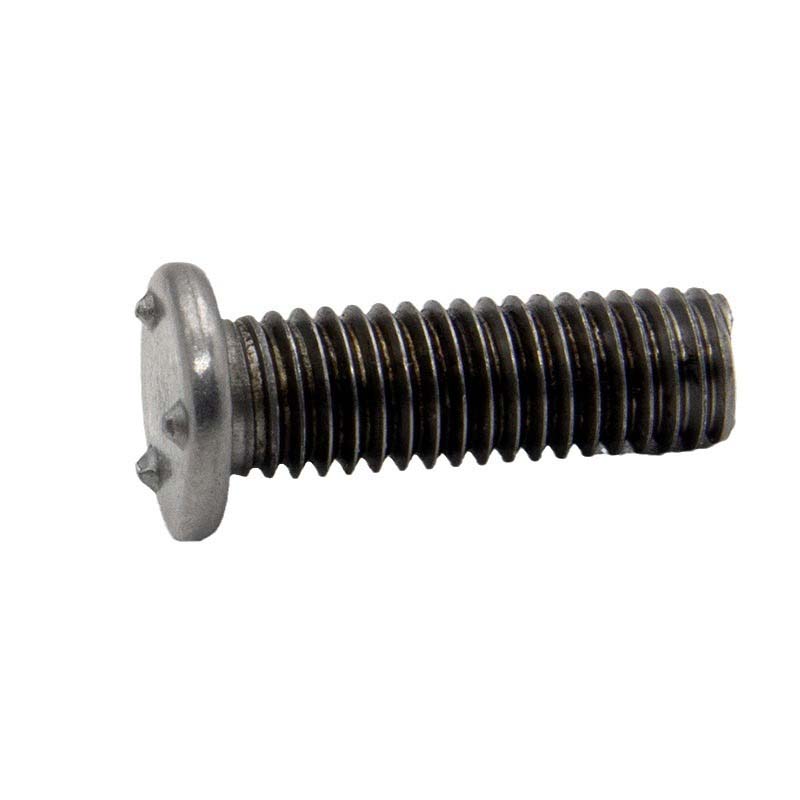

TDie obere Buckelschweißschraube besteht hauptsächlich aus einer Schraube und einem Kopf mit einer hervorstehenden Schweißplattform. Der Schraubenteil verfügt über Standardgewinde und auf der Oberseite befinden sich eine bestimmte Anzahl und Form von angeschweißten Vorsprüngen, die alle die gleiche Höhe haben.
Diese Buckelschweißschraube mit Spitzen ist sowohl stark als auch effizient. Während des Schweißvorgangs wird der Strom auf die konvexe Schweißplattform konzentriert, wodurch die Bolzen und die Schweißteile in viel kürzerer Zeit als bei herkömmlichen Schweißverfahren fest miteinander verbunden werden können. Die drei konvexen Schweißstationen können dabei helfen, dass die Bolzen automatisch ihre richtige Position finden.
Im Automobilbau werden Hochbuckelschweißschrauben eingesetzt. Im Karosseriebau wird dieser Bolzentyp häufig zur Verbindung verschiedener Bauteile eingesetzt. Beispielsweise beim Einbau von Autositzen. Zunächst wird der Bolzen durch vorstehende Schweißung mit der Karosserie verschweißt. Anschließend werden die Montagelöcher des Sitzes mit der Schraube ausgerichtet und eine Mutter festgezogen, um den Sitz sicher zu befestigen und sicherzustellen, dass der Sitz während der Bewegung des Fahrzeugs nicht wackelt.

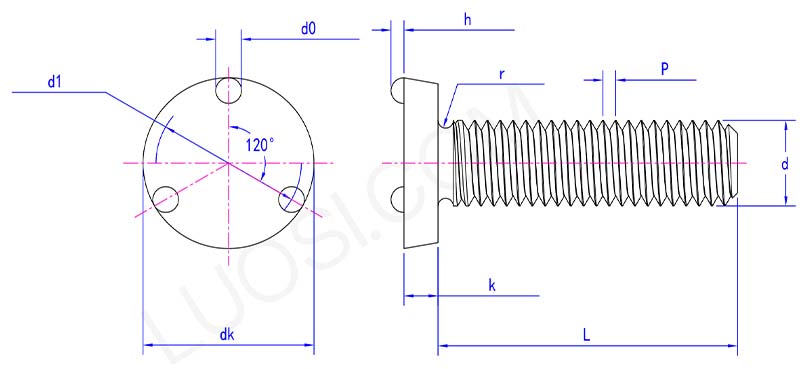

Mo |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
dk max |
11.5 | 12.5 | 14.5 | 19 | 21 | 24 |
dk min |
11.23 | 12.23 | 14.23 | 18.67 | 20.67 | 23.67 |
k max |
2 | 2.5 | 2.5 | 3.5 | 4 | 5 |
k min |
1.75 | 2.25 | 2.25 | 3.25 | 3.75 | 4.75 |
r min |
0.2 | 0.2 | 0.3 |
0.3 |
0.4 | 0.4 |
d1 max |
8.75 | 9.75 | 10.75 | 14.25 | 16.25 | 18.75 |
d1 Min |
8.5 | 9.5 | 10.5 | 14 | 16 | 18.5 |
h max |
1.25 | 1.25 | 1.25 | 1.45 | 1.45 | 1.65 |
Std. min |
0.9 | 0.9 |
0.9 |
1.1 | 1.1 | 1.3 |
d0 max |
2.6 | 2.6 | 2.6 | 3.1 | 3.1 | 3.6 |
d0 Min |
2.4 | 2.4 | 2.4 | 2.9 | 2.9 | 3.4 |

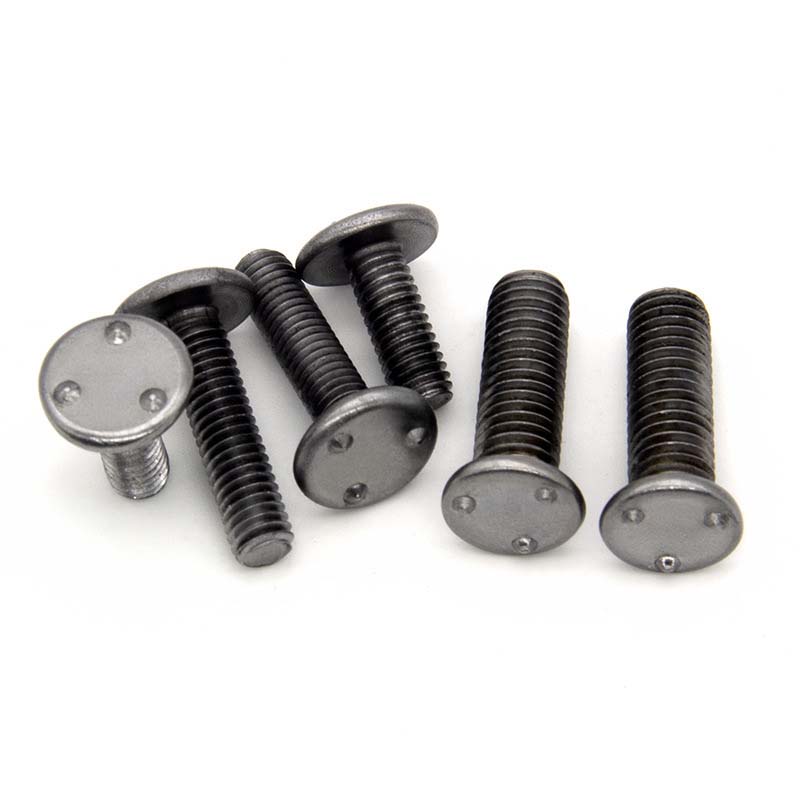

Das markanteste Merkmal der Top-Buckelschweißschraube ist ihre einzigartige, hervorstehende Schweißplattform am Kopf. Diese Punktschweißmaschinen haben regelmäßige Formen und einheitliche Größen. Während des Schweißprozesses können sie den Strom präzise konzentrieren und sorgen so für ein stabiles und zuverlässiges Schweißergebnis mit garantierter Schweißqualität. Durch das Vorhandensein der konvexen Schweißstation ist die Beschädigung der Oberfläche der geschweißten Teile während des Schweißvorgangs relativ gering und das Aussehen und die Leistung der geschweißten Teile können besser erhalten bleiben.
