Typ B 12 Piont-Flanschschrauben

12-Punkt-Flanschschrauben vom Typ B sind speziell für Projekte konzipiert, die zusätzliche Stabilität erfordern. Es ist für Sie einfacher, das Anziehen zu kontrollieren. Die Flanschbasis kann den Druck verteilen und Schäden verhindern. Xiaoguo® Company verfügt über ein umfangreiches Inventar. Sie können uns jederzeit kontaktieren.

Anfrage absenden

Produktbeschreibung

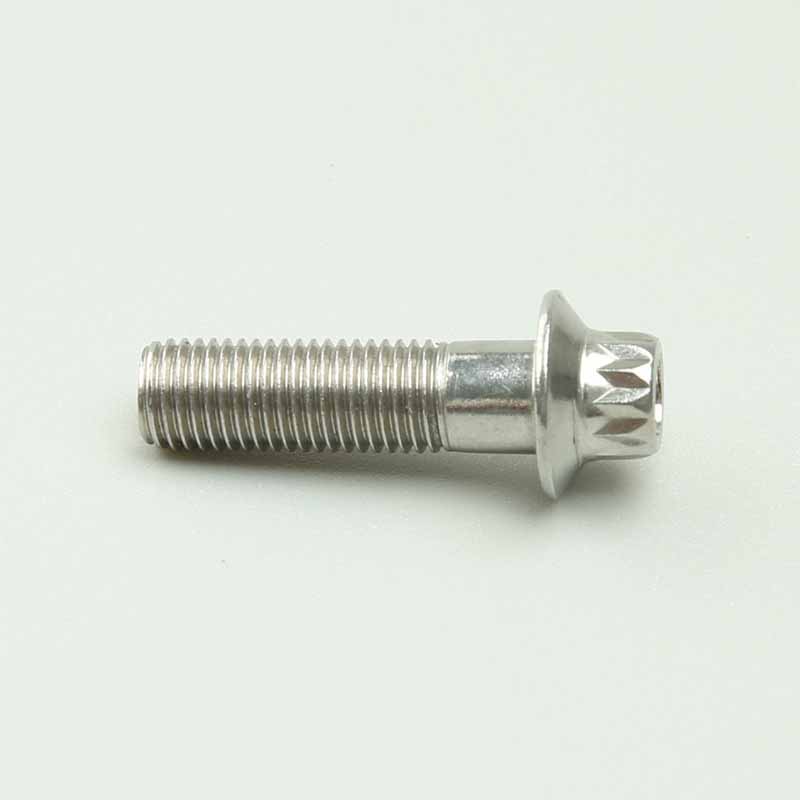

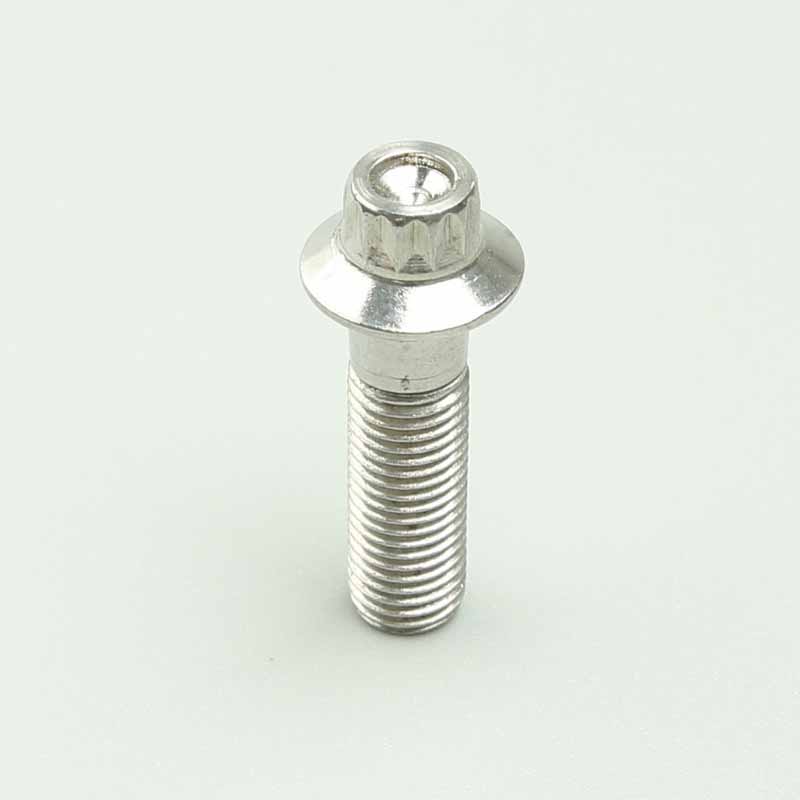

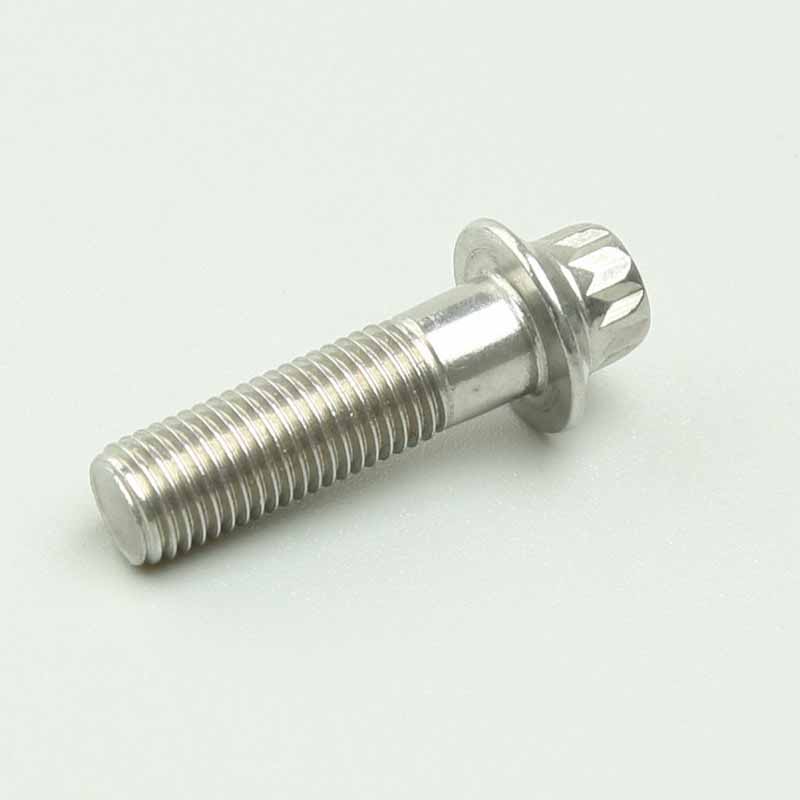

Typ B 12-Punkt-Flanschschraubenhaben am Kopf 12 Ecken und unten eine Flanschplatte. Es lässt sich leichter festziehen und rutscht weniger leicht ab. Der Flansch an der Unterseite ist wie eine kleine Dichtung, die die Kontaktfläche mit dem festen Gegenstand vergrößern und unterschiedliche Installationsanforderungen erfüllen kann.

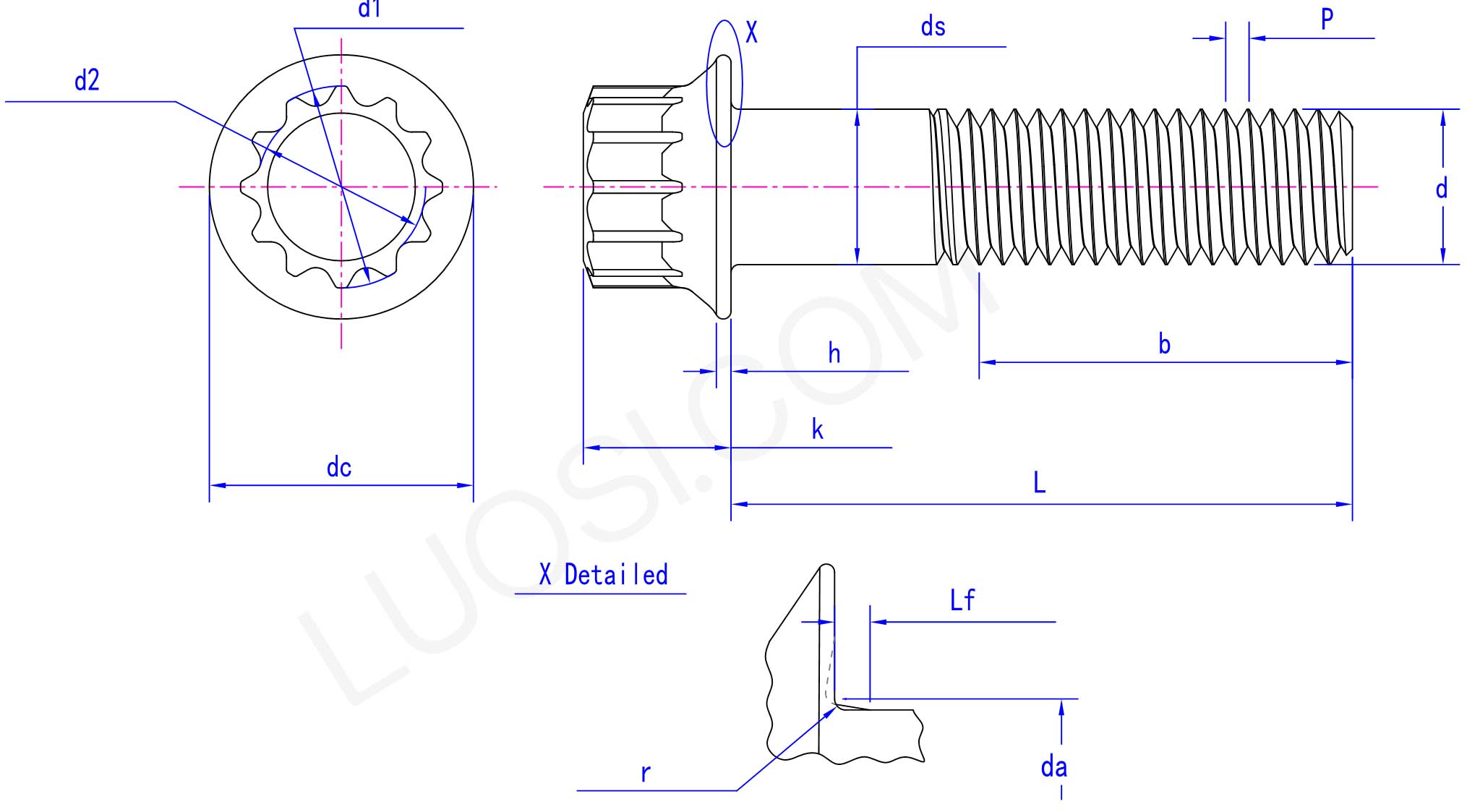

Produktparameter

Mo	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds max	5	6	8	10	12	14	16	20
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
DC max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
H min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
D1 Min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
D2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
Ja max	5.6	6.7	8	11	13	15	17.5	22
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
LF min	0.7	0.8	1	1	1	1	1.6	2.1
R min	0.15	0.18	0.25	0.25	0.25	0.25	0.37	0.5

Anwendung

Zwölfkantschrauben vom Typ B eignen sich für Ultra-Low-Sleeves. Das Design mit flachem Kopf eignet sich für Situationen, in denen Standardflanschschrauben nicht festgezogen werden können, wie z. B. enge Motorräume oder kompakte elektronische Geräte. Flansche können weiterhin als Einbaudichtungen verwendet werden. Es kann für Förderbandmotoren oder Pumpensockel ohne Sicherungsdichtungen verwendet werden.

Typ B 12 StIch binSchrauben werden zur Montage landwirtschaftlicher Getriebe verwendet. Das Zapfwellengetriebe eines Traktors ist anfällig für Schlamm und Stöße. Sie können die Schalenflansche zu jeder Jahreszeit abdichten. Die gezahnte Unterseite des Flansches kann Metall beschädigen und ist widerstandsfähiger gegen Vibrationen und Lockerung als glatte Dichtungen. Bei Wartungsarbeiten vor Ort verwenden Sie zum Eindrehen dieser Schrauben 12-Punkt-Schlaghülsen.

Während des Betriebs erwärmt sich die Turbine und wird rot. Zwölfkantschrauben vom Typ B können die Wärmedämmplatte befestigen und lösen sich nicht. Der Wärmeausdehnungskoeffizient des Flansches entspricht dem der Edelstahl-Isolierplatte, wodurch ein Verziehen verhindert werden kann. Verwenden Sie einen 12-Punkt-Ratschenschlüssel mit elastischem Kopf in der Nähe des Auspuffrohrs. Nicht wiederverwenden – thermische Wechselwirkungen schwächen die Festigkeit des Metalls. Fehlt ein solcher, schmilzt der Kabelbaum.

Produktmerkmale

Typ B 12pIch binFlanschschrauben haben eine einzigartige Struktur. Die einzigartige Struktur aus 12 Ecken und der Flanschplatte mit 12 Ecken sorgt für ein präziseres Anziehen. Durch die Flanschplatte kann zudem verhindert werden, dass die Schrauben im befestigten Material stecken bleiben. Die Oberfläche wurde zur weiteren Verzinkung behandeltVerbessern Sie die Rostschutzfähigkeit.
