Fährbolzen 12 Punkte

Um die lange Lieferzeit von M20- und größeren Schrauben mit großem Durchmesser zu vermeiden, ist Xiaoguo® Ferry Bolts 12 Punkte mit regelmäßigen Beständen an M22, M24, M27 und M30 ausgestattet. Die längste Länge erreicht bis zu 200 mm. Wenn Kunden sie dringend benötigen, können wir innerhalb von 48 Stunden liefern und so die Wartezeit verkürzen.

Anfrage absenden

Produktbeschreibung

Richtige Verwendung

Um die Lebensdauer der Ferry Bolts 12 Points zu verlängern, kann die ordnungsgemäße Verwendung einige Verluste der Produkte wirksam verhindern. Bitte lesen Sie den folgenden Inhalt durch und verwenden Sie die Produkte bestimmungsgemäß.

（1）Vorbereitung von Gewindelöchern

Reinigen Sie die Gewinde: Entfernen Sie vor dem Einbau Ölflecken, Eisenspäne, alten Gewindekleber, Rost usw. aus den Gewindelöchern.

Eckenabrundung der Öffnung: Stellen Sie sicher, dass die Flanschfläche der Ferry Bolts 12 Punkte perfekt mit der Werkstückebene ausgerichtet werden kann und keine Lücken entstehen.

Gewindelochtiefe: Bei Stahlteilen sollte die Eingriffstiefe mindestens das 1-fache des Gewindedurchmessers betragen; Bei weichen Materialien wie Gusseisen und Aluminiumlegierungen sollte er mindestens das 1,5- bis 2-fache des Durchmessers betragen.

(2) Verwenden Sie die richtigen Werkzeuge

Es ist notwendig, einen 12-kant-Steckschlüssel oder einen 12-kant-Sternschlüssel zu verwenden. Es ist strengstens verboten, Innensechskantschlüssel oder Gabelschlüssel zu verwenden.

Stellen Sie sicher, dass die Größe der Stecknuss genau mit der Abmessung der gegenüberliegenden Kante des Schraubenkopfes übereinstimmt (verwenden Sie beispielsweise für M10 eine 12-mm-Zwölfkant-Stecknuss).

（3）Verwenden Sie einen Drehmomentschlüssel, um Schritt für Schritt festzuziehen

Ziehen Sie es gemäß dem standardmäßig empfohlenen Drehmomentwert an (siehe Referenzdrehmoment für Trockengewinde der Güteklasse 12,9):

Spezifikation	Empfohlenes Drehmoment (N·m)	Spezifikation	Empfohlenes Drehmoment (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

（4）Verwenden Sie Unterlegscheiben (falls erforderlich)

Die Ferry Bolts 12 Points verfügen über eine Flanschoberfläche und erfordern normalerweise keine Unterlegscheibe. Wenn die Installationsfläche jedoch nicht eben ist, kann eine flache Unterlegscheibe aus Stahl hinzugefügt werden, um sicherzustellen, dass die Flanschfläche vollständig aufliegt. (Die Dicke der Unterlegscheibe darf 1 mm nicht überschreiten.)

(5) Anti-Biss-Behandlung (aus Edelstahl)

Das Edelstahlmaterial neigt zum Festfressen, wenn es mit hoher Geschwindigkeit oder hohem Drehmoment angezogen wird. Vor der Montage muss ein Antihaftmittel auf die Gewinde aufgetragen werden.

Ferry Bolts 12 Points

Besondere Anforderungen an die Materiallagerung

Für den Sonderwerkstoff Ferry Bolts 12 Punkte haben wir zusätzlich die folgenden Informationen zusammengefasst und hoffen, Ihnen weiterzuhelfen.

(1)Edelstahl: Nicht mit Produkten aus Kohlenstoffstahl mischen. Der Lagerbereich sollte sauber und frei von Eisenspänen gehalten werden.

(2)Titanlegierung: Kontakt mit Chlor, Fluor und anderen Halogenen vermeiden; Nicht in direkten Kontakt mit Edelstahl kommen, um elektrochemische Korrosion zu verhindern.

（3）Aluminiumlegierung: Kontakt mit starken Säuren und starken Laugen vermeiden; Die Oberfläche eloxierter Produkte muss vor Kratzern geschützt werden.

(4) Messing: Vermeiden Sie den Kontakt mit Ammoniakgas (das zu Spannungsrisskorrosion führen kann).

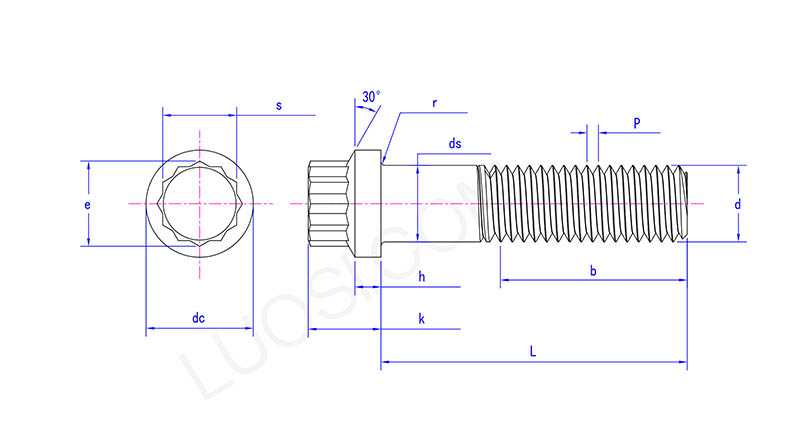

Ferry Bolts 12 Points

Mo	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
DC min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
Std. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
