12-Punkt-Kopfschraube

Wählen Sie die hochwertige China Xiaoguo® 12-Punkt-Kopfschraube, die auch in einer vibrierenden Umgebung effektiv funktioniert. Es verfügt über eine gezahnte Flanschoberfläche. Nach der Inbetriebnahme erzeugt es eine starke Anti-Lockerungs-Reibungskraft, sodass keine zusätzlichen Unterlegscheiben erforderlich sind und die Installationseffizienz um 30 % erhöht wird.

Anfrage absenden

Produktbeschreibung

Vergleich

Vergleich zwischen 12-kant-Kopfschraube und Sechskantschraube: Vereinfacht ausgedrückt handelt es sich bei der Kopfschraube um eine „verbesserte Version“, die speziell für bestimmte Hochleistungsanforderungen entwickelt wurde. Seine Hauptvorteile liegen in einem kleineren Bauraum, einer höheren Drehmomentkapazität und einer stärkeren Anti-Lockerungsleistung, es stellt aber auch höhere Anforderungen an Werkzeuge und Budget. Die folgende Tabelle hilft Ihnen, die Unterschiede zwischen den beiden Schraubentypen besser zu verstehen.

Projekt	12-Punkt-Kopfschraube	Sechskantschraube
Kopfdesign	Stellen Sie 12 Kontaktpunkte bereit	Der Standard-Sechskant bietet 6 Kontaktpunkte.
Betriebsraum	Für die Drehung sind lediglich 30° erforderlich.	Für die Drehung sind 60° erforderlich.
Werkzeuganforderungen	Es muss ein spezieller 12-kant-Steckschlüssel oder ein Sternschlüssel verwendet werden.	Das Werkzeug ist äußerst vielseitig und für nahezu alle Schraubenschlüssel und Steckschlüsseleinsätze geeignet.
Drehmomentübertragung	Exzellent	Durchschnitt
Anti-Lockerungsleistung	Ausgestattet mit einem gezahnten Flansch, der die Reibung erhöht	Wird normalerweise in Verbindung mit Federscheiben verwendet
Oberflächendruck	Untere	Höher
Anti-Rutsch-Fadenleistung	Exzellent	Durchschnitt
Installationseffizienz	Die Montagegeschwindigkeit ist etwa 60 % schneller als die von Sechskantschrauben.	Standard und universell
Kosten	Höher	Untere
Anwendbare Szenarien. Raue Umgebungen	Automobilmotoren, Luft- und Raumfahrt, Petrochemie, Schwermaschinen usw. Weit verbreitete Anwendungsbereiche	allgemeine Maschinen, Gebäudestrukturen, tägliche Wartung usw.

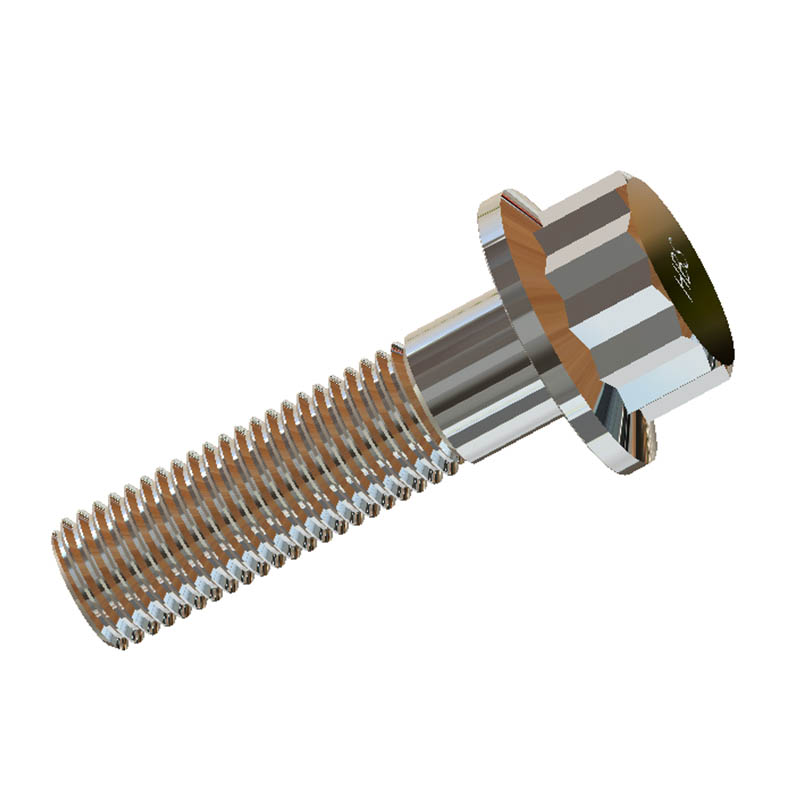

12 Point Cap Screw

FAQ

（1）Welche Standards erfüllen Ihre 12-Punkt-Kopfschrauben?

A: Wir fertigen sie streng nach DIN 34800 (deutsche Norm), ASME B18.2.5M (amerikanische metrische Norm) und IFI 115 (amerikanische Zwölfkant-Kegelradschraube mit Flansch).

(2)Welche Materialien bieten Sie an?

A: Wir bieten die folgenden Materialien und Leistungsklassen an:

Kohlenstoffstahl, legierter Stahl, Edelstahl, Sondermaterialien: Titanlegierung, Hochtemperaturlegierungen (wie Inconel 718), Aluminiumlegierung usw.

（3）Welche Oberflächenbehandlungsoptionen sind für 12-Punkt-Kopfschrauben verfügbar? Wie resistent sind sie gegen Salzsprühnebel?

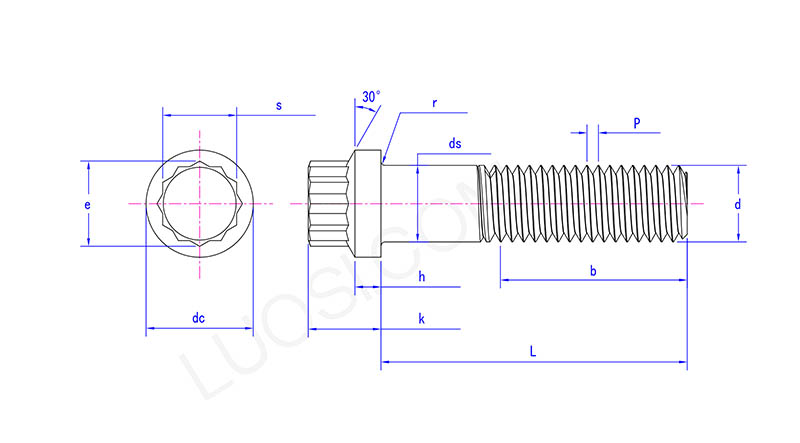

12 Point Cap Screw

Mo	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
DC min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
Std. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Wir bieten:

Elektroverzinkung: Blauweißes / gelbes Zink, beständig gegen Salzsprühnebel für 48 – 120 Stunden

Zink-Nickel-Legierung: Silbergrau/schwarz, beständig gegen Salznebel für 500 – 1000 Stunden

Dakro/Geomet: Mattsilbergrau, beständig gegen Salzsprühnebel über 1000 Stunden

Feuerverzinkung: Silbergraue Dickschicht, salzsprühbeständig für 500 - 1000 Stunden

Schwarz werden: Dauert nur 12–24 Stunden

（4）Welche Spezialwerkzeuge werden für die Installation benötigt?

A: Es ist ein 12-kant-Steckschlüssel oder ein 12-kant-Ringschlüssel erforderlich.

(5) Können Ihre Produkte wiederverwendet werden?

Sie können wiederverwendet werden, sofern sie vor jedem Gebrauch sorgfältig auf Beschädigungen überprüft werden (kein Verschleiß am Zwölfkantkopf, keine Kratzer am Gewinde und keine Verformung an der Flanschoberfläche). Für hochfeste Produkte der Güteklasse 12,9 wird jedoch empfohlen, 3 Anwendungen nicht zu überschreiten.
