Typ A 12-Punkt-Flanschschraube

Zwölfkant-Flanschschrauben vom Typ A sind Befestigungselemente mit 12 Ecken am Kopf und einer Flanschfläche. Sie haben viele Kontaktpunkte und rutschen beim Anziehen mit Werkzeugen nicht so leicht ab. Die im Werk Xiaoguo® hergestellten Schrauben sind langlebig und halten rauen Arbeitsbedingungen stand. Sie können jederzeit eine Bestellung aufgeben.

Anfrage absenden

Produktbeschreibung

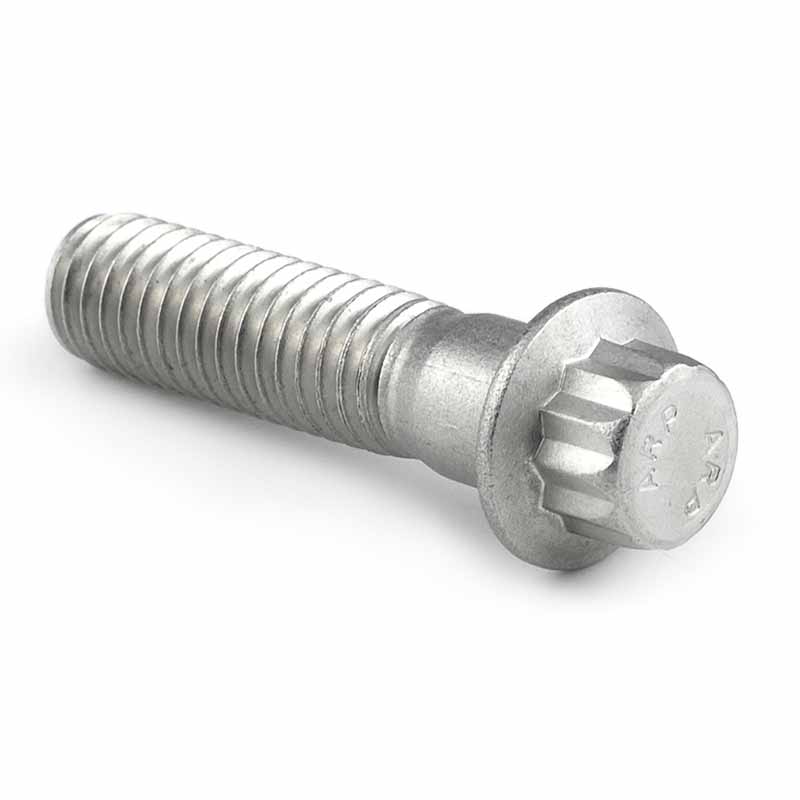

Die 12-Punkt-Flanschschraube vom Typ A hat 12 Ecken am Kopf und kann in Verbindung mit einem speziellen 12-Ecken-Steckschlüssel verwendet werden. Unterhalb des Schraubenkopfes befindet sich eine Flanschplatte. Der Stabkörper ist zylindrisch und hat eine abgestufte Struktur mit glatten Stababschnitten und Vollgewindeabschnitten.

Type A 12 Point Flange Screw

Merkmale

Die 12-Punkt-Flanschschrauben vom Typ A erfordern spezielle Hülsen. Mit diesen 12 Hülsendesigns können Sie sie in enge Räume schrauben, wo andere Schrauben nicht hinkommen. Der eingebaute Flansch funktioniert ähnlich wie eine Dichtung, wodurch Sie ein zusätzliches Teil einsparen. Es ist sehr praktisch für enge Motorräume oder Bedienfelder.

12-Punkt-Flanschschrauben vom Typ A können die Montagegeschwindigkeit beschleunigen. Das Flanschdesign erfordert keine separate Dichtung und die 12-Winkel-Antriebseinheit ist besser in der Lage, Hülsen in mehr Winkeln aufzunehmen als Sechskantschrauben. Bei Produktionslinien, die Elektrogeräte oder Maschinen herstellen, ist die Geschwindigkeit höher.

12-Punkt-Schrauben vom Typ A können ein Lösen aufgrund von Vibrationen verhindern. Der Flansch erhöht die Reibung mit der Oberfläche. Es kann für Pumpen, Kompressoren oder andere vibrierende Komponenten verwendet werden, ohne dass Dichtungsdichtungen erforderlich sind. Integrierte Flansche können die Höhe reduzieren und eignen sich hervorragend für elektronische Geräte oder Präzisionskomponenten.

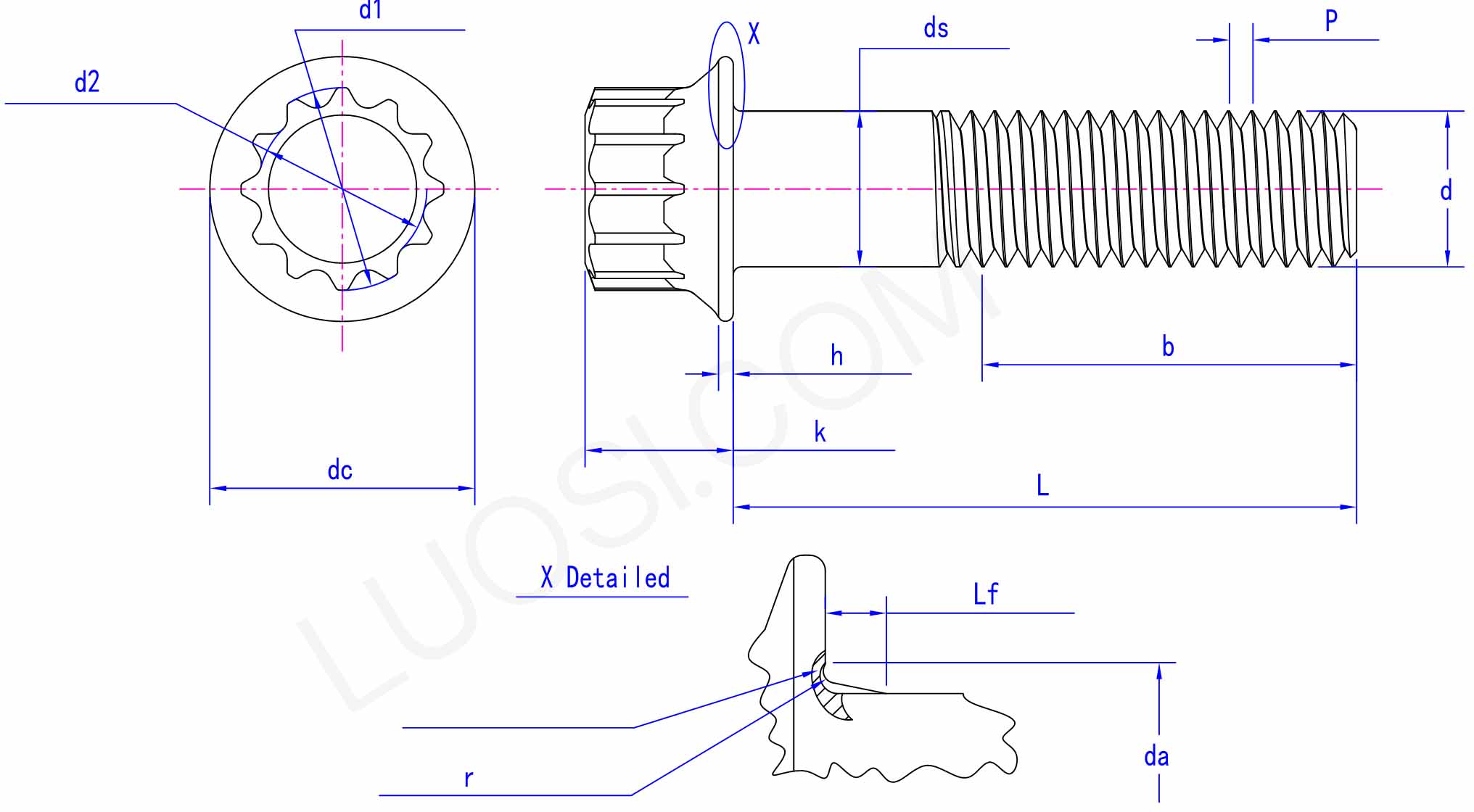

Produktparameter

Mo	M5	M6	M8	M10	M12	M14	M16	M20
P	0.8	1	1.25	1.5	1.75	2	2	2.5
ds min	5	6	8	10	12	14	16	20
ds max	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67
DC max	9.4	11.3	15	18.6	22.8	26.4	30.3	37.4
Std. min	1.7	2.1	2.7	3.4	4.1	4.8	5.7	7.2
k max	5	6	8	10	12	14	16	20
d1 max	5.86	7.02	9.37	11.7	14.04	16.29	18.71	23.4
d1 Min	5.71	6.82	9.17	11.5	13.84	16.06	18.48	23.17
d2 max	5.22	6.26	8.34	10.42	12.5	14.59	16.66	20.83
d2 min	5.07	6.06	8.14	10.22	12.3	14.36	16.43	20.6
da max	6.1	7.4	10.1	12.5	15.7	18.1	20.5	26.1
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	4.2
r max	0.25	0.29	0.36	0.45	0.54	0.63	0.72	0.9
r min	0.1	0.12	0.16	0.2	0.24	0.28	0.32	0.4

Vorteile

Das größte Verkaufsargument der 12-Punkt-Flanschschrauben vom Typ A ist ihre besonders starke Befestigungskraft. Aufgrund des 12-Winkel-Kopfdesigns kann beim Anziehen mit einem Steckschlüssel eine größere Kraft aufgewendet werden, um die Schraube fest zu fixieren. Seine Anti-Lockerungswirkung ist an den in der Fabrik laufenden Maschinen und den fahrenden Fahrzeugen deutlich zu erkennen. Sie können Sicherheitsrisiken und Geräteausfälle durch Lockerung reduzieren.
