U-Bolzen mit Gewinde

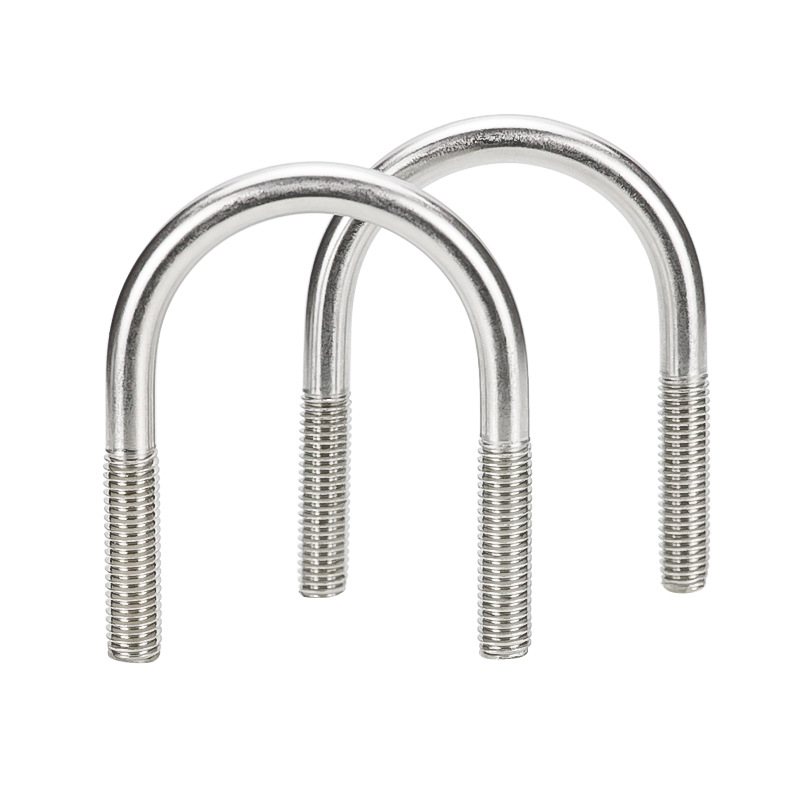

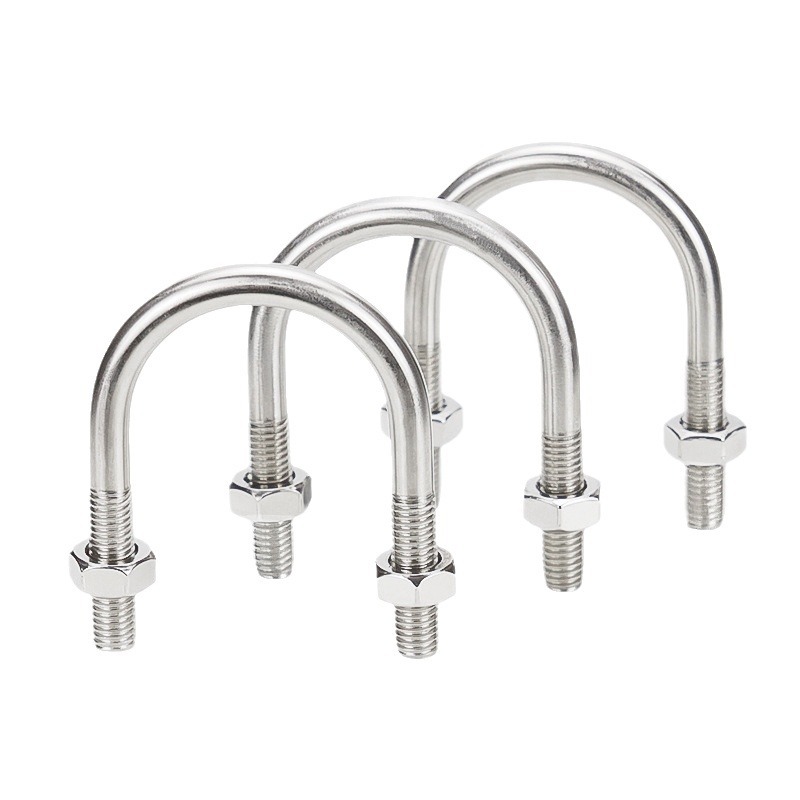

U mit Gewinde Bolzen (auch als Pferdebolzen oder U-förmiger Bolzen bekannt) ist eine Art Befestigungselement in der Form des Buchstabens „U“. Beide Enden sind mit Gewinden versehen und können in Verbindung mit Muttern und Unterlegscheiben verwendet werden. Das U-förmig geschwungene Design ermöglicht es, röhrenförmige oder plattenförmige Objekte zu „überspannen“ und zu umschließen, und durch die Verwendung von Gewinden an beiden Enden kann ein Effekt erzielt werden, den herkömmliche Bolzen nicht erreichen können.

Parameter

Kernparameter

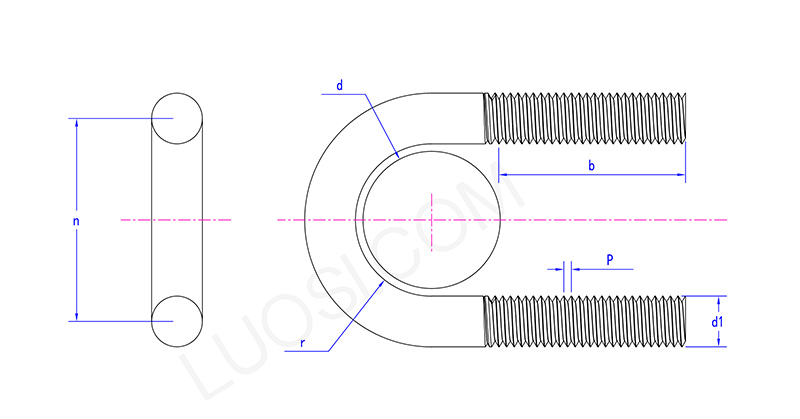

Die wichtigsten Spezifikationsparameter des U-Bolzens mit Gewinde sind:

Gewindedurchmesser (d): Deckt verschiedene Spezifikationen von M6 bis M64 ab und kann alle Ihre Größenanforderungen erfüllen, von kleinen Wasserrohren bis hin zu großen Industrierohren.

Biegeradius (R): Bestimmt die Größe des U-förmigen Bogens, kann nach Bedarf angepasst werden.

Beinlänge (L): Der Abstand von der Mitte des Bogens bis zum Ende des Fadens, der nach Bedarf angepasst werden kann.

Öffnungsweite (a): Die innere Spaltweite zwischen den beiden Armen der U-Form, die je nach Bedarf angepasst werden kann.

Gewindelänge (m): Kann in Vollgewinde und Nicht-Vollgewinde unterteilt werden. Das Gewinde wird auch in Grobgewinde und Feingewinde eingeteilt und kann je nach spezifischen Anforderungen angepasst werden.

Anwendungsfelder

Der U-Bolzen mit Gewinde wird aufgrund seiner einzigartigen U-förmigen Struktur und starken Verriegelungsfähigkeit häufig in den folgenden Branchen und Szenarien eingesetzt:

(1)Automobile

In der Automobilherstellung und -wartung ist es ein unverzichtbarer Schlüsselverschluss. Es wird hauptsächlich zur Fixierung der Verbindung zwischen Blattfeder und Achse verwendet und sorgt so für die Stabilität des Federungssystems bei hoher Belastung und starken Vibrationen. Darüber hinaus wird es auch zur Befestigung der Abgasanlage, des Schalldämpfers, der Rohrverbindungen des Fahrgestells und verschiedener Halterungen verwendet. Es besteht normalerweise aus legiertem Stahl der Güteklasse 10,9 oder 12,9 (z. B. 40Cr, 42CrMo) und wird mit einer Dacromet- oder Schwärzungsoberflächenbehandlung kombiniert.

(2) Rohrleitungsbau

Bei der Installation von Entwässerungs-, HVAC-, Brandschutz- und Industrierohrleitungen werden die Wasserleitungen, Gasleitungen, Dampfleitungen oder Kabeltrassen im „Brace“-Verfahren fest an den Stützen, Aufhängern oder Wänden befestigt.

(3) Bauingenieurwesen und Stahlkonstruktionen

Im Bereich der Baukonstruktionen werden U-Bolzen häufig für Stahlkonstruktionsverbindungen, die Befestigung eingebetteter Teile und seismische Stützsysteme verwendet. Beispielsweise können bei Vorhangfassadenbindern, Gerätefundamenten, Gerüsten und Rohrgalerien Querträger, Säulen oder Rohre mit U-förmigen Bolzen mit der Hauptstruktur verbunden werden.

(4)Schiffe und Meerestechnik

In Umgebungen mit starker Korrosion, wie im Schiffbau, in Hafenanlagen und auf Offshore-Plattformen, werden diese Materialien häufig zur Befestigung von Deckrohren, Kabelhalterungen, Gerätesockeln und Geländern verwendet. Aufgrund der längeren Einwirkung von Meerwasser oder Salznebel ist es notwendig, Materialien mit ausgezeichneter Korrosionsbeständigkeit auszuwählen, wie z. B. Edelstahl 304, Edelstahl 316L oder Duplex-Edelstahl.
