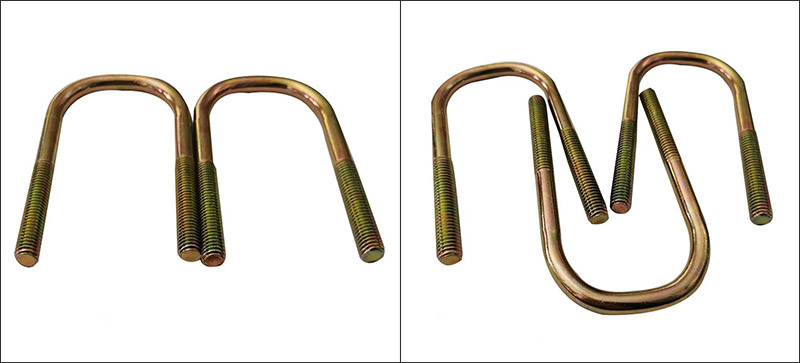

Aufhängungs-U-Bolzen

Der U-Bolzen der Aufhängung, auch Stahlfeder-Bügel oder Pferdebolzen genannt, ist einzigartig in seiner Form, die dem Buchstaben „U“ ähnelt. Der U-förmig gebogene Teil an beiden Enden ist mit Gewinden bearbeitet, die je nach Bedarf als grobe oder feine Zähne angepasst werden können, einschließlich Vollgewinde und Nicht-Vollgewinde. Das Produkt kann mit Muttern und Unterlegscheiben aneinander befestigt werden.

Produkttyp

Abhängig von den unterschiedlichen Formen der Kurven können sie hauptsächlich in die folgenden Typen eingeteilt werden:

Rundbiegung: Der gebogene Teil hat die Form eines Kreisbogens. Dies ist die gebräuchlichste Form und eignet sich für die meisten Stahlfederaufhängungssysteme.

Quadratische Biegung: Der gebogene Teil hat die Form eines rechtwinkligen Rechtecks ​​und eignet sich für Installationsszenarien, bei denen zusätzlicher Freiraum erforderlich ist, oder beim Einbau mit quadratischen Komponenten.

Paralleler U-Bolzen: Die Durchmesser der Beine sind konsistent, die Festigkeit ist gleichmäßig und er ist für schwere Anwendungen geeignet. Es ist eine häufige Wahl für schwere Lastkraftwagen und Anhänger.

Mit Öffnung versehener U-Bolzen: Ein Ende ist breiter und das andere Ende schmaler, passt sich genau der Kontur der Blattfeder an, sorgt für eine genauere Achspositionierung und wird häufig in OEM-Werkskonfigurationen verwendet.

Kernfunktion

Im Fahrzeugaufhängungssystem dient der U-Bolzen als entscheidende Befestigungskomponente. Seine Hauptfunktion besteht darin, die Achse und das Blattfederpaket fest miteinander zu verbinden und sicherzustellen, dass die Achse und die Aufhängung während des Fahrzeugbetriebs eine präzise Ausrichtung beibehalten.

Anwendbare Fahrzeugmodelle und Anwendungsszenarien

Aufhängungsbügel werden häufig in verschiedenen Nutzfahrzeugen und Spezialfahrzeugen eingesetzt:

Light Trucks: Stadtlogistikfahrzeuge, Pickup-Trucks, Kleintransporter

Schwerlast-Lkw: Sattelzugmaschinen für den Fernverkehr, Muldenkipper, Betonmischer

Anhänger: Sattelauflieger, Komplettanhänger, Pritschenanhänger

Busse: Stadtbusse, Touristenbusse, Schulbusse

Geländefahrzeuge: Geländefahrzeuge, 4x4-modifizierte Fahrzeuge, Militärfahrzeuge

Baumaschinen und Landmaschinen: Bagger, Lader, Traktoren, Erntemaschinen

Darüber hinaus halten U-Bolzen in Industriebereichen wie Bergbaumaschinen, Baumaschinen und Schienenfahrzeugen auch starken Vibrationen und Stoßbelastungen stand.

Vorsichtsmaßnahmen beim Austausch und bei der Installation

Der Aufhängungsbügel ist ein Bauteil mit hoher Beanspruchung. Im Laufe der Zeit kann es aufgrund von Ermüdung, Dehnung oder Korrosion zu einem Verlust der Vorspannung kommen. Daher müssen in den folgenden Situationen neue U-Bügel ausgetauscht werden:

Nach jeder Demontage: Nach jeder Demontage der Blattfeder- oder Aufhängungskomponenten muss ein neuer U-Bolzen ersetzt werden. Die Wiederverwendung des alten U-Bolzens führt zu einer erheblichen Verringerung der Klemmkraft (bis zu 55 % oder mehr).

Beim Aufrüsten der Aufhängung: Beim Einbau des Höherlegungssatzes oder beim Austausch der verdickten Blattfedern müssen U-Bügel mit der entsprechenden Länge und Spannweite ausgetauscht werden.

Regelmäßige Inspektion: Es wird empfohlen, das Drehmoment des U-Bolzens nach einer bestimmten Kilometerleistung zu überprüfen und je nach Lebensdauer des Fahrzeugs einen vorbeugenden Austausch durchzuführen.

Bei der Montage ist es unbedingt erforderlich, die Schrauben mit einem Drehmomentschlüssel schrittweise und symmetrisch gemäß den vorgegebenen Werten anzuziehen. Nach einer gewissen Fahrleistung die Schrauben wieder festziehen, um sicherzustellen, dass die Klemmkraft den Anforderungen entspricht.
