Anker-U-Bolzen

Der chinesische Anbieter Xiaoguo® Anker U-Bolzen ist in einer Vielzahl von Spezifikationen erhältlich, die alles von DN10 (2 mm) bis DN600 (24 Zoll) abdecken und alle Anforderungen in voller Größe erfüllen. Ganz gleich, ob es sich um kleine Wasserleitungen und Elektroleitungen oder große Industrierohre handelt, Sie können sich für kostengünstige Ankerbügel entscheiden.

Anfrage absenden

Produktbeschreibung

Produktdefinition und Kernfunktion

Der Anker-U-Bolzen, auch bekannt als Bodenanker-U-Bolzen oder vorinstallierter U-Bolzen, ist eine Art Verankerungselement in Form des Buchstabens „U“. Es verfügt über lange Gewinde an beiden Enden und wird üblicherweise im Betonfundament vorinstalliert oder durch den Stahlkonstruktionssockel geführt. Es wird mit Unterlegscheiben und Muttern kombiniert, um Geräte, Säulen, Rohrhalterungen usw. sicher auf dem Beton- oder Stahlkonstruktionsfundament zu befestigen.

Kernfunktion

Es ist eine wichtige Ankerkomponente, die in Bereichen wie Bauwesen, Brücken, Energie und Petrochemie verwendet wird, um starre Verbindungen zwischen Geräten und Fundamenten herzustellen. Seine Hauptfunktion besteht darin, die Lasten (Zug, Druck, Querkraft, Biegemoment) der Oberkonstruktion sicher auf das Betonfundament oder den Boden zu übertragen. Im Gegensatz zu gewöhnlichen Spreizdübeln wird dieses Produkt vorab eingegraben installiert. Es wird vor dem Betonieren in die Schalung eingebracht und bildet nach dem Aushärten des Betons einen irreversiblen Daueranker.

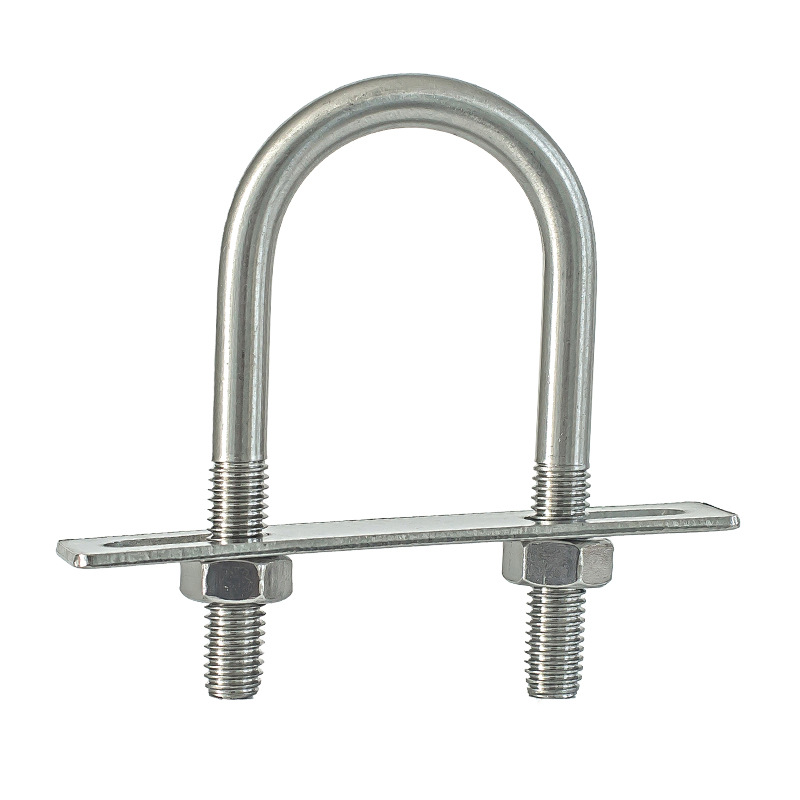

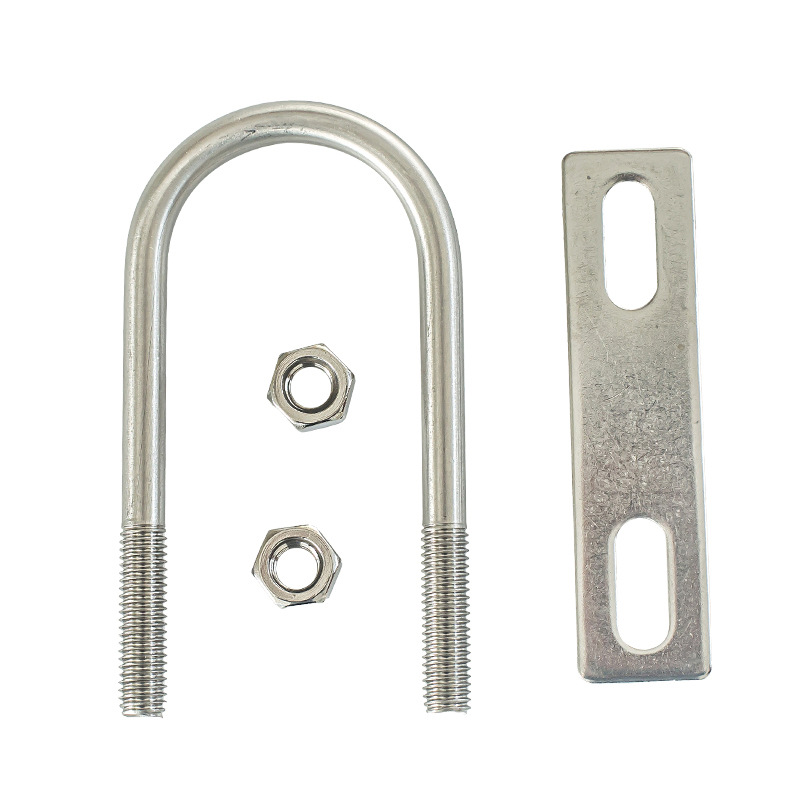

Anchor U Bolt

Gängige Materialien

Nachfolgend finden Sie eine Liste gängiger Materialien für Anker-U-Bolzen, die wir für Sie zusammengefasst haben, sodass Sie sie bequem durchsuchen können.

Materialtyp	Grad	Leistungsniveau erreichbar	Kernfunktionen	Anwendbare Szenarien
Kohlenstoffstahl	Q235 / A36	Note 4,8	Relativ ergiebig und vielseitig einsetzbar, einfach zu verarbeiten	Allgemeiner Bau, Fundamente für leichte Geräte, Geländerbefestigung
Kohlenstoffstahl	45# / 1045	Note 8,8	Mäßige Stärke, gute Gesamtleistung	Fundamente für Industrieanlagen, Strommasten, Rohrstützen
Legierter Stahl	40Cr / 5140	Note 10,9	Hohe Festigkeit, Ermüdungsbeständigkeit	Schweres Gerät, dynamisches Lastfundament, Windkraftturm
Legierter Stahl	35CrMo / 4135	Note 10,9/12,9	Beständig gegen niedrige Temperaturen, rostfrei	Petrochemische Industrie, Hochdruckbehälterfundament, kalte Regionen
Edelstahl	304 / A2	A2-70	Allgemeine Korrosionsbeständigkeit	Für Lebensmittelfabriken, Wasseraufbereitung, allgemeine Außenanwendungen
Edelstahl	316 / A4	A4-70 / A4-80	Hervorragende Beständigkeit gegen Meerwasser und Chemikalien	Für Offshore-Plattformen, Küstenkraftwerke, Chemieanlagen, Schwimmbadausrüstung
Feuerverzinkter Kohlenstoffstahl	Q235 / 45# + HDG	Note 4,8/8,8	Dauerhafter Rostschutz im Außenbereich	Brücken, Autobahnleitplanken, Kommunikationstürme, Photovoltaikstützen

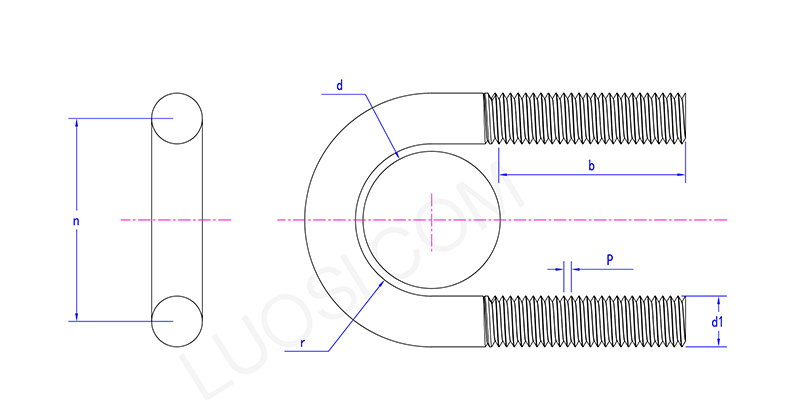

Anchor U Bolt

Mo	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Produkttyp

Abhängig von der Installationsmethode und -form wird der Anker-U-Bolzen hauptsächlich in die folgenden Typen unterteilt:

Einfach eingebetteter U-Bolzen: Direkt in den Beton eingebettet, wobei das Gewindeende über die Grundfläche hinausragt. Es dient zur Befestigung von Stahlsäulen und Gerätesockeln. Es ist die häufigste Form.

U-Bügel mit Hakenenden: Die Gewindeenden sind zusätzlich um 90° oder 180° gebogen.

U-Bolzen mit flachem Boden: Die Unterseite des U-förmigen Teils ist gerade und nicht bogenförmig. Es dient zur Befestigung von Bauteilen mit quadratischem Querschnitt oder für Installationen, bei denen ein enger Kontakt mit der Unterseite der Stahlplatte erforderlich ist.

U-Bolzen mit Durchgangsbolzen: Dieser U-förmige Bolzen verläuft durch die reservierten Löcher in der Stahlkonstruktionsbasis, wobei beide Enden freiliegen. Es wird mit oberen und unteren Muttern kombiniert, um eine Klemmung zu erreichen, und wird häufig für lösbare Verbindungen oder Situationen verwendet, die eine Höhenverstellung erfordern.

U-Bügel mit ungleichen Schenkeln: Schenkel unterschiedlicher Länge. Wird zur Installation auf geneigten Fundamentflächen oder in Sonderkonstruktionen verwendet, die eine asymmetrische Befestigung erfordern.
