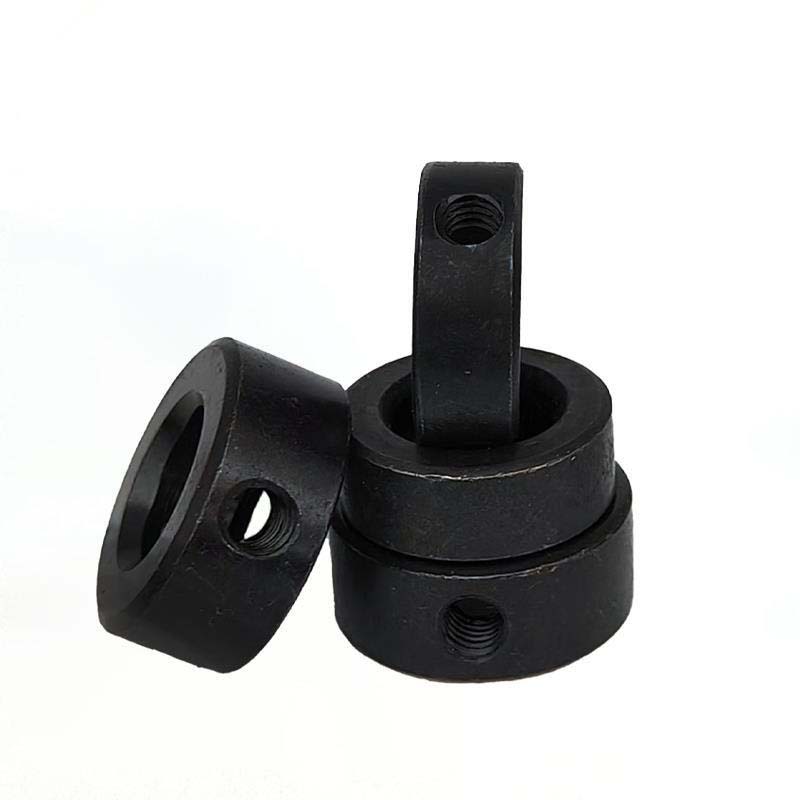

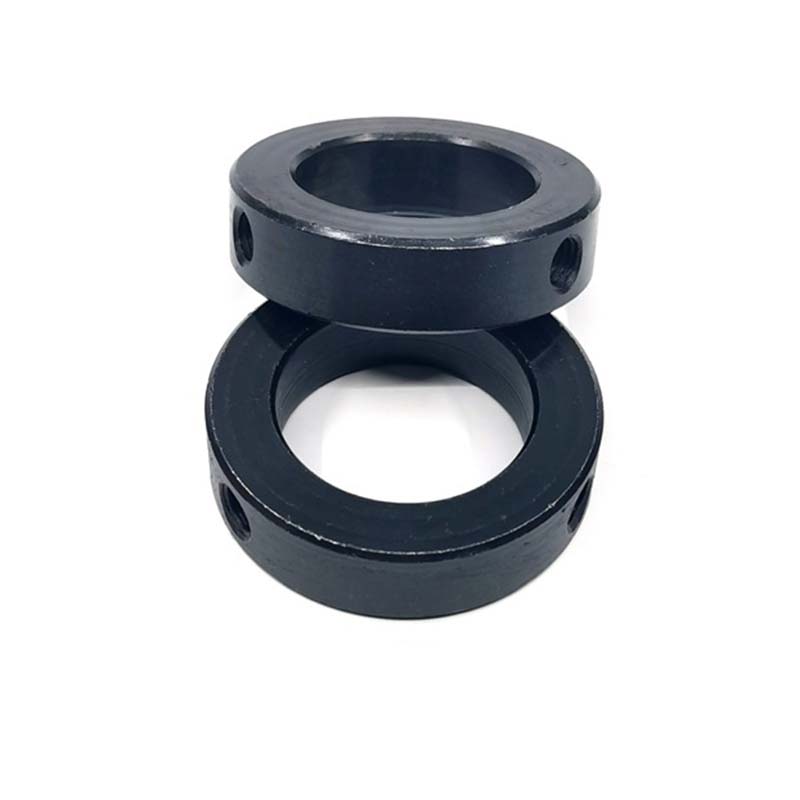

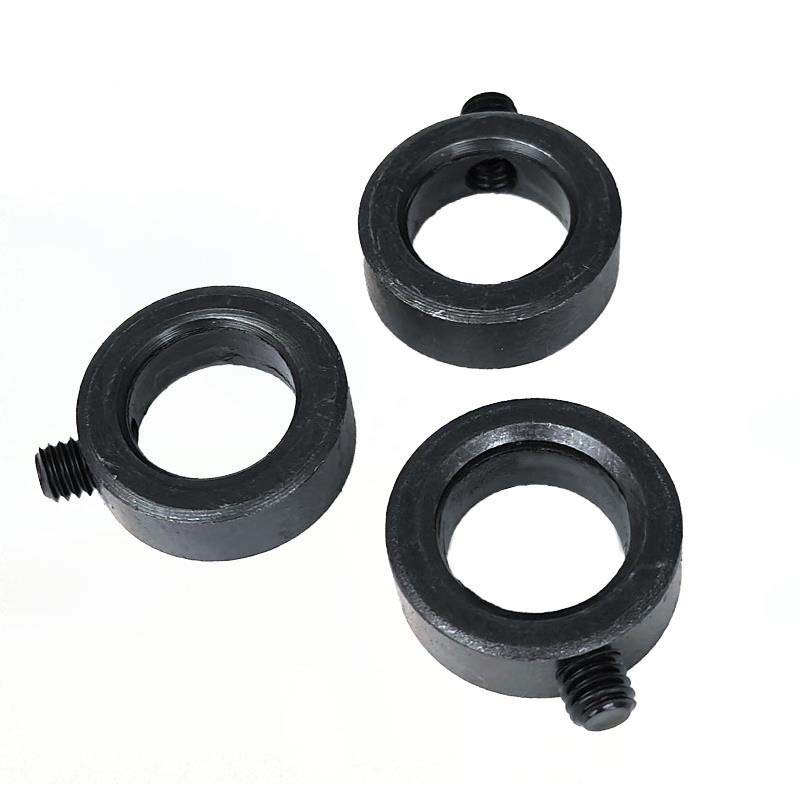

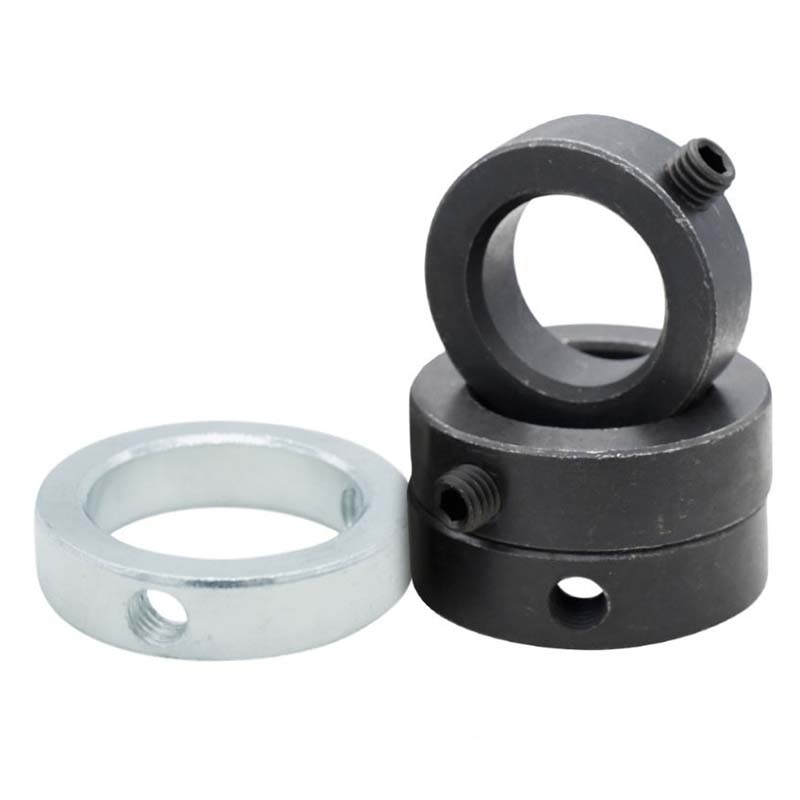

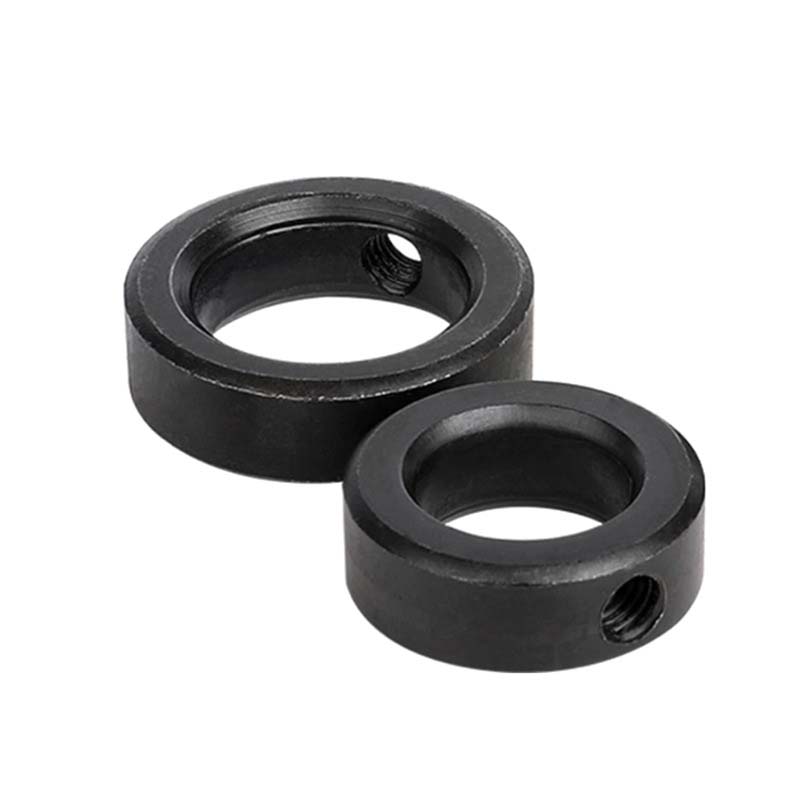

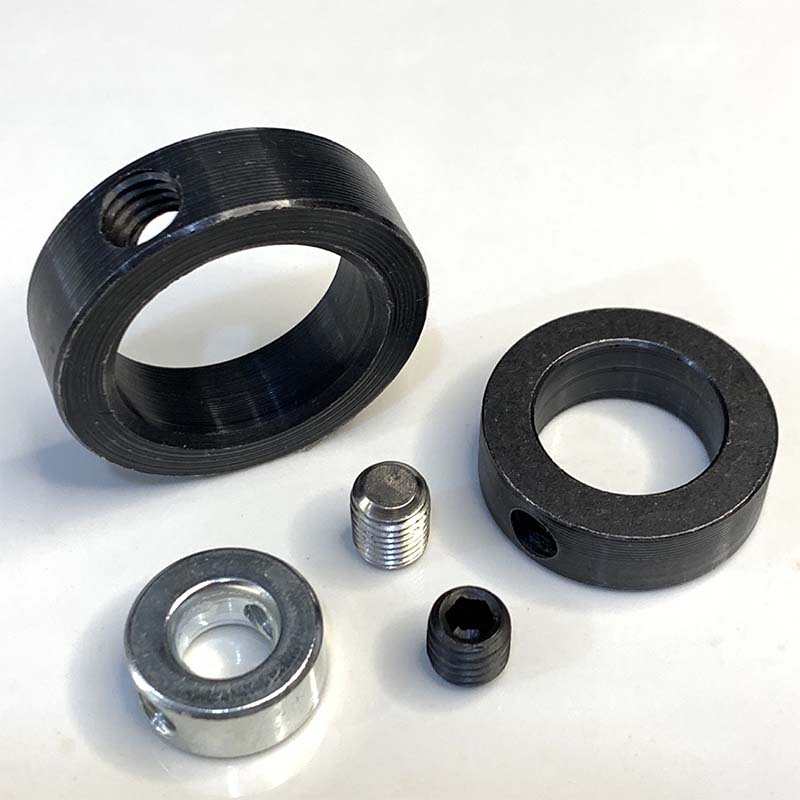

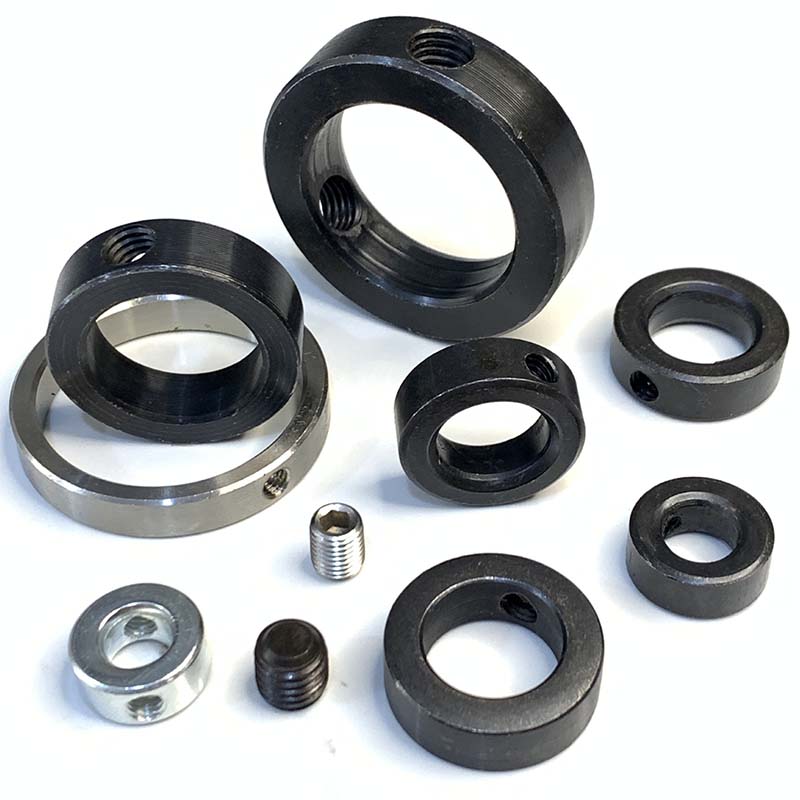

Gewindeverriegelungsring

Ein Gewindeverriegelungsring ist eine mechanische Komponente, die verhindern, dass Gewindeverbindungen lockern. Es kombiniert eine Gewindeschraube mit einer Hülle, um während der Installation gleichmäßig Druck zu verteilen, um sicherzustellen, dass eine sichere und stabile Fit.xiaoguo® in China ein professioneller Befestigungselementhersteller ist, der Produkte nach Kundenanforderungen anpassen und Proben bereitstellen kann.

Modell:GB/T 885-1986

Anfrage absenden

Produktbeschreibung

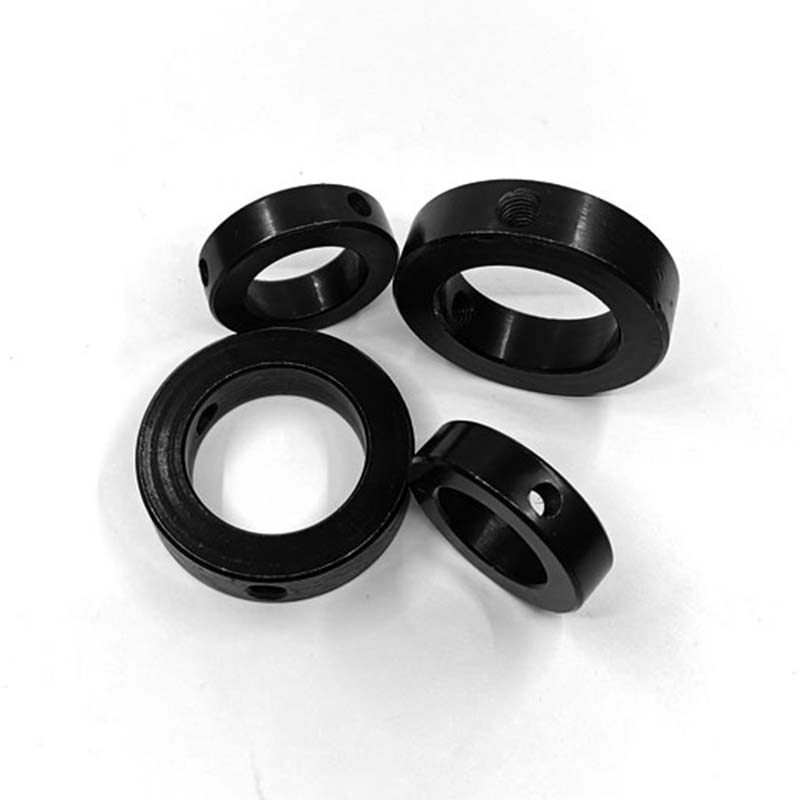

Die Gewindeverriegelungsringe bestehen aus Edelstahl oder Kohlenstoffstahl, die stark und rostbeständig sind. Die Oberfläche hat eine Wärmebehandlung unterzogen, um die Lebensdauer zu verlängern und die Verschleißfestigkeit zu verbessern. Der Gewindeanteil wurde eine präzisen Schnittbehandlung unterzogen, um eine reibungslose Verschärfung und Gewindeausrichtung zu gewährleisten. Für die Verwendung in harten Umgebungen kann die Überbeschichtung von Zink-Nickel oder eine schwarze Oxidbeschichtung ausgewählt werden, um der Oberfläche eine korrosionsbeständige Beschichtung hinzuzufügen. Diese Materialien können in einem Temperaturbereich von -40 ° C bis 300 ° C betrieben werden, sodass dieser Verriegelungsring unter extremen Umweltbedingungen wie Meeresumgebungen, chemischer Pflanzen oder schwerer Maschinerie oder schwerer Maschinen verwendet werden kann.

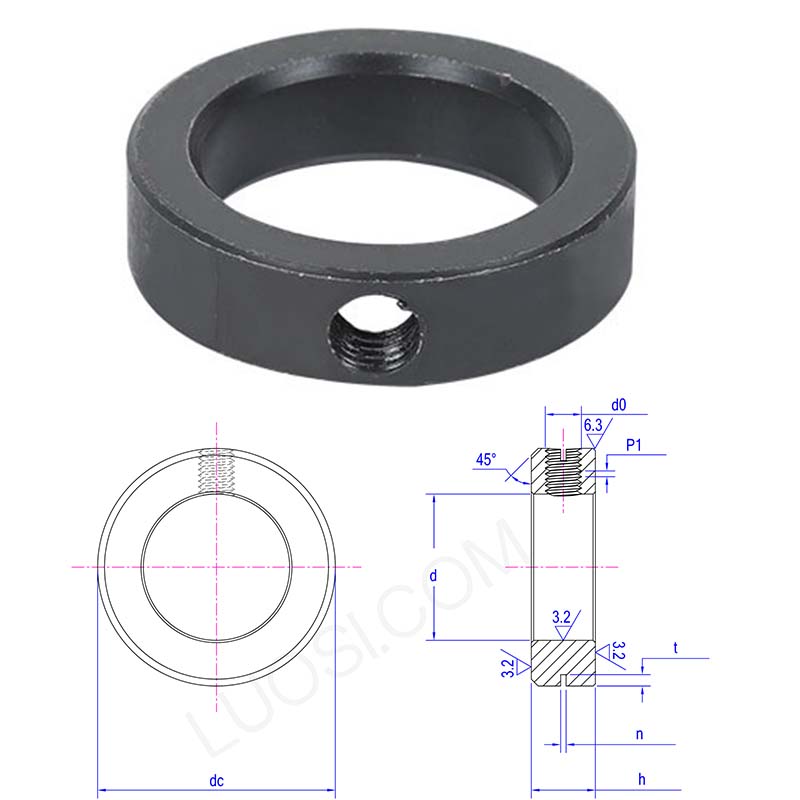

Threaded locking retaining ring

Mon	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
D Max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
min	14	15	16	17	18	19	20	22	25	28	30
H Max	12	12	12	12	12	12	12	12	14	14	14
H min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
N Max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
T Max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
DC	28	30	30	32	32	35	35	38	42	45	48
D0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Anwendung

Bei der Gewindeverriegelungsringringe werden in Leistungsübertragungssystemen, Pumpenbaugruppen und Roboterkomponenten häufig verwendet, insbesondere in Anwendungen, in denen sichergestellt wird, dass die Komponenten sicher auf der Welle festgelegt sind. Mit ihren vibrationsbeständigen Eigenschaften werden sie üblicherweise in Automobilübertragungssystemen, Windkraftanlagen und Fördersystemen verwendet. Es wird auch in der Luft- und Raumfahrtindustrie verwendet.

Es zeigt sich auch in landwirtschaftlichen Geräten und erneuerbaren Energien -Setups und leistet einen soliden Job, um die Dinge unter staubigen, feuchten Bedingungen zu reparieren oder wenn ein großes Drehmoment beteiligt ist.

Sind spezielle Tools für die Installation erforderlich?

Für den Betrieb sind keine speziellen Werkzeuge erforderlich. Gewöhnliche Werkzeuge (z. B. Sechskantschlüssel oder Schraubendreher) können verwendet werden, um die Stützringe der Gewinde einfach einzubinden. Zur Anpassung werden keine hydraulischen Pressen oder benutzerdefinierten Vorrichtungen benötigt. Eine präzise Einstellung kann einfach durch Verwendung der Gewindeschrauben am Verriegelungsring erreicht werden.
