Stellen Sie den Schraubenkragen ein

Der Stellschraubenkragen wird häufig in hochbelasteten Industrieanwendungen verwendet, bei denen herkömmliche Sprengringe nicht über ausreichende Haltekraft verfügen.XIAOGUO® verfügt über ein professionelles Team mit jahrelanger Erfahrung und kann dringende Bestellungen bei Lieferkettenkrisen innerhalb von 72 Stunden bearbeiten.

Modell:GB/T 885-1986

Anfrage absenden

Produktbeschreibung

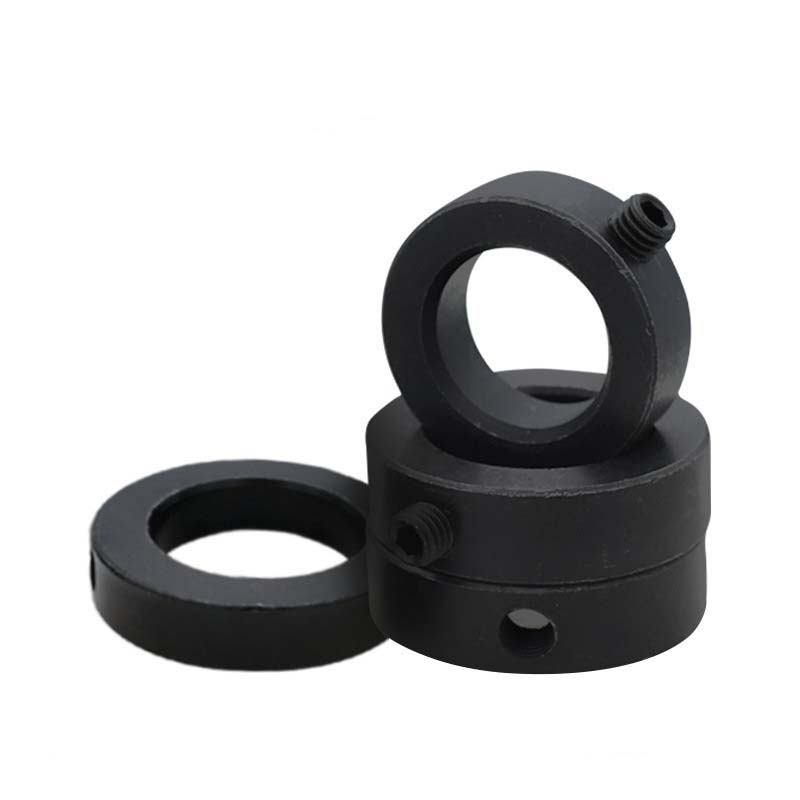

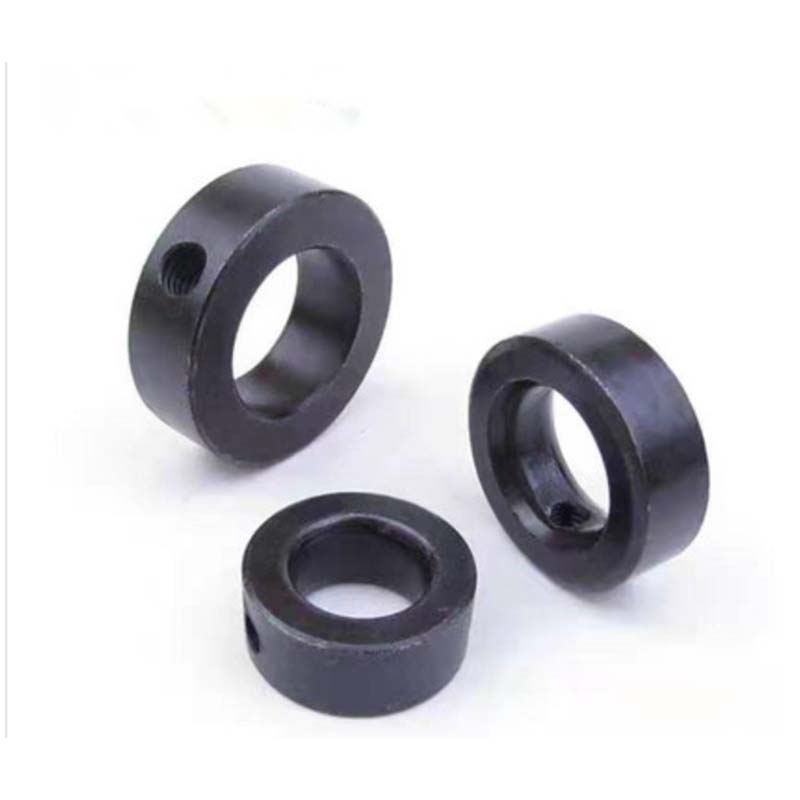

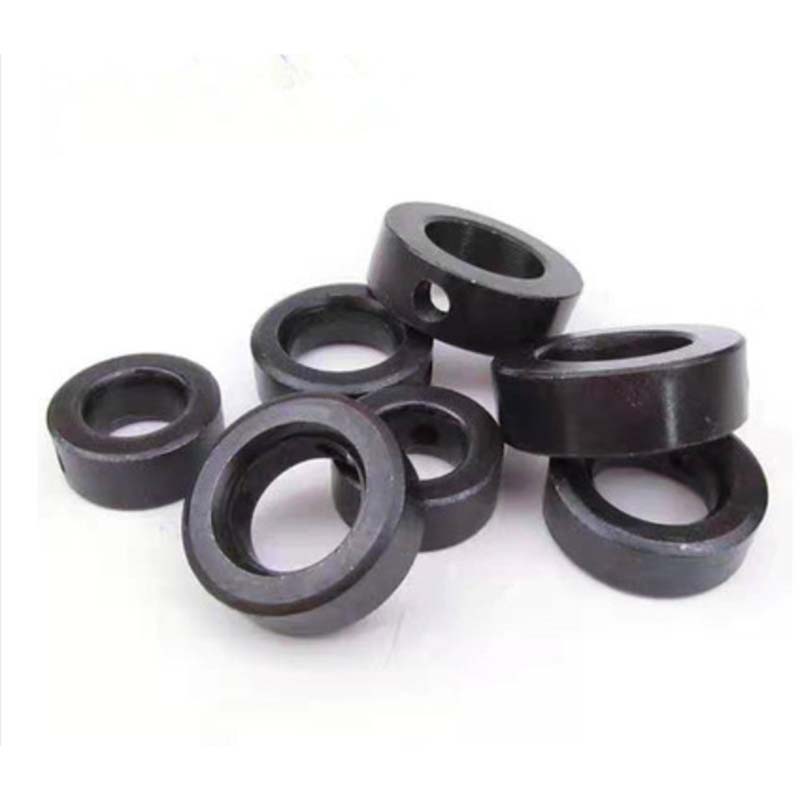

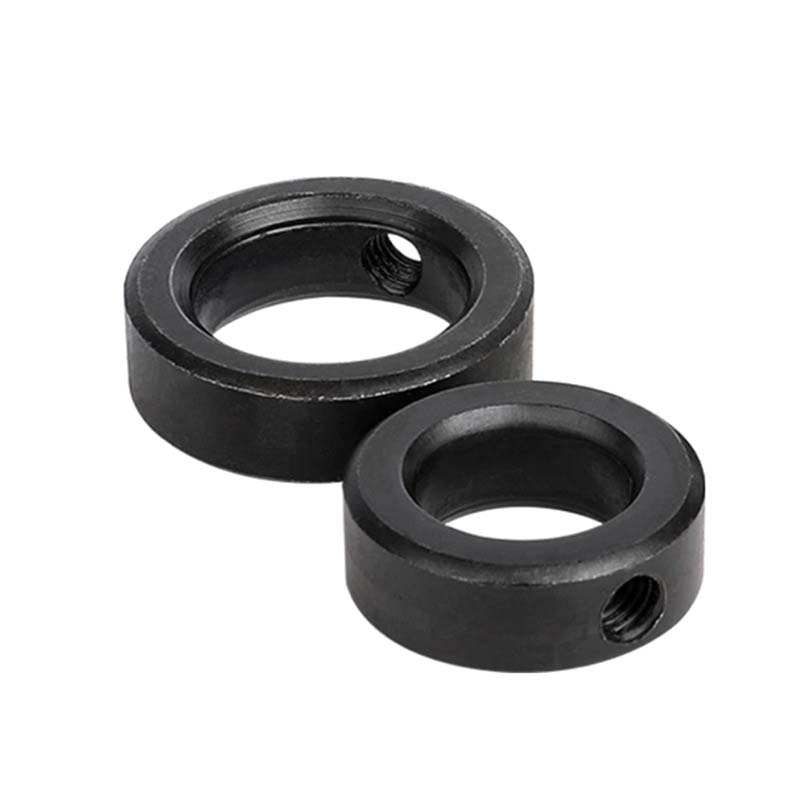

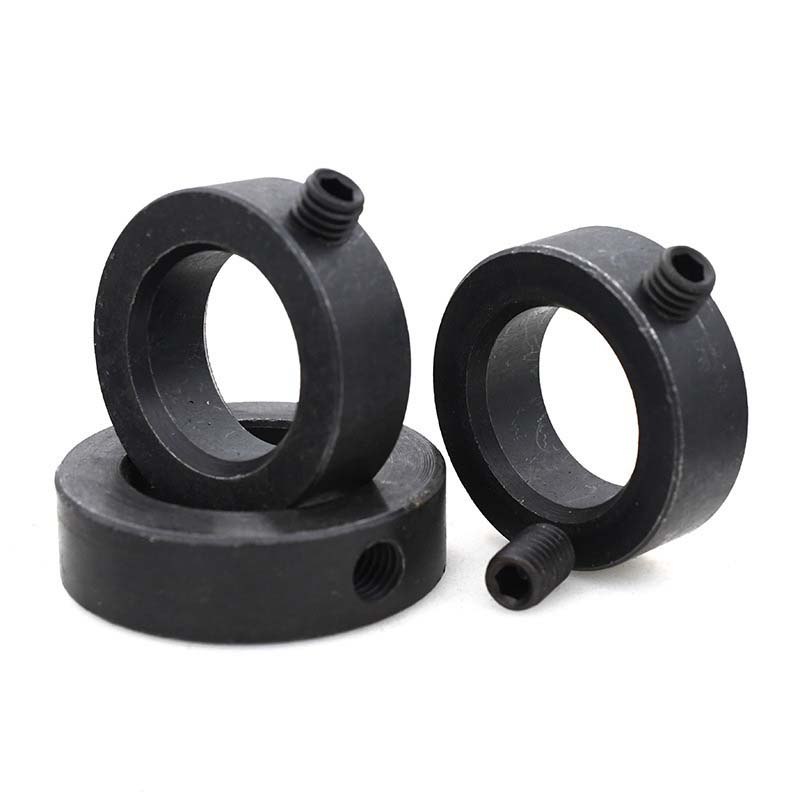

Der Stellschraubenkragen ist ein kreisförmiges, ringförmiges Befestigungselement mit einer Stellschraube. Die Installation kann problemlos von einer Person durchgeführt werden, ohne dass Spezialwerkzeuge erforderlich sind. Zum Entfernen einfach die Kontermutter lösen. Es wird häufig in großen Elektromotoren, Brechern, Bergbaumaschinen, CNC-Werkzeugmaschinen, Druckmaschinen und anderen Geräten eingesetzt.

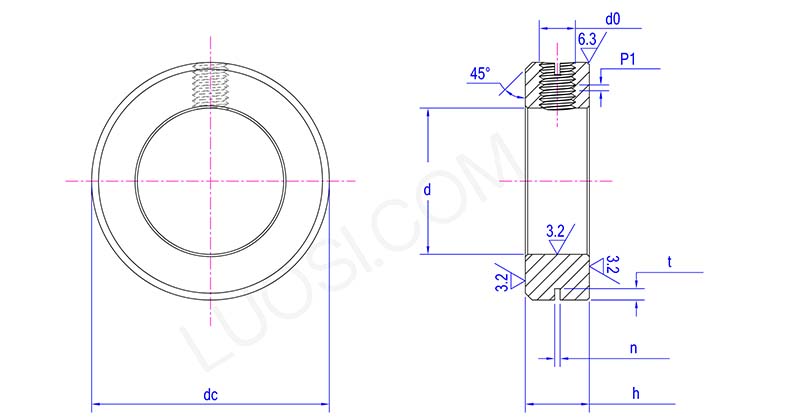

Set Screw Collar

Mo	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
T min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
Std. min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
Gleichstrom	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

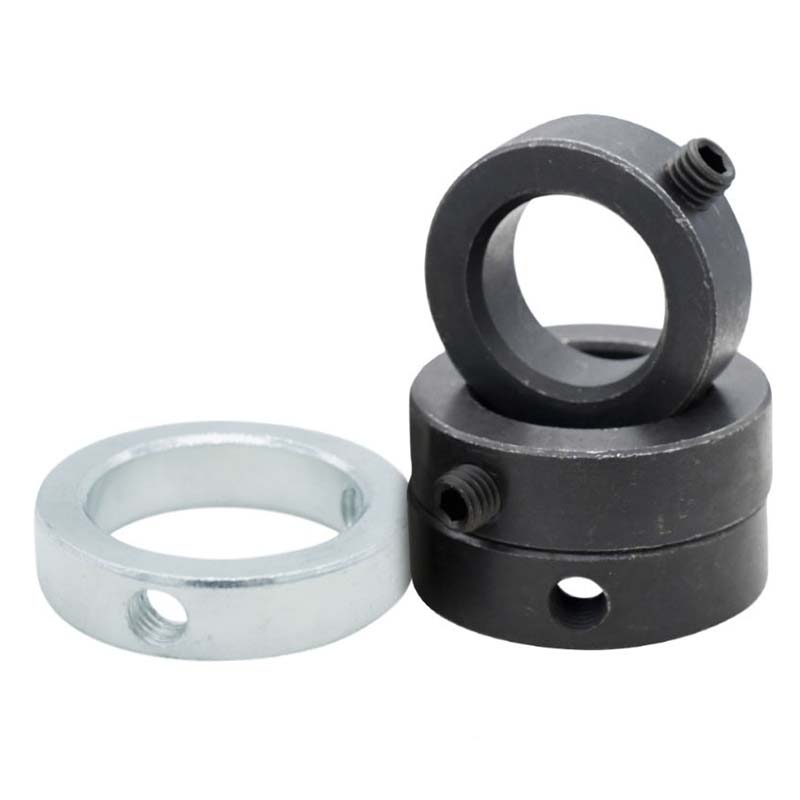

Xiaoguo® stellt diesen Schraubensicherungsring je nach Bedarf aus verschiedenen Materialien her. Für die Beständigkeit gegen Chemikalien verwenden wir Edelstahlsorten wie 304 oder 316. Wenn es einer hohen Belastung ausgesetzt ist, verwenden wir den legierten Stahl 4140. Und für Luft- und Raumfahrtanwendungen, bei denen es auf das Gewicht ankommt, gibt es leichtes Titan. Es gibt auch Versionen mit Polymerbeschichtungen, um die Korrosion bei Mischmetallaufbauten zu reduzieren. Alle Materialien durchlaufen strenge Härtetests (HRC 35–50) und Ultraschallprüfungen, um sicherzustellen, dass sie Industriestandards wie ASME B18.27 und DIN 471/472 hinsichtlich der Belastbarkeit erfüllen.

Regelmäßige Inspektion und Wartung

Um sicherzustellen, dass die Stellschraubenringe einwandfrei funktionieren, überprüfen Sie ab und zu den festen Sitz der Stellschrauben mit einem Drehmomentschlüssel. Ziel ist ein Drehmoment von 10–15 Nm. Reinigen Sie die Gewinde mit einem Lösungsmittel und entfernen Sie jeglichen Schmutz. Tragen Sie jedes Jahr frisches Fett auf Lithiumbasis auf. Ziehen Sie die Schrauben nicht zu fest an, da dies den Sicherungsring beschädigen kann. Wenn es Meerwasser oder Säuren ausgesetzt ist, überprüfen Sie die Beschichtung zweimal im Jahr, um sicherzustellen, dass sie noch in Ordnung ist. Wenn Sie an den berührenden Teilen Abnutzungserscheinungen von mehr als 0,1 mm feststellen, sollten Sie diese ersetzen.

Welche Wellentoleranzen sind kompatibel?

Die Stellschraubenhülsen funktionieren mit Wellengrößen von 10 mm bis 200 mm und verwenden gängige Toleranzstufen wie h9 oder h11. Die verstellbaren Schrauben an der Sicherungsmanschette können mit kleinen Unebenheiten oder Unebenheiten der Welle (bis zu ±0,05 mm) umgehen, sodass sie immer noch fest sitzt, ohne die Funktionsweise zu beeinträchtigen.
