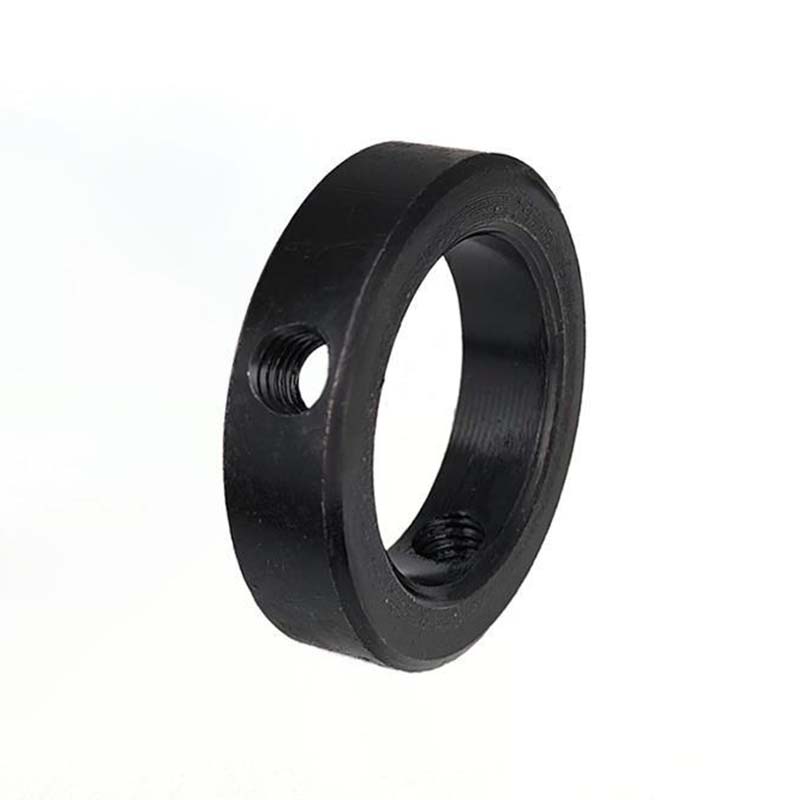

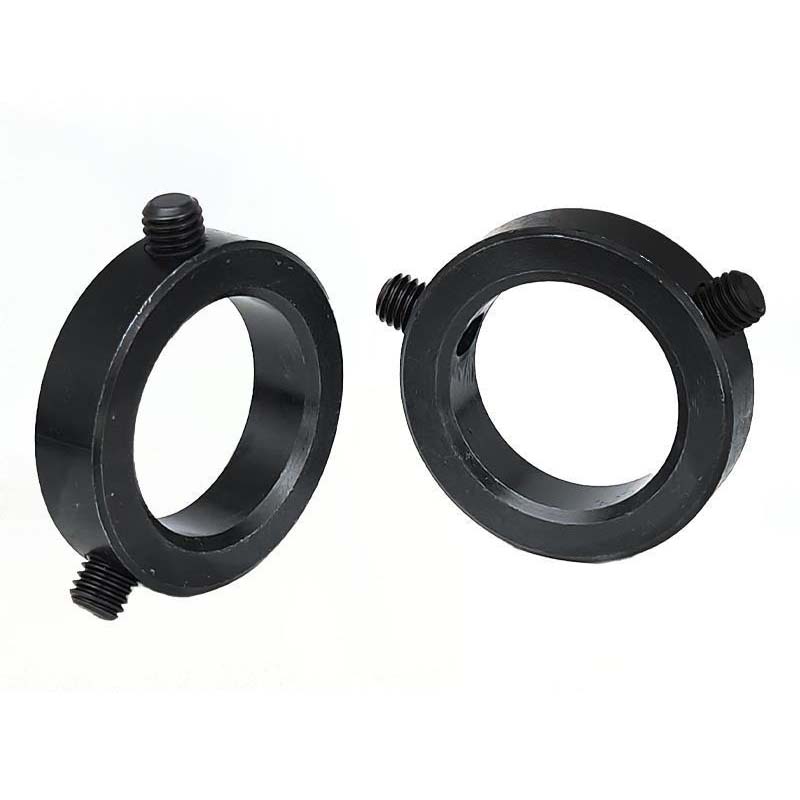

Klemmringhalter mit Stellschraube

XIAOGUO® unterhält Lager in Rotterdam und Houston, um regionale Lieferungen zu beschleunigen. Bei der Installation eines Klemmringhalters mit Stellschraube müssen die Schrauben festgezogen werden, um den Ring radial zusammenzudrücken und so einen präzisen und wiederverwendbaren Klemmmechanismus zu schaffen.

Modell:GB/T 885-1986

Anfrage absenden

Produktbeschreibung

Um die Lebensdauer zu verlängern, verfügt dieser Klemmringhalter mit Stellschraube über verschiedene Oberflächenbehandlungen. Eine Vernickelung (gleichmäßig ohne Strom aufgetragen) schützt vor Rost und Phosphatbeschichtungen machen es glatter und rostbeständiger. Für raue Umgebungen können Sie mit einem speziellen Verfahren aufgesprühte Wolframkarbidschichten hinzufügen. Diese Behandlungen sorgen dafür, dass es auch unter sauren, salzigen oder rauen Bedingungen gut funktioniert. Sie können auch kundenspezifische Eloxierungsoptionen erhalten, die bestimmte Industriestandards erfüllen, wie z. B. von der FDA zugelassene Oberflächen für Maschinen, die in der Lebensmittelverarbeitung verwendet werden.

Größe

Der Stellschrauben-Sicherungsringhalter ist in Wellendurchmessern von 5 mm bis 500 mm mit Passungstoleranzen bis zu den ISO-h6-Standards erhältlich. Sie können individuelle Breiten (3 mm bis 20 mm) und Gewindegrößen (M3 bis M24) erhalten, um unterschiedlichen Designanforderungen gerecht zu werden. Jedes hat Lasermarkierungen zur Verfolgung, sodass Sie es im Auge behalten können. Die mitgelieferten CAD-Zeichnungen erleichtern die Integration in bestehende Setups. Es gibt auch Split-Ring-Versionen, mit denen Sie sie an bereits installierten Schächten anbringen können, ohne vorher alles zerlegen zu müssen.

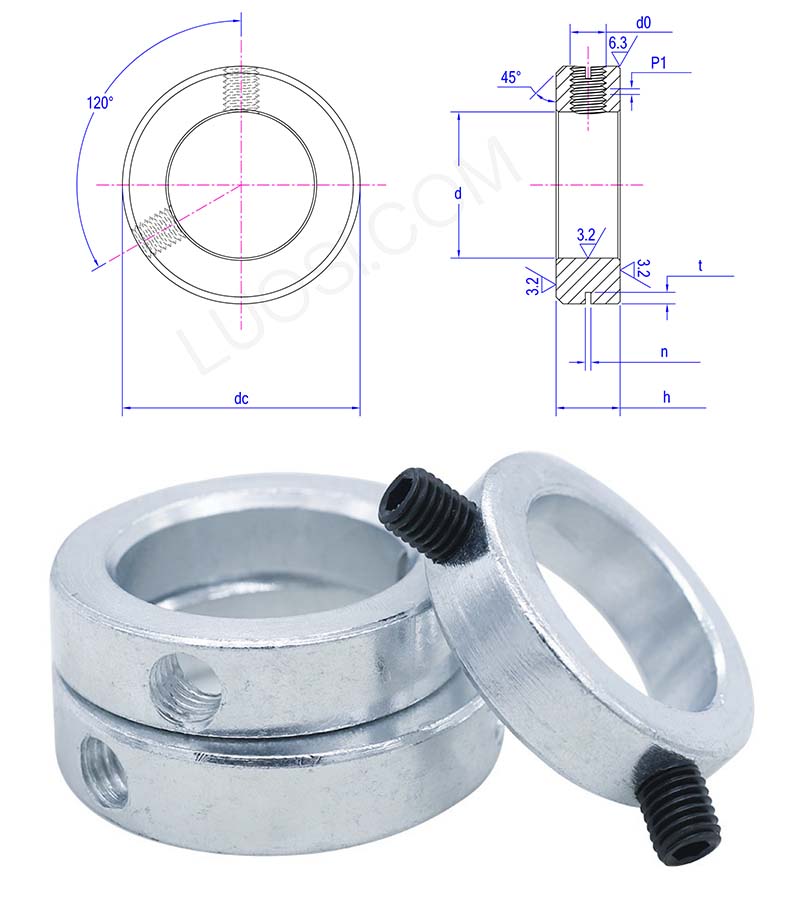

Mo	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
d max	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
T min	85	90	95	100	105	110	115	120	125	130	135
h max	22	22	25	25	25	30	30	30	30	30	30
Std. min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n min	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
Gleichstrom	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Halten Sie Umgebungen mit hohen Temperaturen stand

Der Stellschrauben-Sicherungsringhalter besteht normalerweise aus wärmebehandeltem Stahl oder korrosionsbeständigem Edelstahl, sodass er bei Temperaturen bis zu 300 °C (572 °F) gut funktioniert. Die Schrauben am Sicherungsring sind häufig mit einer Hochtemperatur-Anti-Seize-Beschichtung versehen, um ein Festkleben oder Abnutzen der Gewinde zu verhindern. Wenn Sie es für wirklich schwierige Bedingungen benötigen, gibt es Optionen wie Inconel® oder keramikbeschichtete Versionen. Sie testen es, indem sie heiße und kalte Temperaturen durchlaufen, um sicherzustellen, dass der Haltering seine Klemmkraft behält und seine Form nicht verändert. Das macht es gut für Motoren, Turbinen oder Luft- und Raumfahrtanlagen, wo es sehr heiß wird.
