Quadratische Buckelschweißmuttern

Strukturelle Merkmale

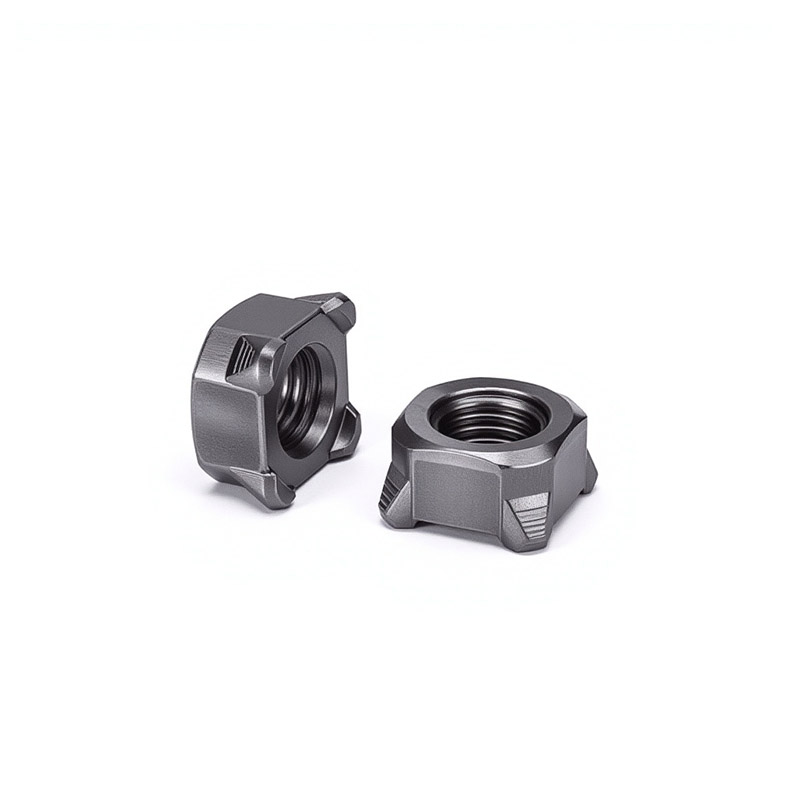

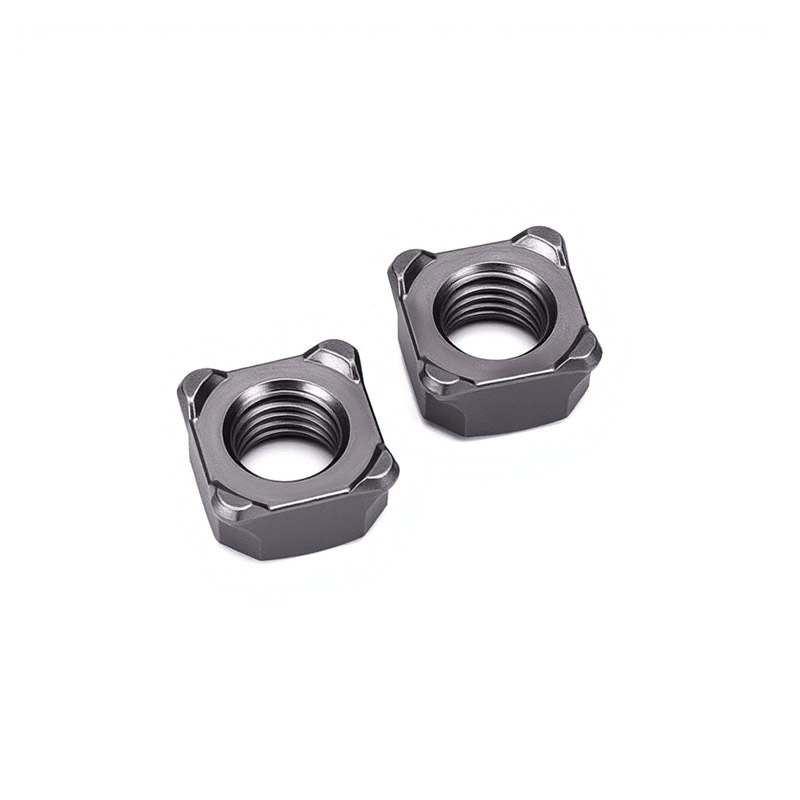

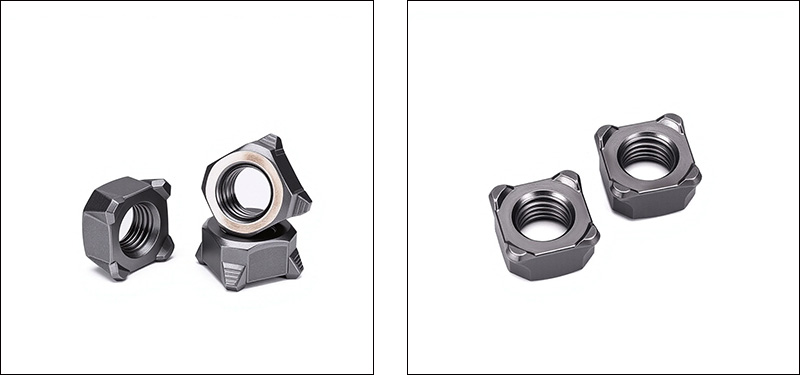

Quadratische Buckelschweißmuttern sind Vierkantmuttern mit mehreren Schweißbuckeln an der Unterseite. Sein strukturelles Design ist auf drei Hauptziele ausgerichtet: Schweißzuverlässigkeit, präzise Positionierung und Verdrehschutz.

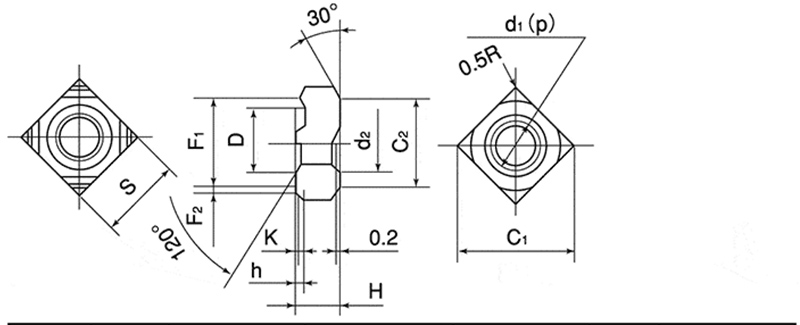

【1】Quadratische Basis

(1) Form: Ein perfektes Quadrat mit allen vier Seiten gleicher Länge und allen vier Ecken im rechten Winkel. Es kann automatisch eine Drehung verhindern, wenn es in das quadratische Loch des Werkstücks passt.

(2) Kantenbreite: Beispielsweise beträgt M8 14 mm, M10 17 mm. Es bietet ausreichend Druckfläche, um zu verhindern, dass die Muttern beim Schweißen im Grundmaterial stecken bleiben.

(3)Dicke (Höhe): Normalerweise 6 bis 10 mm. Es gewährleistet eine ausreichende Gewindeeingriffslänge, um eine Verbindungsfestigkeit zu gewährleisten.

【2】SchweißprojektAktionen

(1) Menge: Vierpunktsymmetrisch verteilt, um einen gleichmäßigen Strom und einen ausgeglichenen Schweißkern zu gewährleisten

(2) Position: An den vier Ecken der Bodenfläche, nahe der Kante, um die Schweißstabilität zu verbessern

（3）Form: Kugelförmige oder konische Form mit glatter Oberseite

(4) Höhe: 0,5 ~ 1,2 mm, um einen engen Kontakt mit dem Grundmaterial zu gewährleisten

Breite/Durchmesser: ca. 1,5 ~ 2,5 mm

【3】Innengewinde

（1）Gewindespezifikation: Metrisch M4 bis M16, Imperial #6 bis 5/8″. Bildet mit den passenden Bolzen eine lösbare Verbindung.

(2) Gewindegenauigkeit: 6H (metrisch), 2B (imperial). Gewährleistet eine gute Passung zwischen den quadratischen Buckelschweißmuttern und der Schraube.

（3）Gewindelänge: Bietet eine ausreichende Gewindeeingriffslänge.

（4）Gewindeausrichtung: Das Eintrittsende kann Fasen haben, um das Einführen der Schraube zu erleichtern.

Häufig gestellte Fragen

(1) Für welche Schweißmethode sind die quadratischen Buckelschweißmuttern geeignet? Was sind die Parameter?

Die am häufigsten verwendete Methode ist das Widerstandsbuckelschweißen. Nehmen Sie als Beispiel das Schweißen einer M8-Mutter aus kohlenstoffarmem Stahl auf eine 1,5-mm-Platte aus kohlenstoffarmem Stahl. Die Referenzparameter sind: Strom 8–11 kA, Elektrodendruck 2,5–4,0 kN, Schweißfrequenz 8–15 Zyklen (ca. 0,16–0,3 Sekunden).

(2) Welchen Standards entsprechen Ihre quadratischen Buckelschweißmuttern?

Wir halten uns strikt an DIN 928 (die deutsche Norm, die weltweit am weitesten verbreitet ist), ASME B18.1 (die amerikanische Norm) und GB/T 13681.2 (die chinesische nationale Norm).

（3）Wie kann die Schweißleistung der Muttern sichergestellt werden?

Der Kern der Schweißleistung besteht darin, dass der Kohlenstoffgehalt ≤ 0,25 % betragen sollte. Wir führen bei jeder Rohstoffcharge eine Spektralanalyse durch, um sicherzustellen, dass die chemische Zusammensetzung qualifiziert ist. Gleichzeitig werden Höhe und Form der Vorsprünge innerhalb des Toleranzbereichs streng kontrolliert.
