Metrische Flanschschraube Typ U 12

Metrische Flanschschrauben vom Typ U 12 eignen sich perfekt für präzise und sichere Installationen. Die Xiaoguo®-Fabrik kann Ihre Anforderungen erfüllen. Wir produzieren gemäß dem Implementierungsstandard von ASME/ANSI B18.2.5M-2009. Bestellen Sie jetzt und erhalten Sie die zuverlässigen Schrauben, die Sie benötigen.

Anfrage absenden

Produktbeschreibung

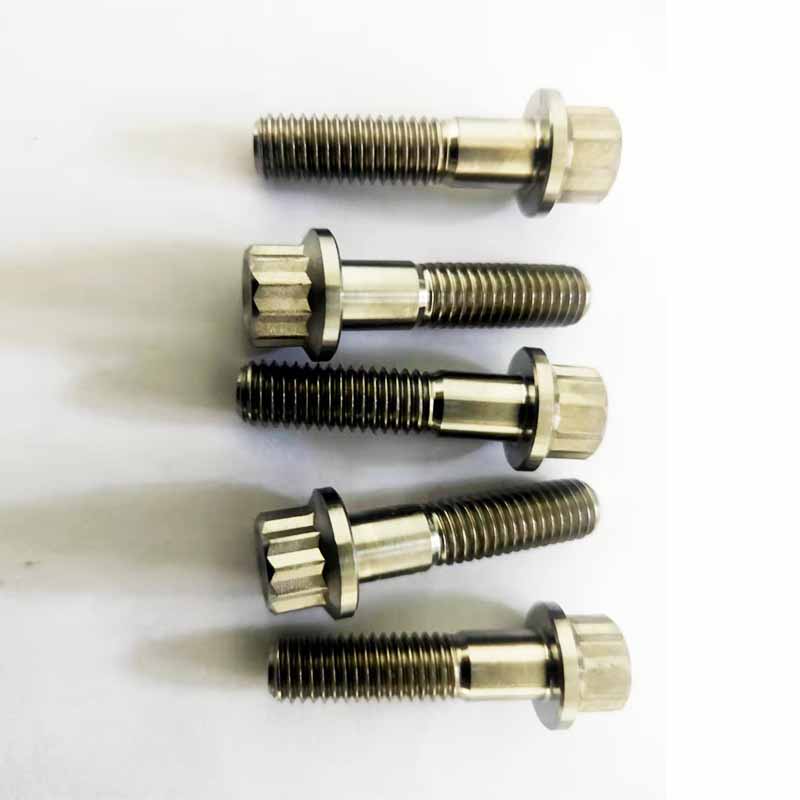

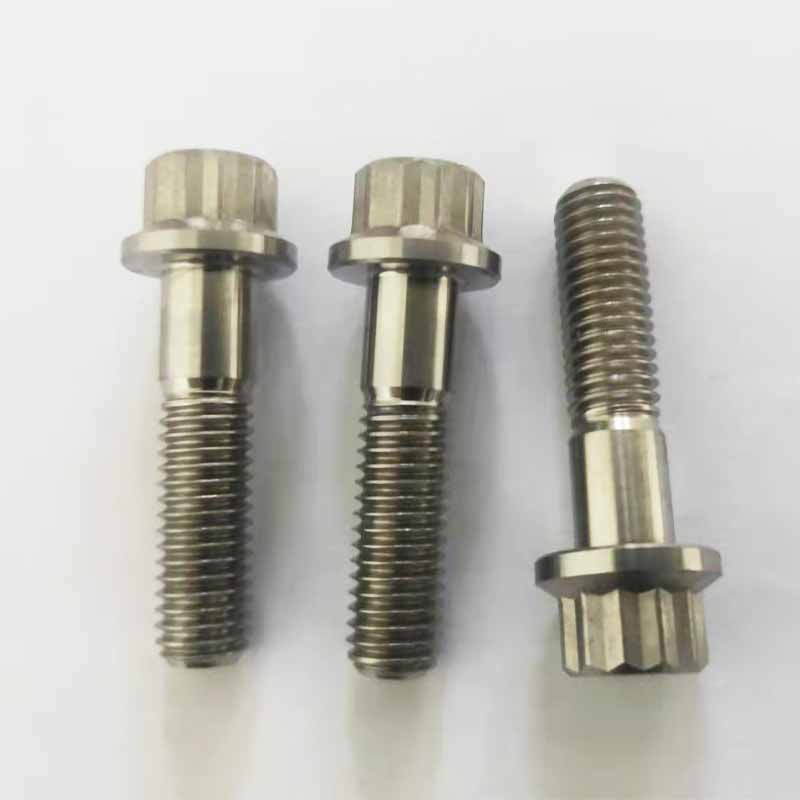

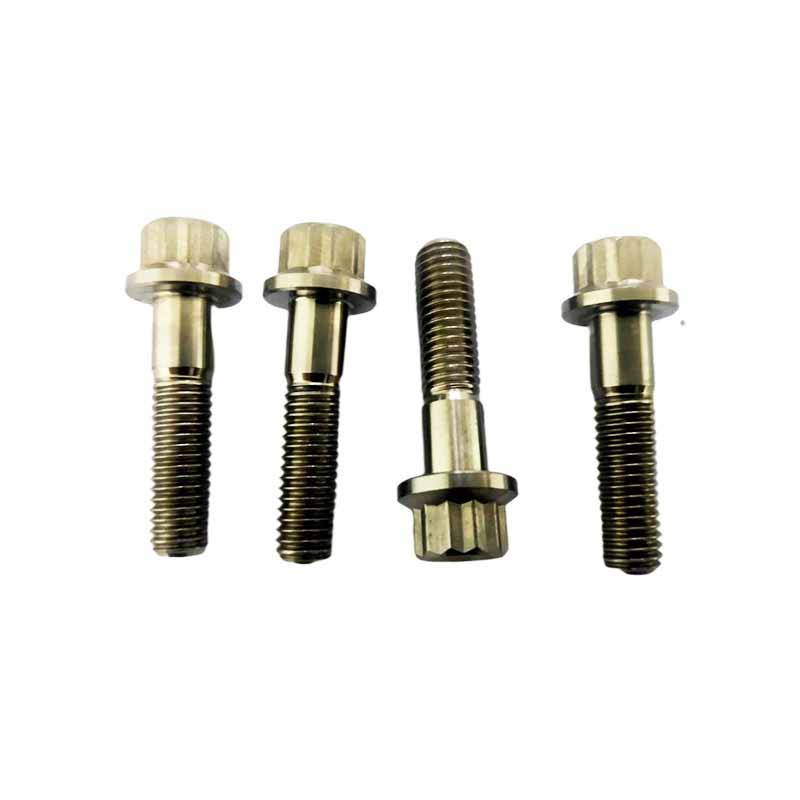

Die metrische Flanschschraube Typ U 12 hat am Kopf 12 Ecken. Im festgezogenen Zustand hat es eine größere Kontaktfläche und kann ein größeres Drehmoment aufbringen. Unter der Schraube befindet sich eine U-förmige Flanschplatte, die die Kontaktfläche mit dem verbundenen Teil vergrößern und den Druck verteilen kann.

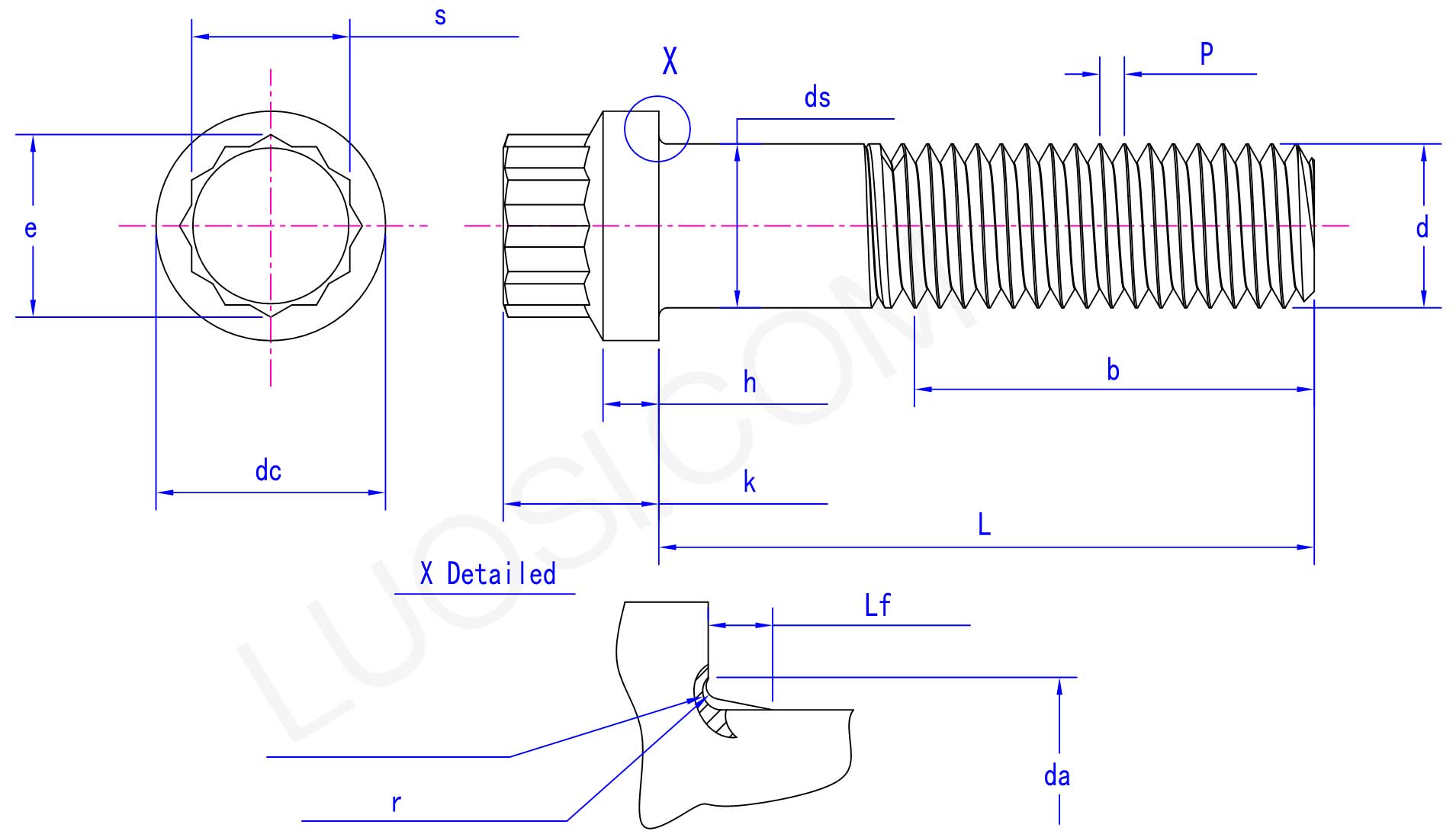

Metric Type U 12 Piont Flange Screw

Funktionen und Parameter

Metrische Zwölfkantschrauben vom Typ U sind beständig gegen Salzsprühnebelkorrosion. Das Bottom-Cut-Design wird häufig bei Edelstahl verwendet, wodurch Spaltkorrosion reduziert werden kann. Flanschdichtflächen sind die ideale Wahl für Schiffsgeländer oder Küsteninfrastruktur. Sie können eine Lockerung verhindern. Die Unterseite des gezahnten Flansches verfügt über eine Eingriffsfläche, die für Industrierüttler oder Generatorhalterungen geeignet ist, die keine Sicherungsscheiben erfordern.

Die metrischen Flanschschrauben vom Typ U 12 dienen zur Befestigung des Turbinenabgaskrümmers. Eine Leckage im Verteiler verringert den Turbinenwirkungsgrad. Sie können einem thermischen Zyklus von 900 °C standhalten. Die U-förmige Nut kann verhindern, dass sich der Flansch beim Anziehen verzieht. Beim Auftragen von Nickel-Antihaftmittel kommt es zum Ausbrennen der Kupferpaste. Ersetzen Sie es alle 50.000 gefahrenen Meilen. Durch thermische Ermüdung kann das Abgasrohr platzen.

Die metrischen Zwölfkantschrauben vom Typ U dienen zur Befestigung der Getriebedeckel von Windkraftanlagen. Turbinenvibrationen können dazu führen, dass sich herkömmliche Schrauben zurückziehen. Sie können die Abdeckplatte für mehr als 20 Jahre verriegeln. Der untere Schnittteil kann eine Rolle bei der Stoßdämpfung spielen. Wenn Sie einen 12-Punkt-Drehmomentvervielfacher in der Höhe verwenden, kann ein unzureichendes Anziehen dazu führen, dass Staub eindringt und die Zahnräder beschädigt.

Die metrische Flanschschraube Typ U 12 verfügt über eine extrem hohe Befestigungskraft. Das 12-Winkel-Design ermöglicht es, beim Anziehen einem größeren Drehmoment standzuhalten. Darüber hinaus erhöht der U-förmige Flansch die Reibung, sodass er selbst in einer vibrierenden Umgebung nur schwer gelöst werden kann. Sie sind sehr zuverlässig und können die Verbindungsteile jederzeit stabil halten.

Produktparameter

Mo	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ja max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
