Metrische Flanschschraube Typ F 12

Metrische Flanschschrauben vom Typ F 12 bieten ein höheres Drehmoment für sicheres Anziehen ohne Abrutschen. Sie können sowohl zur Möbelsicherung als auch zur Montage von Maschinen eingesetzt werden. Xiaoguo® ist ein professioneller Hersteller von Verbindungselementen mit langjähriger Erfahrung und kann diese an Ihre Bedürfnisse anpassen.

Anfrage absenden

Produktbeschreibung

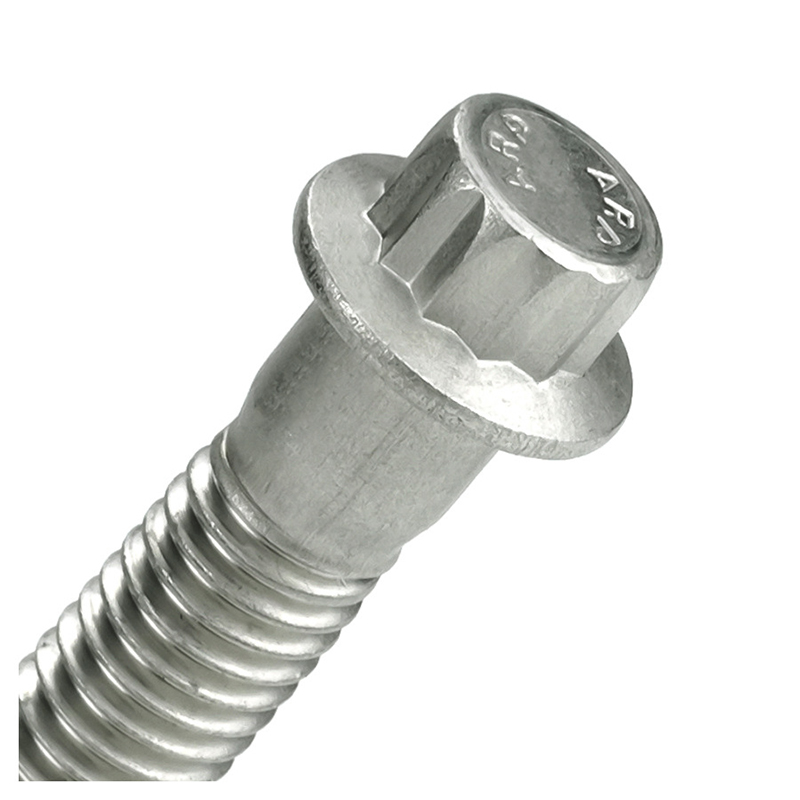

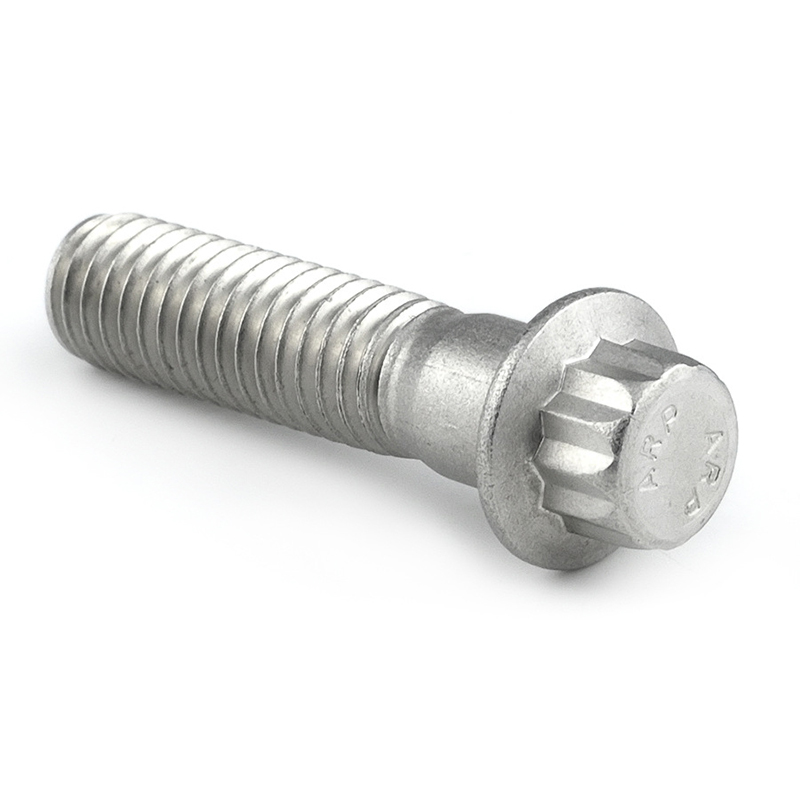

Das Kopfdesign der metrischen Flanschschraube Typ F 12 mit 12 Ecken ist etwas ganz Besonderes. An seiner Unterseite befindet sich eine F-förmige Flanschplatte. Diese Flanschplatte entspricht einer großen Dichtung, die die Kontaktfläche mit dem verbundenen Material vergrößern und die Verbindung stabiler machen kann.

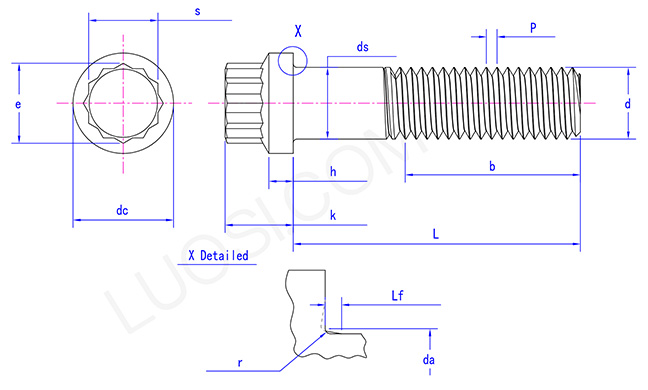

Metric type F 12-Piont flange screw

Merkmale

Das Merkmal der metrischen F-Typ-12-Punkt-Flanschschraube ist die einzigartige 12-Ecken-plus-F-Typ-Flanschplattenstruktur. Die 12 Ecken bieten mehr Kraftangriffspunkte und machen den Anziehvorgang präziser und reibungsloser. Der F-Typ-Flansch verteilt nicht nur den Druck, sondern verhindert auch, dass Schrauben in das befestigte Material einsinken, was die Stabilität der Verbindung weiter erhöht.

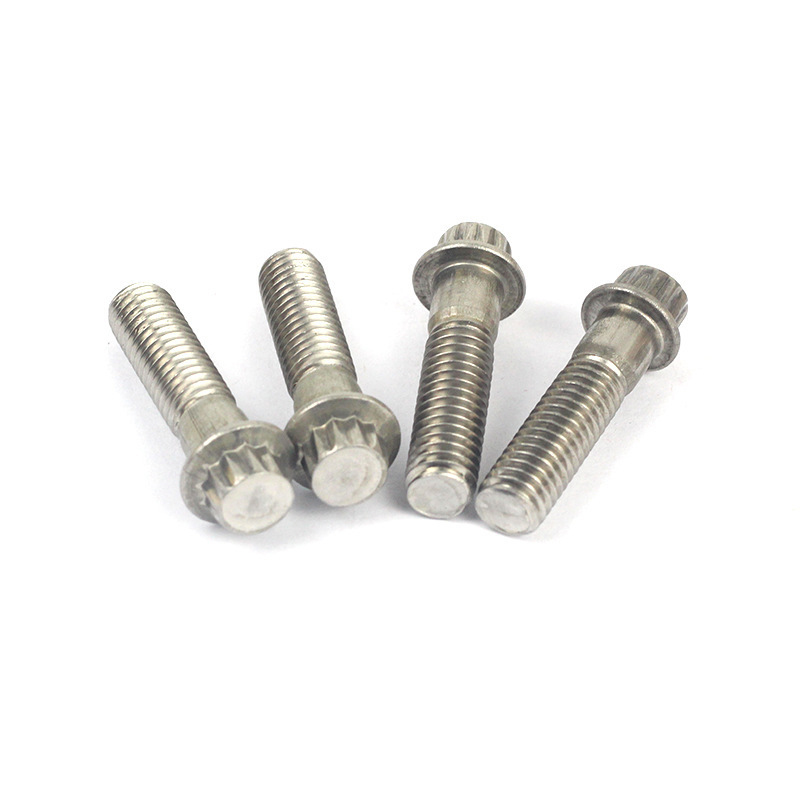

Metrische Flanschschrauben Typ F 12 mit Sägezahnflansch. Beim Festziehen greifen diese Zähne in die Oberfläche und verhindern so, dass sich mechanische Geräte (z. B. Förderbandrollen oder Pumpenhalterungen) aufgrund von Vibrationen lösen. Sie müssen keine zusätzlichen Sicherungsscheiben hinzufügen.

Metrische 12-Punkt-Schrauben vom Typ F lassen sich schneller auf unebenen Oberflächen installieren. Der gezackte Boden kann kleinere Mängel ausgleichen. Dies ist sehr nützlich, wenn Schrauben mit Gusseisen oder strukturierten Metallen verbunden werden, da glatte Flansche abrutschen können. Sein Griff ist stärker. Der gezahnte Boden kann in Metall eingebettet werden und ist vibrationsfester als glatte Flanschschrauben. Es wird häufig in landwirtschaftlichen Geräten oder Kompressorbasen eingesetzt.

Produktparameter

Mo	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ja max	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf max	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
R min	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

Für die Reparatur beschädigter Löcher eignen sich metrische Flanschschrauben vom Typ F 12. Die gezahnte Struktur kann als Anker am verschlissenen Gewinde dienen und vor der Wartung als vorübergehende Befestigung für alte Geräte dienen. Sie halten thermischen Wechseln stand. Der gezahnte Flansch behält den Halt, wenn sich das Metall ausdehnt oder zusammenzieht, und eignet sich daher hervorragend für Abgaskrümmer oder Ofenkomponenten.
