Sechskantschweißmuttern

Kaufen Sie sofort Xiaoguo® Sechskantschweißmuttern. Diese Muttern verfügen an der Unterseite über drei gleichmäßig verteilte Schweißvorsprünge. Der Strom ist konzentriert, der Schweißkern ist stabil und die Muttern lösen sich nach dem Schweißen nie. Dadurch wird das Problem der Mutternabweichung während des Schweißvorgangs wirksam verhindert.

Modell:JIS B1196-1.1-1982

Anfrage absenden

Produktbeschreibung

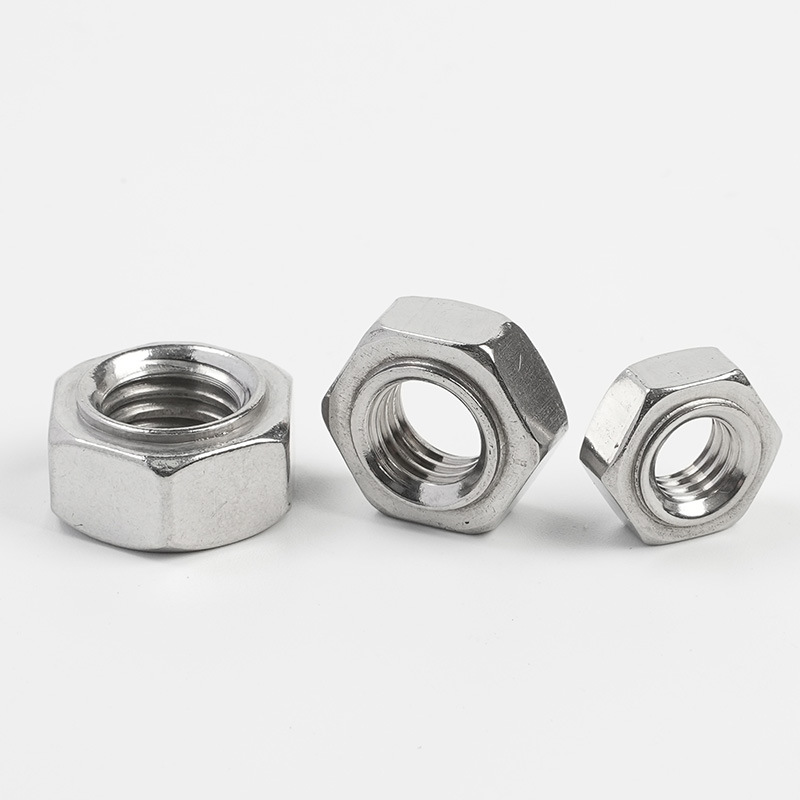

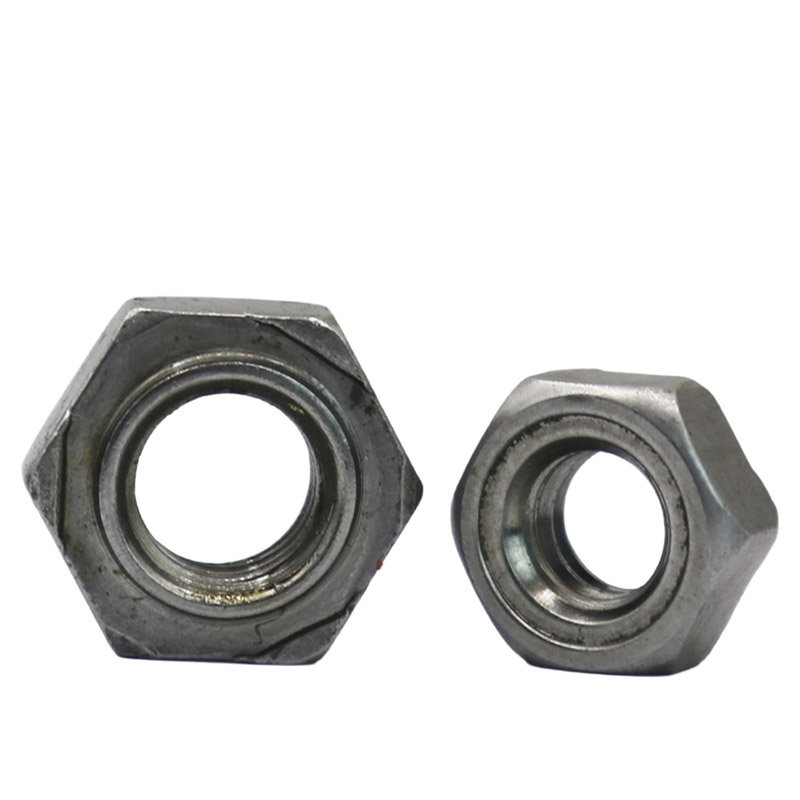

Sechskantschweißmuttern sind eine Art Spezialbefestigung, die der Norm DIN 929 entspricht. Sie haben eine sechseckige Form und drei Schweißvorsprünge an der Unterseite (teilweise mit Positionierungsstiften). Sie werden durch Widerstandspunktschweißen dauerhaft an Blechen befestigt und bieten ein hochfestes Innengewindeloch für spätere Schraubverbindungen. Ihr Hauptmerkmal ist, dass sie sich nach dem Schweißen nie lösen. Sechskantschweißmuttern werden häufig in Branchen wie Automobilen, Blechen und Formen verwendet. Sie werden auch dort eingesetzt, wo normale Muttern nicht verwendet werden können oder eine feste und dauerhafte Gewindeverbindung erforderlich ist und als fester Innengewinde-Verbindungspunkt dient.

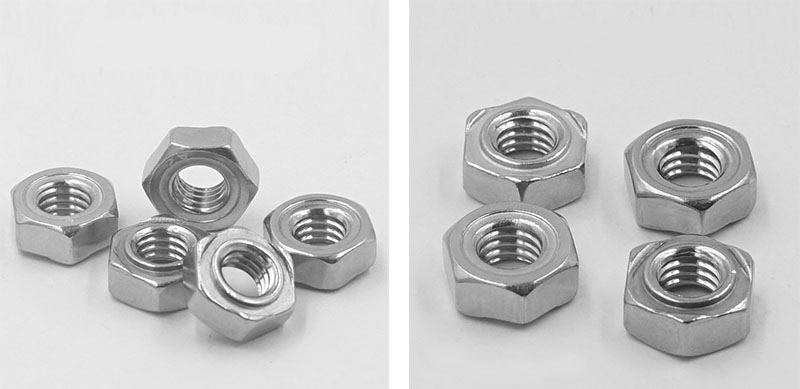

Hex Weld Nuts

Strukturelle Merkmale

Das strukturelle Design der Sechskant-Schweißmutter konzentriert sich auf drei Hauptziele: Schweißzuverlässigkeit, Positionierungsgenauigkeit und einfache Montage.

【1】Sechseckige Form

(1)Form: Regelmäßiges Sechseck. Die Abmessungen der gegenüberliegenden Seiten entsprechen der Norm DIN 929. Es kann mit einem normalen Maulschlüssel oder einem Steckschlüssel festgezogen werden, ohne dass Spezialwerkzeuge erforderlich sind.

(2) Breite der gegenüberliegenden Seite: Unterschiedliche Spezifikationen haben unterschiedliche Abmessungen. Beispielsweise ist M6 11 mm, M8 14 mm und M10 17 mm. Sorgen Sie für ausreichend Auflagefläche für den Schraubenschlüssel.

(3) Gesamthöhe: Normalerweise das 0,8- bis 1,0-fache des Nenndurchmessers des Gewindes. Stellen Sie die Gewindeeingriffslänge sicher und sorgen Sie für Verbindungsstärke.

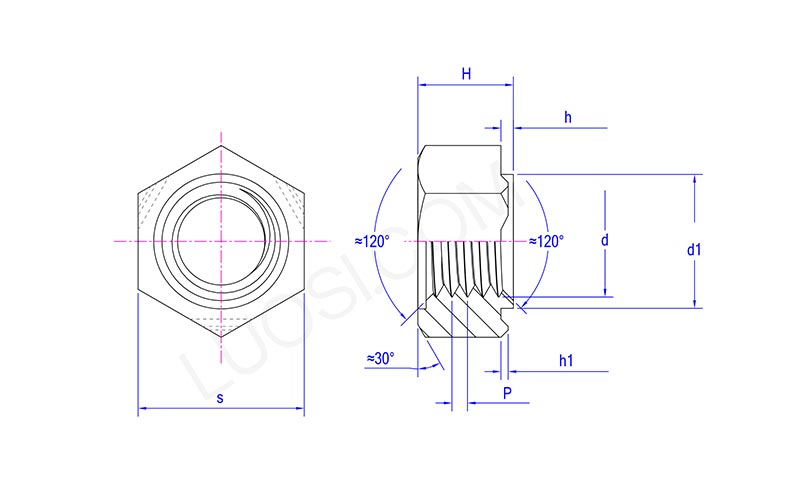

Hex Weld Nuts

Mo	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 Min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
Std. min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Schweißvorsprünge unten

（1）Menge: 3 Stück (gleichmäßig im 120°-Winkel verteilt). Drei Punkte bestimmen eine Ebene und stellen sicher, dass die Sechskantschweißmutter sicheren Kontakt mit dem Grundmaterial hat. Selbst wenn die Oberfläche des Werkstücks leicht uneben ist, kann eine zuverlässige Schweißung gewährleistet werden.

(2) Position: Am Rand der Bodenfläche, um die Schweißstabilität zu verbessern.

（3）Form: Kugelförmig oder konisch, mit glatter Oberseite. Beim Widerstandsschweißen wird der Strom konzentriert und das Schmelzen zur Bildung eines Kerns priorisiert.

（4）Höhe: 0,5 - 1,0 mm (spezifische Werte hängen von der Spezifikation und der Plattendicke ab). Achten Sie auf einen dichten Kontakt zum Grundmaterial und sorgen Sie für ausreichend Schmelzvolumen.

【3】Positionierungsführungsstift (Pilot, optionale Struktur)

（1）Führungsstiftdurchmesser: Kleiner als das vorgebohrte Loch des Werkstücks (z. B. M8 für φ9,6 mm oder φ11,6 mm)

（2）Führungsstifthöhe: 1,5 ~ 2,5 mm (ausgewählt entsprechend der Dicke der Platine)

【4】Innengewinde

（1）Gewindespezifikationen: Metrisches Grobgewinde M3 bis M16 (Feingewinde verfügbar), Imperial UNC 1/4″ bis 5/16″

(2) Gewindegenauigkeit: 6H (metrisch), 2B (imperial)

（3）Gewindelänge: Sorgen Sie für eine ausreichende Gewindeeingriffslänge

（4）Gewindeausrichtung: Das Eingangsende kann abgeschrägt sein
