12-Punkt-Flanschschraube

Bestellen Sie sofort die Xiaoguo® 12-Punkt-Flanschschraube in großen Mengen. Dieses Produkt verfügt über ein einzigartiges 12-Punkt-Kopfdesign und besteht aus legiertem Stahl der Güteklasse 12,9, der einem Abschreck- und Anlassverfahren unterzogen wurde, mit einer Zugfestigkeit von mehr als 1200 MPa, was für den Einsatz in stark beanspruchten Teilen des Motors geeignet ist.

Anfrage absenden

Produktbeschreibung

Die 12-Punkt-Flanschschraube ist ein Hochleistungsbefestigungselement mit einem Kopf mit zwölf Ecken und einer vergrößerten Flanschauflagefläche an der Unterseite. Seine Kopfform weist ein doppelt sechseckiges Design auf und kombiniert den Zwölfpunktantrieb mit einer integrierten Flanschstruktur, die speziell für ein hohes Drehmoment und Widerstandsfähigkeit gegen Lockerung durch Vibrationen entwickelt wurde.

Diese 12-Punkt-Flanschschraube wird häufig in Automobilgetriebesystemen, Motorblöcken, Flugzeugmotoren und hochfesten Industrieanlagen verwendet. Es ist eine ideale Lösung zum Ersetzen herkömmlicher Sechskantschrauben und Innensechskantschrauben mit zylindrischem Kopf. Das Design der zwölfseitigen Antriebsfläche ermöglicht die Verwendung von Ringschlüsseln oder zwölfseitigen Steckschlüsseln und ermöglicht eine 30°-Neupositionierung in engen Räumen im Vergleich zu Standard-Sechskantköpfen, was zu einer höheren Installationseffizienz führt.

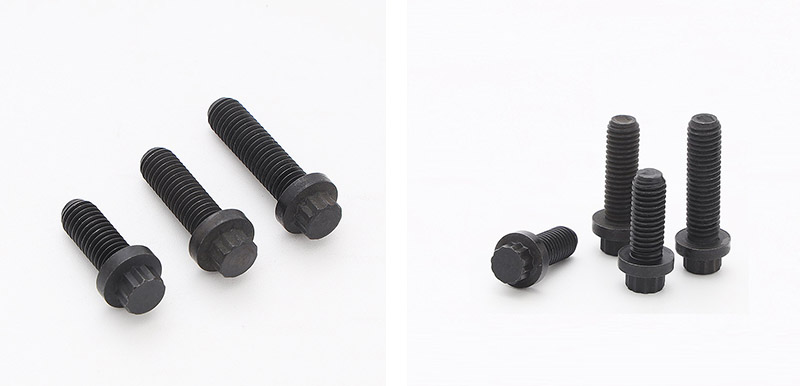

12 Point Flange Screw

Kernvorteil

Die Kernvorteile der 12-Punkt-Flanschschraube spiegeln sich hauptsächlich in den folgenden Aspekten wider:

(1) Zwölf-Punkt-Kopftyp

Mehr Kontaktflächen: Der Zwölfkantkopftyp hat doppelt so viele Kontaktflächen wie der Sechskantkopf und kann so höhere Anzugsdrehmomente aushalten, ohne den Kopf zu beschädigen.

Das Risiko eines Gleitwinkels ist gering: Die Kraftverteilung ist gleichmäßiger und eignet sich daher für Anwendungen, die eine hohe Vorspannung erfordern.

(2) Integrierter Flansch

In sich geschlossene Flanschfläche: Keine zusätzlichen Dichtungen erforderlich. Die gezahnte oder geprägte Struktur an der Unterseite des Flansches wirkt mit der Oberfläche des Werkstücks zusammen und erzeugt so eine starke Reibungskraft.

Hohe Vibrationsfestigkeit: Die Vorspannung kann auch in einer vibrierenden Umgebung aufrechterhalten werden, geeignet für Bereiche mit dynamischer Belastung.

(3) Einfache Installation, platzsparend

30°-Drehung: Der Zwölfkantkopf kann um 30° gedreht werden, um ihn zur Neupositionierung in den Schraubenschlüssel einzusetzen. Dies spart die Hälfte des Platzes im Vergleich zur 60°-Drehung des Sechskantkopfes. Geeignet für begrenzten Platz.

(4) Große Lagerfläche

Die vergrößerte Flanschfläche vergrößert die Kontaktfläche: verteilt den Druck effektiv und verhindert die Verformung weicher Materialien wie Aluminium und Gusseisen.

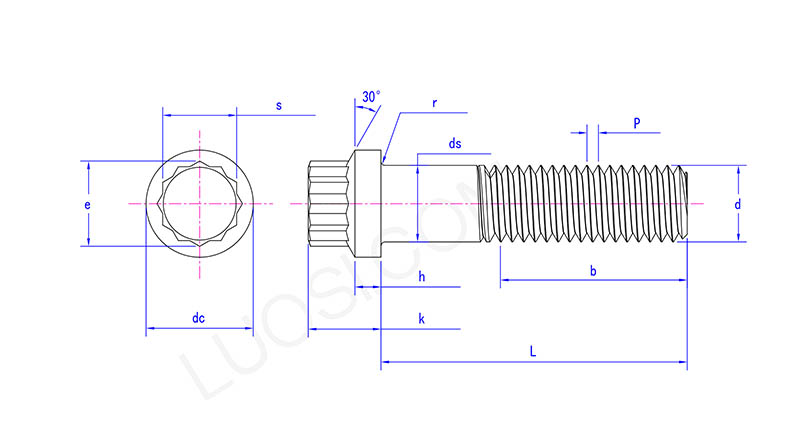

12 Point Flange Screw

Mo	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
DC max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
DC min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
Std. min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Alternative Innensechskantschrauben

Kompatibilität des Kopfaußendurchmessers: Die 12-Punkt-Flanschschraube hat die gleiche Lochgröße wie die Standard-Sechskantschraube mit zylindrischem Kopf, sodass sie direkt ausgetauscht werden kann, ohne die Lochposition zu ändern, und außerdem langlebiger ist.

(6) Komplettes Sortiment hochfester Güten

Deckt die Güteklasse 8,8, 10,9, 12,9 und Edelstahl A2-70/A4-80 ab und erfüllt die Anforderungen aller Szenarien, von allgemeinen Maschinen bis hin zu extrem schweren Lasten.

(7) Reichhaltige korrosionsbeständige Lösungen

Bieten Sie verschiedene Oberflächenbehandlungen wie Elektroverzinkung, Feuerverzinkung, Dacromet-Beschichtung, Zink-Nickel-Legierung und Schwärzung an, geeignet für Innen-, Außen-, Meeres- und chemische Umgebungen usw.

(8) Breites Anwendungsspektrum

Automobile (Motoren, Getriebe, Fahrgestelle), Luft- und Raumfahrt (Motorrahmen, Fahrwerke), Windkraft, Bergbau, Petrochemie, Schiffe, allgemeine Maschinen usw.
