Doppelendbolzen Typ B

Doppelendbolzen vom Typ B haben Gewinde an beiden Enden und einen polierten Stab in der Mitte. Der Durchmesser des polierten Stabes entspricht ungefähr dem Steigungsdurchmesser des Gewindes und weist eine gute Flexibilität auf. Die vom Lieferanten Xiaoguo® hergestellten Bolzen sind langlebig und entsprechen dem Implementierungsstandard von GB/T 900-1988.

Anfrage absenden

Produktbeschreibung

Der Doppelendbolzen vom Typ B ist ein Metallstab mit Gewinden an beiden Enden. Die Längen der Gewinde an beiden Enden sind unterschiedlich, was eine Anpassung an unterschiedlich dicke Verbindungsmaterialien ermöglichen kann. Der Durchmesser des mittleren glatten Stabteils entspricht dem des Gewindes und ist dadurch sehr flexibel einsetzbar.

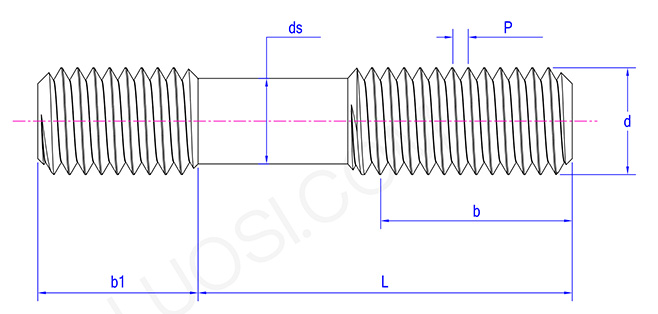

Type B Double End Stud

Anwendungen und Parameter

Doppelendbolzen vom Typ B werden im Maschinenbau eingesetzt. Befestigen Sie damit beim Zusammenbau der Werkzeugmaschine den Arbeitstisch und das Bett. Schrauben Sie das kurze Ende in das Gewindeloch des Bettes und ziehen Sie es mit einer Mutter fest, nachdem das lange Ende durch den Arbeitstisch geführt wurde. Es hält den Vibrationen während der Verarbeitung stand.

Bei der Reparatur des Motors werden Bolzen vom Typ B verwendet, um die Endabdeckung zu ersetzen. Das kurze Ende ist am Motorgehäuse befestigt und das lange Ende ist mit der Endabdeckung verbunden, um sicherzustellen, dass sich die Endabdeckung bei laufendem Motor nicht löst, und um die Innenteile zu schützen. Sie können den Vibrationen und dem Gewicht während des Betriebs der Ausrüstung standhalten, ein Verrutschen der Ausrüstung verhindern und die Produktionssicherheit gewährleisten.

Diese B-Doppelendbolzen lösten das Ausrichtungsproblem. Schrauben Sie zunächst die Bolzen vollständig in ein Bauteil ein, passen Sie dann die Position an und ziehen Sie schließlich die Mutter am freien Ende fest. Dies ist entscheidend für die Nivellierung der mechanischen Basis auf unebenen Unterlegscheiben. Sie können die Last gleichmäßig verteilen. Durch die gleichmäßige Verzahnung der Fäden an beiden Enden kann eine ungleichmäßige Beanspruchung des Tragsystems oder der Brückenfugen verhindert werden.

Produktparameter

Mo	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 max	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Vorteile

Die Doppelendbolzen vom Typ B zeichnen sich durch ihre starke Anpassungsfähigkeit aus. Da die Gewindelängen an beiden Enden unterschiedlich lang sind, kann auf der einen Seite ein dickeres Basisteil eingeschraubt und auf der anderen Seite ein dünneres Teil mit einer Mutter befestigt werden, ohne dass zusätzliche Unterlegscheiben erforderlich sind. Bei der Befestigung des Gerätesockels wird beispielsweise das kurze Ende in das Betonfundament geschraubt, das lange Ende durch die hintere Abdeckung geführt und mit einer Mutter festgezogen. Die Bedienung ist einfach.
