Doppelendstehbolzen

Was ist ein doppelseitiger Stehbolzen?

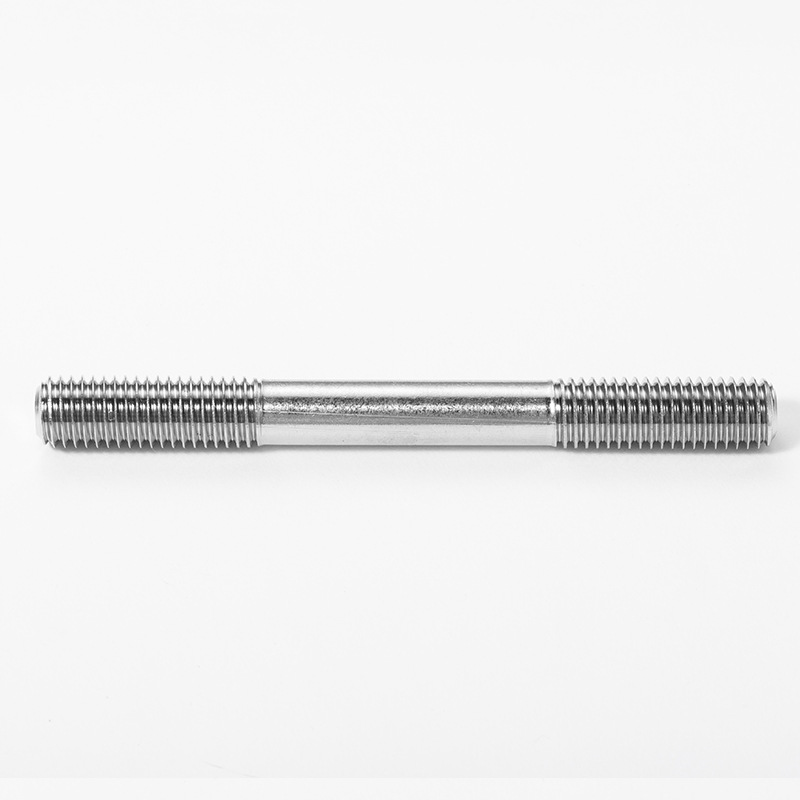

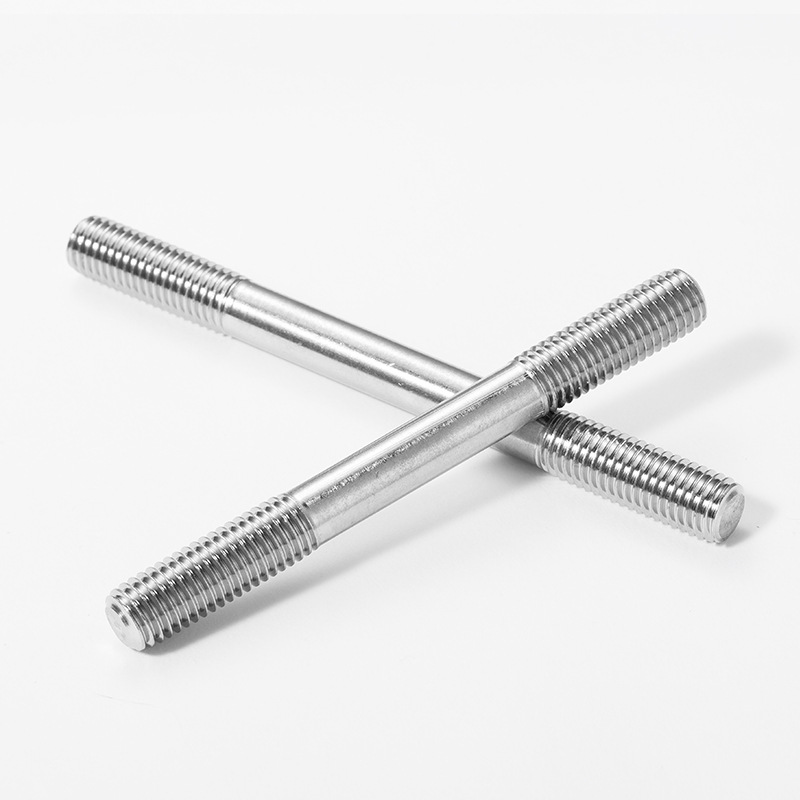

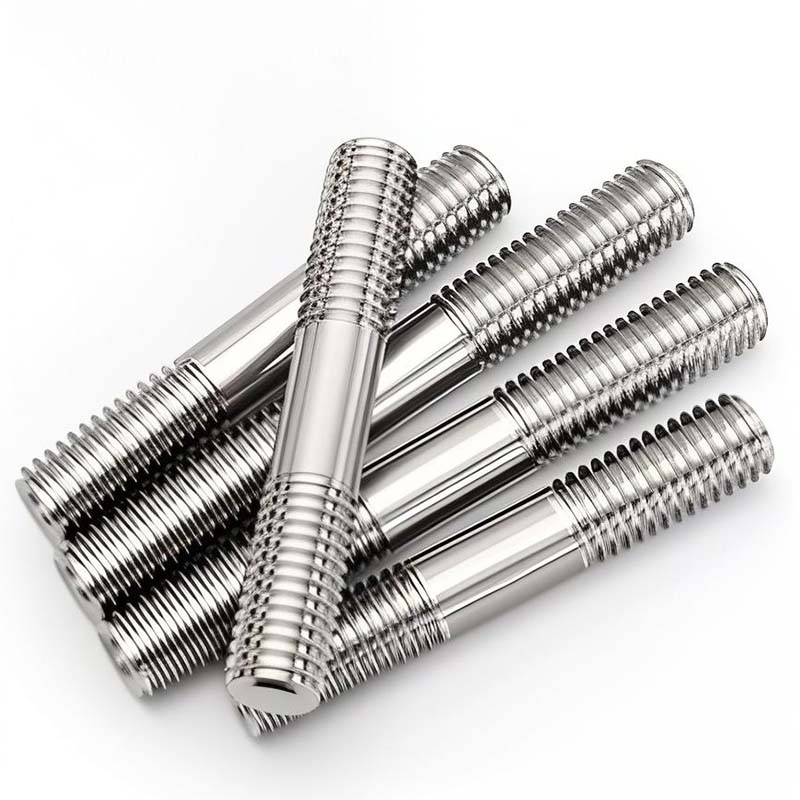

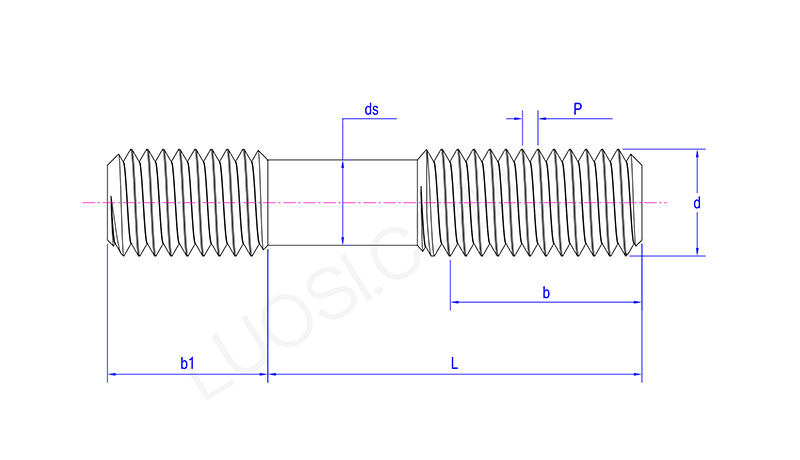

Die Doppelendbolzen haben Gewinde an beiden Enden und einen Abschnitt ohne Gewinde in der Mitte. Dieses Design unterscheidet sich von den Vollgewindeschrauben. Beide Arten von Stehbolzen bewähren sich in ihren jeweiligen Anwendungsbereichen sehr gut.

Zum einen werden sie meist zusammen mit zwei Sechskantmuttern (manchmal mit Unterlegscheiben) zur Montage verwendet. Ein Ende kann in das Gewindeloch des Untergrunds eingeschraubt werden, das andere Ende wird mit einer Mutter fest mit dem Bauteil verbunden, was eine feste Fixierung und gleichmäßige Spannungsverteilung gewährleistet.

Zweitens trägt der ungerillte Mittelteil dazu bei, bei der Montage eine präzise Ausrichtung zu erreichen und so Störungen zwischen den Gewinden zu vermeiden. Gleichzeitig kann dadurch die Spannungskonzentration verringert werden, wodurch der Bolzen stabiler wird und bei starker Belastung weniger anfällig für Brüche ist.

Was sind die Haupttypen von Doppelbolzenbolzen?

Wir stellen Ihnen die wichtigsten Arten von Doppelbolzenbolzen vor

Wir werden sie anhand der folgenden drei Aspekte erklären.

(1) Klassifizierung von Thread-Strukturen

Klemmtyp: Beide Enden haben die gleiche Gewindelänge und der mittlere Teil ist eine glatte Stange. Bei der Verwendung werden beide Enden mit Muttern festgezogen. Dies ist der häufigste Typ.

Gewindebohrer-Endtyp: Die Längen der beiden Enden des Gewindes sind unterschiedlich. Das längere Ende dient zum Einschrauben in das Sackloch des Bauteils, das kürzere Ende dient zur Montage der Mutter.

Durchgehender Gewindebolzen: Auch als „Gewindestange“ bekannt. Dies bedeutet, dass die gesamte Länge der Stange mit einem Gewinde versehen ist, ohne dass es einen glatten Abschnitt gibt. Es bietet die maximale Länge für Gewindeverbindungen.

Teilgewindebolzen: Nur ein Ende oder beide Enden haben Teilgewinde, wobei in der Mitte ein größerer Durchmesser des glatten Stabs verbleibt.

(2) Spezialklassifizierung

Quadratischer Kopfbolzen: Ein Ende hat einen quadratischen Kopf. Beim Festziehen des anderen Endes kann ein Werkzeug verwendet werden, um den Vierkantkopf zu greifen, was die Installation auf engstem Raum erleichtert.

Schweißbolzen: Ein Ende ist zum Anschweißen an das Metallsubstrat vorgesehen, während das andere Ende über Gewinde zum Anschließen anderer Komponenten verfügt.

(3) Material- und Sortenklassifizierung

B7-Bolzen: Hergestellt aus Chrom-Molybdän-legiertem Stahl, wird er einer Wärmebehandlung unterzogen und ist der am häufigsten verwendete Bolzentyp, der bei Hochtemperatur- (normalerweise bis zu 450 °C) und Hochdruck-Arbeitsbedingungen verwendet wird.

L7-Bolzen: Geeignet für Umgebungen mit niedrigen Temperaturen.

B8/B8M-Schraubbolzen: Hergestellt aus Edelstahl 304 oder 316, mit starker Korrosionsbeständigkeit.

Wofür werden Doppelendbolzen verwendet?

Doppelstehbolzen haben ein breites Anwendungsspektrum und sind überall im täglichen Leben zu sehen. Hier finden Sie einige Beschreibungen ihrer Funktionen.

(1) Flanschverbindung in Rohrleitungsbehältern

Der Bolzen verläuft durch zwei Flansche. Ziehen Sie die Muttern an beiden Enden fest, um eine feste und gleichmäßige Klemmkraft zu erzielen.

(2) Sacklochanwendung

Wenn eine Komponente ein Senkloch hat (z. B. ein Zylinderkopf oder ein Motorblock) und die andere Komponente ein Durchgangsloch hat, wird das längere Ende des Bolzens dauerhaft in das Senkloch eingeführt. Das andere Ende wird mit einer Mutter montiert.

(3) Struktur und Geräteinstallation

Mit den Stehbolzen werden schwere Geräte (z. B. Motoren, Pumpen oder Kompressoren) am Fundament oder Rahmen befestigt. Der Bolzen wird in der Basis befestigt (oder durch die Muttern auf beiden Seiten befestigt).

(4) Umgebung mit hohem Druck und hoher Temperatur

In der Petrochemie-, Energieerzeugungs- und Schiffbauindustrie werden doppelseitige Bolzen normalerweise aus hochfestem legiertem Stahl (z. B. ASTM A193 B7) oder Edelstahl (B8/B8M) hergestellt. Sie halten hohem Druck, Temperaturschwankungen und Vibrationen besser stand.

(5) Anwendungen, die eine häufige Demontage erfordern

Für den Einsatz von Stehbolzen eignen sich alle Montageteile, die einer regelmäßigen Wartung bedürfen – etwa Inspektionsdeckel, Pumpengehäuse oder Maschinenschutzvorrichtungen. Sie können die Muttern wiederholt entfernen, ohne dass die Gewinde abgenutzt werden.
