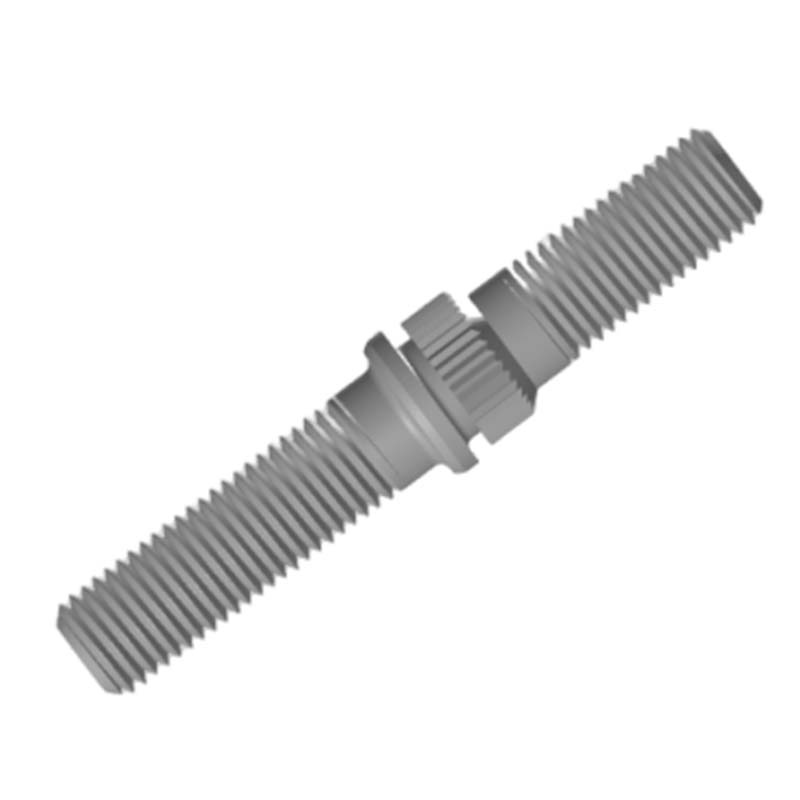

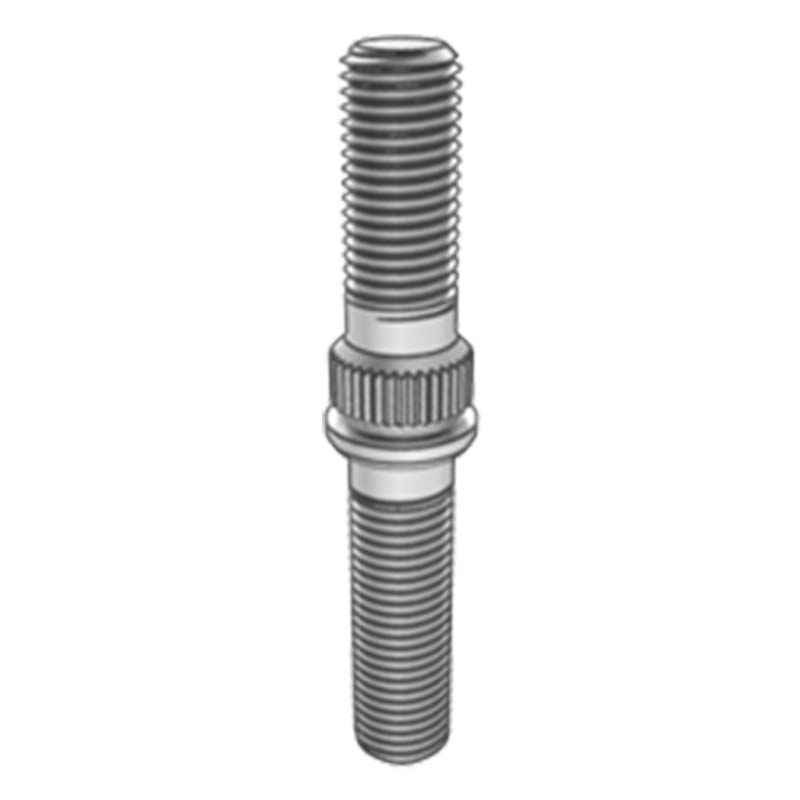

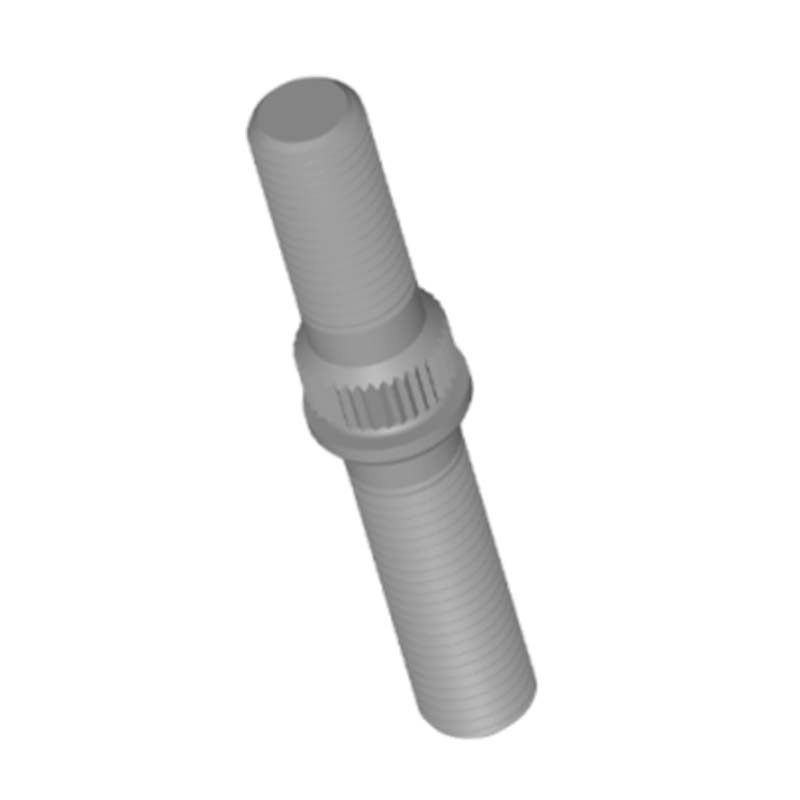

Der doppelseitige Radbolzen mit Rändelung hat die Form einer geraden zylindrischen „Stange“ und ist eine abgestufte Struktur mit variablem Durchmesser. Beide Enden sind mit Außengewinden verarbeitet, in der Mitte befindet sich eine gerändelte/gezahnte Struktur, die die Reibung erhöhen kann.

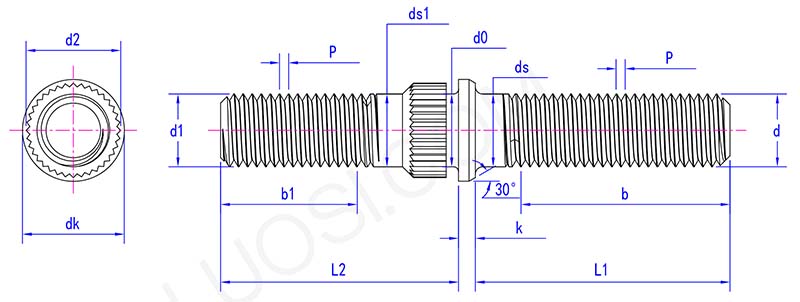

Mo |
M14 | M16 |
P | 1.5 | 1.5 |
B1 |
14 | 16 |
D1 |
14 | 16 |
ds |
13 | 15 |
d2 |
15 | 17 |
d0 |
14 | 16 |
ds1 |
14 | 16 |
dk |
21 | 24 |
k |
5 | 6 |
Der doppelseitige Radbolzen mit Rändelung lässt sich präzise anpassen. Es lässt sich gut an viele Schlüsselkomponenten im Auto anpassen. Die Größenangaben richten sich strikt nach dem Industriestandard JIS/JASO C610-3-1979, um die Dichtheit und Stabilität der Installation zu gewährleisten. Es kann sich an unterschiedliche Nutzungsumgebungen anpassen.
Diese gerändelte Radschraube mit zwei Enden ist ein Standardbefestigungselement für unkritische Automobilteile. Ihr Merkmal ist, dass sich unterhalb des Schraubenkopfes eine in Längsrichtung vorstehende Rippe (Mittelrippe) befindet. Beim Anziehen greift die hervorstehende Rippe leicht in die Passfläche ein und verhindert so ein durch Vibrationen verursachtes Lösen. Zum Beispiel Motorhauben, Halterungen oder Innenteile.
Ziehen Sie die doppelseitigen Radbolzen beim Einbau bitte mit dem angegebenen Drehmoment an. Die Mittelrippe erfüllt ihre Aufgabe durch leichte Verformung und Einbettung in die Oberfläche. Zu starkes Anziehen kann dazu führen, dass weichere Materialien (z. B. Kunststoffhalterungen) zerdrückt werden, während unzureichendes Anziehen dazu führen kann, dass die Rippen nicht richtig geklemmt werden. Bitte verwenden Sie den Drehmomentschlüssel wie vorgeschrieben.
Wenn Sie den doppelseitigen Radbolzen durch einen gerändelten ersetzen, achten Sie bitte darauf, Schrauben auszuwählen, die genau der Sorte (dritte Klasse) und der Größe entsprechen. Die Verwendung von Schrauben mit geringerer Festigkeit kann zum Bruch führen. Schrauben mit höherer Festigkeit können zu übermäßigem Verschleiß oder Schäden an Bauteilen führen. Die Mittelrippe ist von entscheidender Bedeutung und selbst glatte Schrauben können ein Lösen nur schwer wirksam verhindern. Die korrekten Spezifikationen entnehmen Sie bitte dem Wartungshandbuch.
