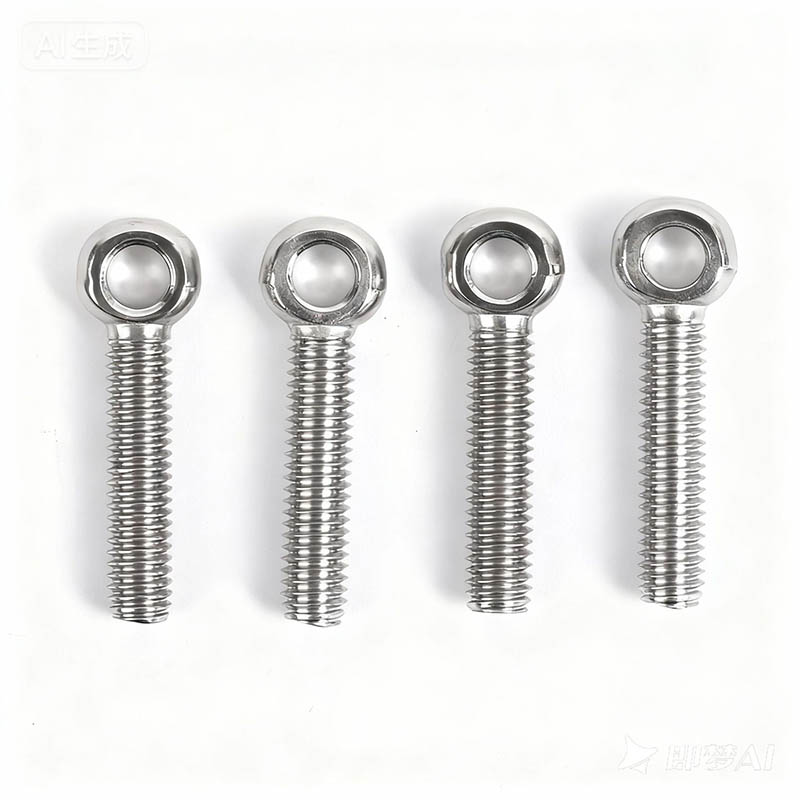

Ringschraube mit geradem Schaft

Xiaoguo® Augenschrauben mit geradem Schaft zeichnen sich durch eine präzise 6g-Toleranz im Gewinde aus. Es lässt sich einfach manuell einschrauben. Es spart Zeit und Mühe, erhöht die Arbeitseffizienz, ist einfach und leicht zu bedienen und wird mit einer Sicherungsscheibe geliefert. Gleichzeitig wird der Probekauf für kleine Mustermengen unterstützt.

Anfrage absenden

Produktbeschreibung

Installations- und Nutzungsspezifikationen

Die ordnungsgemäße Installation und Verwendung der Ringschraube mit geradem Schaft ist für die Gewährleistung der Sicherheit von entscheidender Bedeutung. Bitte lesen Sie die folgenden Richtlinien:

(1) Vollständig festgezogen

Stellen Sie sicher, dass der Hebebolzen vollständig in das Gewindeloch des Werkstücks eingreift. Die Gewindestirnfläche sollte bündig mit der Installationsfläche oder etwas tiefer als diese sein. Für die Durchsteckmontage sollte zusätzlich eine Mutter verwendet werden.

(2) Gewindeeingriffstiefe

Stahl: Mindestens 1-facher Gewindedurchmesser

Gusseisen, Messing, Bronze: Mindestens 1,5-facher Gewindedurchmesser

Aluminiumlegierung, Magnesiumlegierung, Zink, Kunststoff: mindestens 2-facher Gewindedurchmesser

(3) Mit einem Drehmomentschlüssel

Ziehen Sie die Schrauben gemäß den standardmäßig empfohlenen Drehmomentwerten an. Es wird nicht empfohlen, sich auf die Handkraft zu verlassen. Sowohl ein zu hohes als auch ein zu geringes Drehmoment können sich nachteilig auf die Schrauben auswirken.

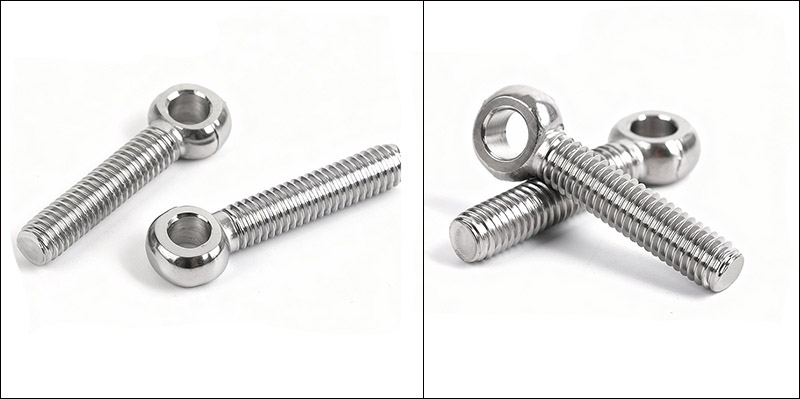

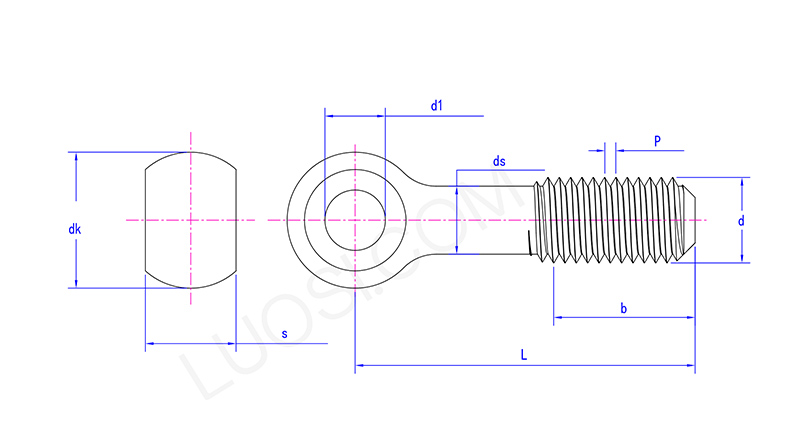

Straight Shank Eyebolt

Mo	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 max	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 Min	8	10	12	16	18	22	25	28	30	32	35
dk max	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s max	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds max	8	10	12	16	20	24	27	30	33	36	39

(4) Lastrichtung

Die Ringschraube mit geradem Schaft kann nur vertikalen axialen Belastungen standhalten und darf keinem schrägen Zug ausgesetzt werden. Wenn ein Anheben in einem Winkel erforderlich ist, muss eine Schulterösenschraube oder ein drehbarer Hebering verwendet werden.

(5) Inspektion vor der Verwendung

Vor jedem Gebrauch muss eine Sichtprüfung durchgeführt werden, wobei besonders darauf zu achten ist, ob die Hebeösen verformt, gerissen oder stark abgenutzt sind; ob die Gewinde locker, verrostet oder beschädigt sind; und ob die Arbeitslastmarkierungen klar und lesbar sind. Sollten Risse, Biegungen oder Gewindeschäden an den Ringschrauben festgestellt werden, sollten diese sofort entsorgt werden.

(6) Regelmäßige Wartung

Legen Sie einen regelmäßigen Inspektionsplan fest, um eine professionelle Prüfung der Ankerbolzen durchzuführen, die einer langfristigen Nutzung unterliegen.

(7) Verbot der Änderung

Es ist strengstens untersagt, an der Ringschraube mit geradem Schaft jegliche Art von Modifikation vorzunehmen, wie z. B. Schweißen, Erhitzen oder Biegen.

Straight Shank Eyebolt

FAQ

（1）Was ist die Arbeitslastgrenze (WLL) der Ringschraube mit geradem Schaft?

Nach DIN 580 beträgt die vertikale Tragfähigkeit für M10 230 kg (ca. 0,23 Tonnen); Gemäß ASTM A489 beträgt die Tragfähigkeit einer 1/2″-Ringschraube nach britischem Standard etwa 2.500 lbs (ungefähr 1,13 Tonnen).

(2) Können Ihre Produkte wiederverwendet werden?

Sie können wiederverwendet werden, sofern vor jedem Gebrauch eine strenge Kontrolle durchgeführt wird, um sicherzustellen, dass keine Schäden vorliegen. Wenn die Heberinge jedoch offensichtliche Verformungen oder Verdrehungen aufweisen, die Gewinde stark abgenutzt sind, Risse auf der Oberfläche vorhanden sind oder Rost auftritt, empfiehlt es sich, sie auszutauschen.

(3) Können Sie Schrauben in Sondergrößen oder aus Sondermaterialien herstellen?

Ja, das können wir. Wenn Sie Anpassungswünsche haben, können wir ein ausführliches Gespräch führen. Wir erledigen die Aufgabe entsprechend Ihren individuellen Bedürfnissen.
