Die Wahl der Oberflächenbehandlung für die Wellenmutter hängt hauptsächlich von der spezifischen Einsatzumgebung, dem Budget und den Leistungsanforderungen ab.
(1)Budgetpriorität, trockenes Raumklima: Die bevorzugte Option ist die Elektroverzinkung.
(2)Harte Außenbedingungen / Hohe Korrosionsbeständigkeit: Die bevorzugten Optionen sind Feuerverzinkung oder stromlose Vernickelung.
(3)Hochfeste Verbindungselemente (Klasse 10.9 und höher): Es muss ein Verfahren ausgewählt werden, bei dem kein Risiko einer Wasserstoffversprödung besteht, wie z. B. Dacromet oder mechanische Verzinkung.
(4)Zur Beschichtungsgrundierung oder zur Reduzierung der Reibung: Wählen Sie Phosphatierung.
(5)Spezifische Anforderungen an das Erscheinungsbild: Für einen Spiegeleffekt kann eine Verchromung gewählt werden; Für ein reines Schwarz und ein dichtes Erscheinungsbild kann elektrophoretisches Schwarz gewählt werden.
(6)Besondere Funktionsanforderungen (hohe Temperaturbeständigkeit / Antihaftbeschichtung): Wählen Sie eine Teflonbeschichtung.
(7)Sehr engagiert für den Umweltschutz: Wir legen großen Wert auf den Einsatz neuer umweltfreundlicher Verfahren wie chromfreie Dacromet-Beschichtung und Feuerverzinkung.

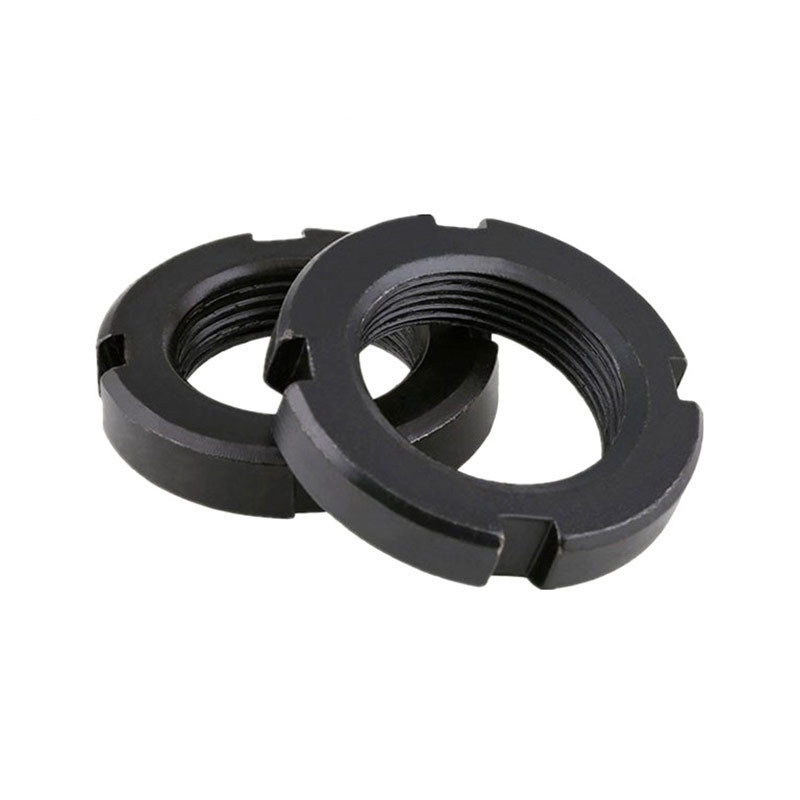

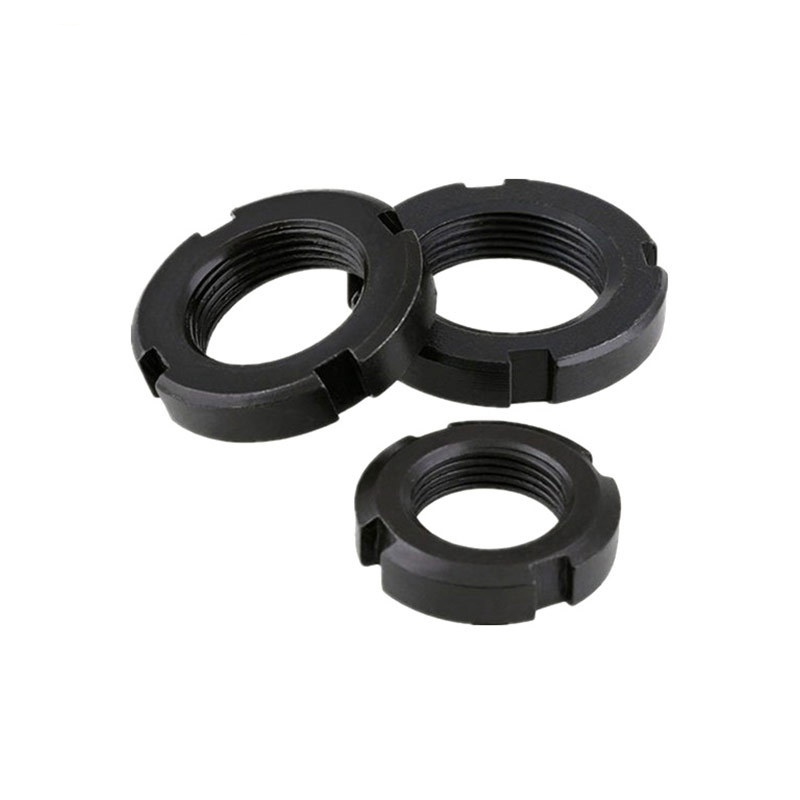

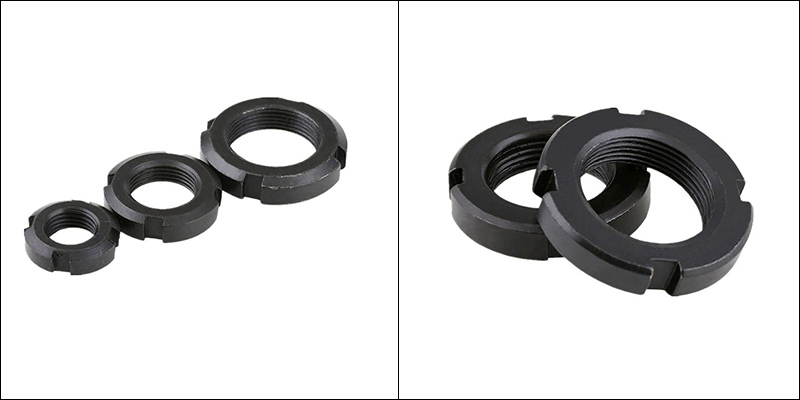

Die Wellenmutter wurde hinsichtlich der Struktur präzise entworfen. Seine Designmerkmale liegen vor allem in den Aspekten Gewinde, Verschlussmechanismus und Form.
(1)Gewindedesign
Es dient als Grundlage für die Wellenmutter und ist entscheidend für die Gewährleistung der Festigkeit und Genauigkeit der Verbindung.
Feingewinde: Alle Wellenmuttern sind mit Feingewinde ausgestattet. Der Spiralwinkel des Feingewindes ist klein, was eine hervorragende Selbsthemmungsleistung gewährleistet. Es eignet sich besonders für Anwendungen mit dynamischer Belastung.
Hohe Präzisionstoleranz: Das Innengewinde der Mutter wird normalerweise nach ISO 965-2 Standard 6H oder 5H hergestellt, während für das Gegenwellengewinde eine Toleranz von 6g empfohlen wird.
(2) Anti-Lockerungs- und Verriegelungsmechanismus
Dies ist der Kern der „Sperrfunktion“ der Mutter, die Vibrationen und Stöße wirksam widersteht.
Schlitztyp: Dies ist das klassischste Design. Der Lockerungsschutz wird durch die Bearbeitung von 4 bis 8 radialen Schlitzen am Außenkreis der Mutter erreicht.
Axiale Sicherungsschrauben: Bei diesem Design sind Sicherungsschrauben in den Mutternkörper integriert. Die übliche Anordnung besteht aus 3, 4 oder 8 gleichmäßig verteilten Schrauben, wodurch eine gleichmäßige Verteilung der Verriegelungskraft gewährleistet wird.
Elastische Deformationsklemmung: Hierbei handelt es sich um eine hochpräzise Konstruktion. Der Hauptkörper der Mutter enthält eine „elastische Membran“ oder „Membran“-Struktur. Beim Anziehen der Schraube erfährt die Membran eine kontrollierte elastische Verformung, wodurch ein 360°-Reibschluss über den gesamten Umfang entsteht.
Axial- und Zahnfußsicherung: Die Sicherungskraft der Axialsicherung ist parallel zur Gewindeachse; Der Zahnbasis-Verriegelungstyp steht durch den Verriegelungsmechanismus in Kontakt mit der Gewindebasis (in einem Winkel von ca. 30°), wodurch die Verformung des Mutternkörpers wirksam verhindert werden kann.
(3) Formdesign
Das Design des Äußeren bestimmt die einfache Installation, den Betriebsraum und die Wartungsfreundlichkeit.
Kreisförmiger Hauptkörper: Das kreisförmige Hauptkörperdesign vermeidet effektiv Rotationsbeeinträchtigungen.
Spezialisierte Werkzeugschnittstelle: Schlitz: Wird hauptsächlich in Verbindung mit dem Hakenschlüssel verwendet.
Endfläche: Auf der Endfläche sind Löcher vorgesehen, die mit einem Steckschlüssel oder einer zylindrischen Stange festgezogen werden können.
Fasenausführung: Gemäß Normen (z. B. DIN 981) verfügen die Wellenmuttern in der Regel über eine 30°-Fase, die die Führung der Sicherungsscheibe erleichtert und deren korrekten Sitz bei der Montage erleichtert.

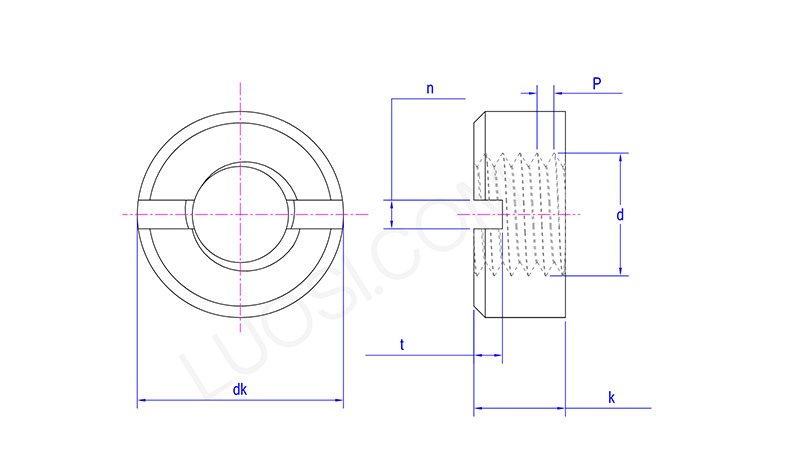

| Mo | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 |
| P | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| dk max | 7 | 8 | 9 | 11 | 14 | 18 | 21 | 24 | 26 | 29 | 32 |
| dk min | 6.64 | 7.64 | 8.64 | 10.57 | 13.57 | 17.57 | 20.48 | 23.48 | 25.48 | 28.48 | 31.38 |
| k max | 3 | 3.5 | 4.2 | 5 | 6.5 | 8 | 10 | 11 | 12 | 13 | 14 |
| k min | 2.75 | 3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.64 | 10.57 | 11.57 | 12.57 | 13.57 |
| n min | 1.46 | 1.46 | 2.06 | 2.56 | 3.06 | 3.57 | 4.07 | 4.07 | 4.07 | 4.07 | 5.07 |
| n max | 1.71 | 1.71 | 2.31 | 2.81 | 3.31 | 3.87 | 4.37 | 4.37 | 4.37 | 4.37 | 5.37 |
| t min | 1 | 1.2 | 15 | 2 | 2.5 | 3.2 | 3.8 | 3.8 | 3.8 | 4.8 | 4.8 |
| t max | 1.40 | 1.60 | 1.90 | 2.4 | 3 | 3.7 | 4.3 | 4.3 | 4.3 | 5.5 | 5.5 |
