DIN 1804 Mutter

Der chinesische Lieferant und Hersteller Xiaoguo® ist auf wiederverwendbare Muttern nach DIN 1804 spezialisiert. Das Produkt bietet eine hohe Wirtschaftlichkeit und kann die Wartungskosten langfristig wirksam senken. Wenn Sie die Muttern DIN 1804 in großen Mengen kaufen, erhalten Sie einen günstigeren Preis.

Anfrage absenden

Produktbeschreibung

Installationswerkzeuge

Obwohl die DIN 1804-Mutter einen einfachen Aufbau hat, ist die korrekte Installation der Schlüssel zur Gewährleistung ihrer Sicherungsleistung.

（1）Kernwerkzeug: Hakenschlüssel (muss verwendet werden), die gängige Norm ist DIN 1810.

Es gibt verschiedene Formen:

1）Fester Typ mit erhöhter Nase: Entspricht der Norm DIN 1810 und ist die am weitesten verbreitete Standardoption.

2）Aufklappbarer/einstellbarer Typ: Ein Werkzeug deckt mehrere Spezifikationen ab und eignet sich für Situationen mit variablen Arbeitsbedingungen.

3）Kit-Typ: Beispielsweise ein 8-teiliges Set, das verschiedene Spezifikationen enthält und eine zentrale Verwaltung und Verwendung erleichtert.

（2）Hilfswerkzeuge: Drehmomentschlüssel: Um eine präzise Steuerung der Verriegelungskraft zu gewährleisten, sind viele Hakenschlüssel mit quadratischen Zungenschnittstellen ausgestattet, die an Drehmomentschlüssel angeschlossen werden können. （3）Anti-Lockerungszubehör: Um den Anti-Lockerungseffekt zu erzielen, muss die Mutter mit der entsprechenden Anti-Lockerungsvorrichtung, wie z. B. einer Sicherungsscheibe oder einem Gewindesicherungskleber, kombiniert werden.

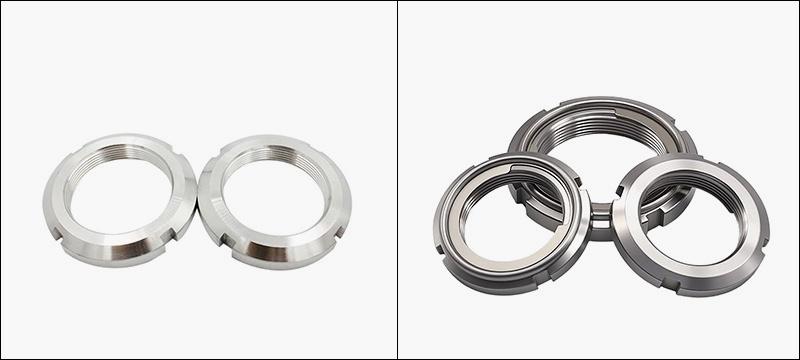

DIN 1804 Nut

Installationsschritte

(1) Vorbereitung vor der Installation

Spezifikationen bestätigen: Stellen Sie sicher, dass die Gewindespezifikation der DIN 1804-Mutter mit der der Welle übereinstimmt.

Reinigungsinspektion: Reinigen Sie die Welle, das Muttergewinde und die Passflächen der Passfeder gründlich und überprüfen Sie sie auf Grate oder Beschädigungen.

Bestätigen Sie die tragende Oberfläche: Bei der Montage muss die Seite der Mutter mit der fein bearbeiteten Oberfläche zum Lager oder zur Stirnseite des Werkstücks zeigen.

(2) Erstes Anziehen

Manuelles Einsetzen: Richten Sie die Mutter vorher am Wellenende aus und führen Sie sie dann 2 bis 3 Umdrehungen von Hand ein.

(3) Anti-Lockerungsvorrichtung

Installieren Sie die Sicherungsscheibe gemäß dem Anti-Lockerungs-Schema (die innere Zunge sollte mit der Keilnut an der Welle übereinstimmen) oder tragen Sie Gewindesicherungskleber auf.

(4) Endgültiges Festziehen

Führen Sie die hervorstehende Nase des Hakenschlüssels vorsichtig in die Nut der Mutter ein (beachten Sie, dass die Mutter ab der M45x1,5-Spezifikation 6 Nuten hat und Sie die Kraft gleichmäßiger aufbringen müssen).

(5) Sperren und Bestätigung

Verwendung eines mechanischen Lockerungsschutzes (Sicherungsring): Biegen Sie nach dem Anziehen der Mutter die äußere Zunge des Rings und führen Sie ihn in einen beliebigen Schlitz der Mutter ein, um eine mechanische Sicherung zu erreichen.

Verwenden Sie ein chemisches Antilockerungsmittel (Gewindesicherungsklebstoff): Tragen Sie es nach dem Reinigen der Gewinde und vor dem Anziehen auf und warten Sie, bis es ausgehärtet ist.

Endkontrolle: Überprüfen Sie das Drehmoment erneut mit einem Drehmomentschlüssel.

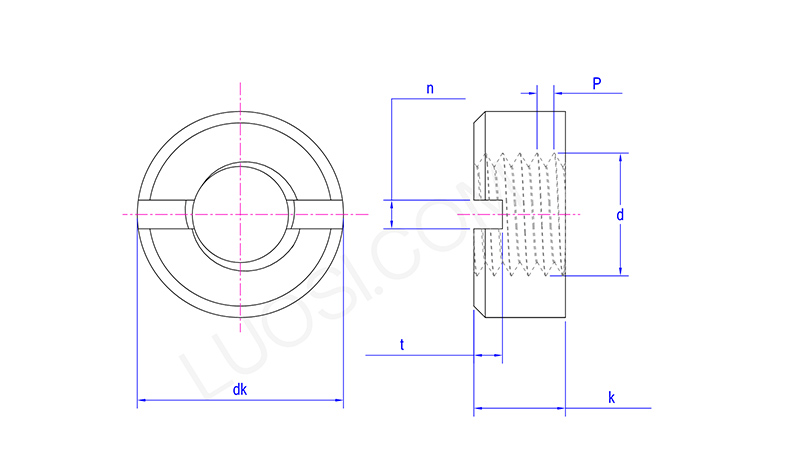

DIN 1804 Nut

Mo	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Installationsanweisungen

(1) Verwechseln Sie nicht die tragenden Oberflächen: Stellen Sie sicher, dass die fein bearbeitete d3-Oberfläche in engem Kontakt steht und die raue Oberfläche in Arbeitsrichtung des Werkzeugs zeigt.

(2) Der Drehmomentwert ist von entscheidender Bedeutung: Ein zu hohes Drehmoment kann das Gewinde beschädigen oder zu einer Verformung der Welle führen. Ein nicht ausreichend hohes Drehmoment führt zu einer unzureichenden Voranzugskraft, wodurch die DIN 1804-Mutter anfällig für Lockerung ist.

(3) Ordnungsgemäße Verwendung von Werkzeugen: Stellen Sie sicher, dass die Größe des Steckschlüssels genau mit dem Außendurchmesser der Mutter übereinstimmt, um eine Beschädigung des Schlitzes zu vermeiden.

（4）Die Vorspannkraft sollte berücksichtigt werden: Bei der Verwendung zur Lagervorspannung ist es notwendig, die Vorspannkraft mit professionellen Methoden genau einzustellen.

(5) Regelmäßige Inspektion: Bei der Erstinbetriebnahme des Geräts oder nach größeren Reparaturen ist es notwendig, den Sicherungsstatus der Muttern regelmäßig zu überprüfen, um ein Lösen zu verhindern.
