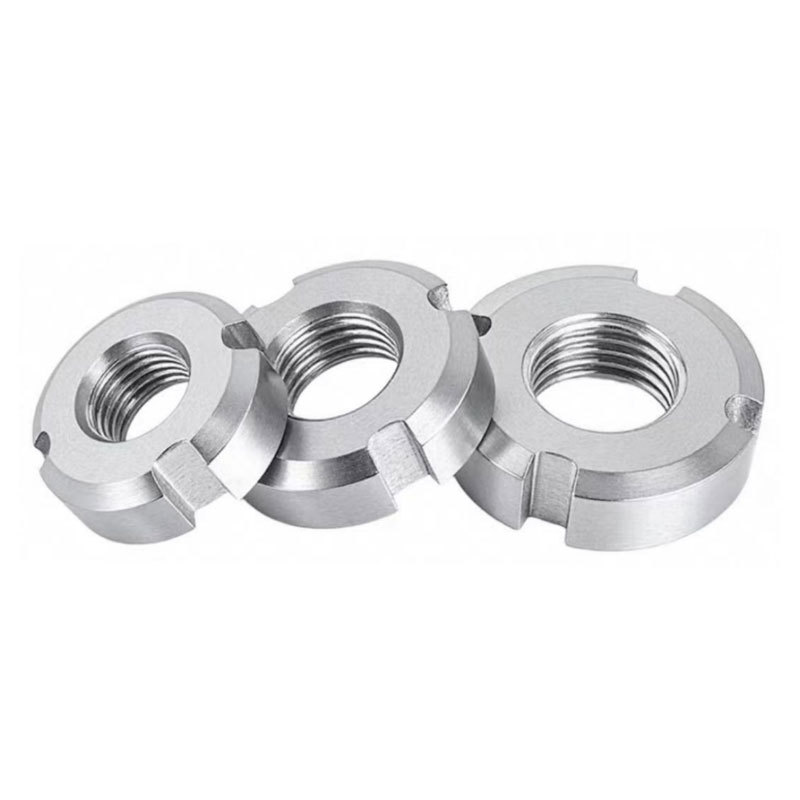

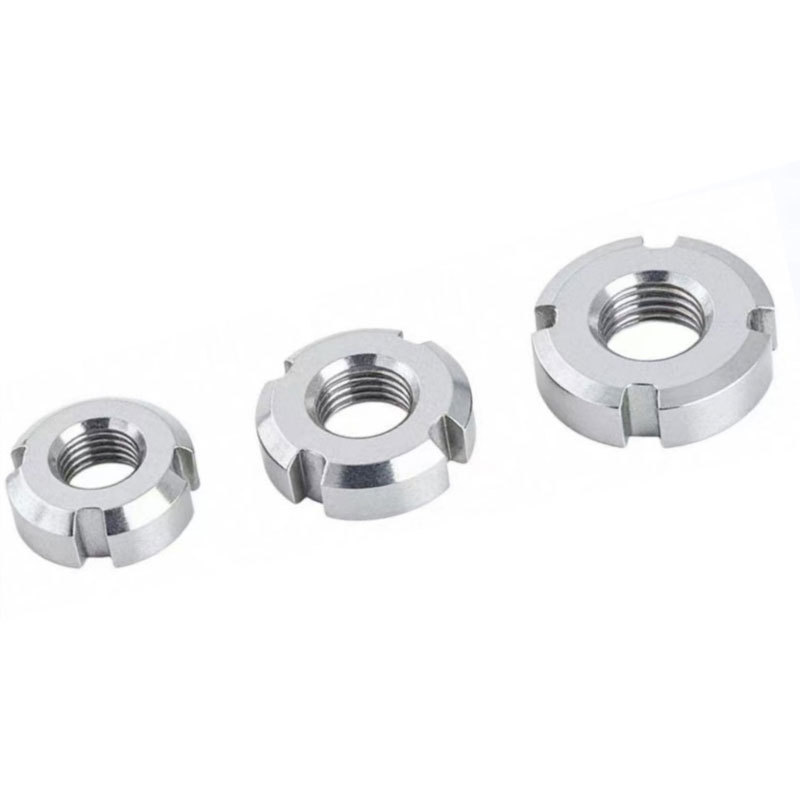

Lagersicherungsmutter

Die Lagersicherungsmutter von China Xiaoguo® verfügt über einen präzise gestalteten Schlitz, der beim Zusammenfügen der Lagerkomponenten ein sehr feines Axialspiel erzeugt und so den optimalen Passzustand erreicht. Der Herstellungsprozess der im Werk in China hergestellten Lagersicherungsmuttern ist äußerst präzise.

Anfrage absenden

Produktbeschreibung

Wie wähle ich die passende Größe aus?

Um sicherzustellen, dass die Lagersicherungsmutter ordnungsgemäß verwendet werden kann, werden folgende Punkte zur Auswahl empfohlen:

(1) Bestimmen Sie die Thread-Spezifikation: Dies ist die Hauptvoraussetzung. Für metrische Systeme beziehen Sie sich auf den M-Wert; für imperiale Systeme beziehen Sie sich auf Zoll. [Hinweis: Dieses Produkt verwendet ausschließlich Feingewindeschrauben. Achten Sie bei der Auswahl unbedingt auf die Steigung (z. B. M16×1,5), um die Auswahl der Grobgewindespezifikation zu vermeiden.]

(2) Schlüsselabmessungen prüfen: Überprüfen Sie den Außendurchmesser (dk) und die Dicke (m), um sicherzustellen, dass die Mutter ausreichend Platz für den Einbau im Gerät hat.

(3) Standards definieren: Geben Sie die Standards des Produkts klar an, z. B. „Nationaler Standard GB/T 812“ oder „Deutscher Standard DIN 981“, um sicherzustellen, dass alle Abmessungen die erforderlichen Toleranzen und Genauigkeiten aufweisen.

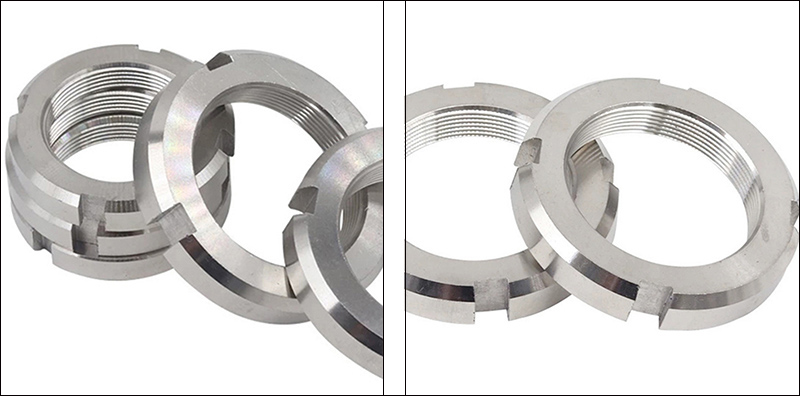

Bearing Lock Nut

Mo	M3,5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk max	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Detaillierte Erläuterung der wichtigsten Parameter

Bitte achten Sie bei der Auswahl der Größe der Lagersicherungsmutter besonders auf die folgenden Schlüsselparameter:

（1）Gewindespezifikation (D×P): Dies gibt den Nenndurchmesser (D) und die Steigung (P) des Gewindes an.

Beispielsweise steht bei M16×1,5 M16 für den Nenndurchmesser von 16 mm und 1,5 für die Steigung von 1,5 mm.

(2) Außendurchmesser (dk): Die maximale Außenabmessung der Mutter, die den minimalen Platzbedarf für die Installation bestimmt.

（3）Dicke (m): Die axiale Höhe der Mutter, die sich auf den Arm und die Festigkeit der Verriegelungskraft auswirkt.

（4）Anzahl der Schlitze (n) / Schlitzbreite (b) / Schlitztiefe (t): Geometrische Parameter für das Schlitzen, die mit den Abmessungen der entsprechenden Profiwerkzeuge (Hakenschlüssel und Öffnungsstifte/Sicherungsscheiben) übereinstimmen müssen.

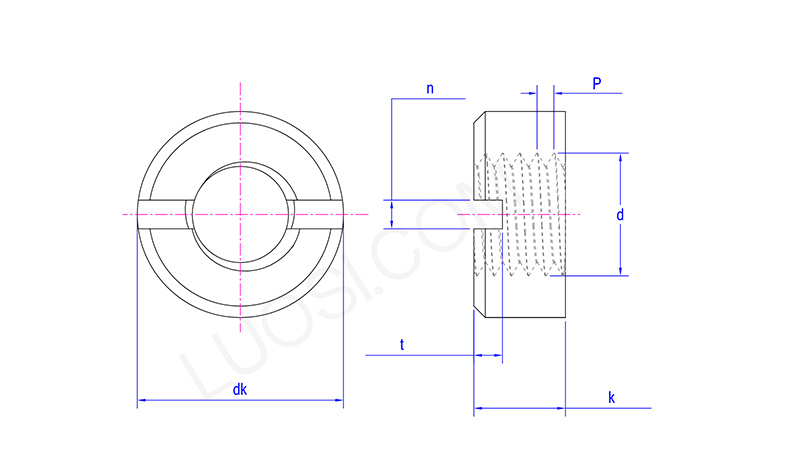

Bearing Lock Nut

Allgemeine Spezifikationen – Kurzreferenz

Hier sind einige häufig verwendete Standardspezifikationsdaten:

Nehmen Sie als Beispiel GB/T 812-1988 Lagersicherungsmutter (metrisch):

Gewindespezifikation: D×P	Außendurchmesser: dk (mm)	Dicke: m (mm)	Anzahl der Steckplätze: n	Schlitztiefe: t (mm)
M10*1	22	8	4	2.6
M12*1,25	25	8	4	2.6
M14*1,5	28	8	4	2.6
M16*1,5	30	8	4	3.1
M18*1,5	32	8	4	3.1
M20*1,5	35	8	4	3.1

Auswahl und Verwendung

（1）Gewindekonsistenz: Alle Lagersicherungsmuttern sind mit Feingewindeschrauben ausgestattet. Bitte überprüfen Sie die Steigung, um eine Verwechslung mit Schrauben mit grobem Gewinde zu vermeiden.

（2）Zusätzliche Werkzeuge: Für den Demontage- und Montagevorgang ist die Verwendung eines speziellen Hakenschlüssels erforderlich.

（3）Anti-Lockerungszubehör: Um die Verriegelungswirkung zu erzielen, müssen sie in Verbindung mit Anschlagscheiben (z. B. GB/T 858) oder offenen Stiften verwendet werden.

（4）Technische Zeichnungen: Bitte beziehen Sie sich beim Entwerfen immer auf die neueste Version der entsprechenden technischen Standardzeichnungen oder Produktspezifikationen.
